А в схеме GTA-15 не однополупериодный?

http://www.cqham.ru/pow2_15.htm

Я имел ввиду питание анодки. У меня ведь транс без средней точки. В смещении естественно однополупериодный  .

... и добавил:

runing, Спасибо-хорошая статья

Я бы не рекомендовал делать питание анодки по однополупериодной схеме
Высокие пульсации такой схемы лечатся электролитами увеличенной ёмкости. Как следствие звук тоже поменяется по сравнению с оригиналом.

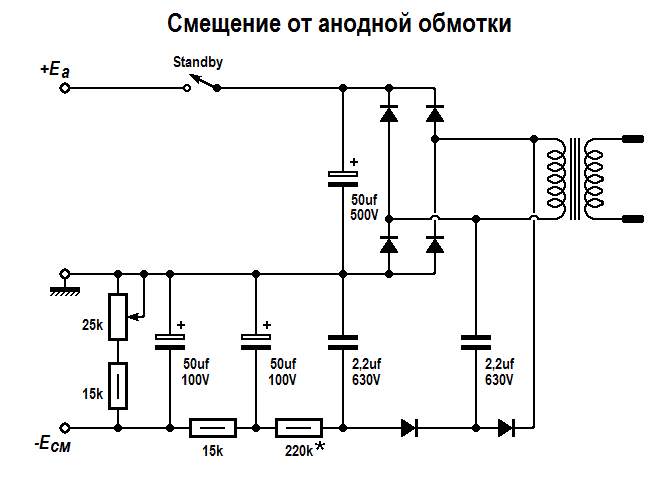

Честно говоря мне не понятно чего ты не хочешь сделать мостовой выпрямитель и питание смещения по проверенной схеме, которую тебе три человека предлагали и я в т.ч.

https://guitarplayer.ru/index.php?action=dlattach;topic=253490.0;attach=1088204;image

Можешь как у ГТА делать, но мне она меньше нравится, хотя это на твоё усмотрение.

Я понимаю про большие пульсации. По поводу проверенной схемы-банально нет конденсаторов 2.2 mF на 630V под рукой. Хотя может сегодня в ЧиД сгоняю...
А чем не нравится схема от GTA-15?

... и добавил:

В ЧиД 2.2uFx600V нет, только на 400 и то китайская плёнка...

Наверное всё таки не совсем, раз рассматриваешь однополупериодный выпрямитель анодного

Я имел ввиду, что попробую этот вариант для сравнения. Просто мне кажется что в мощнике это не критично. Тем более входной буфер будет запараллелен, что снизит его усиление-борьба с громкостью продолжается ))))

Если напряжение на первом электролите не превышает +400В, то можно использовать.
А по поводу китайские они или мексиканские, в данном месте схемы это не имеет значения.
Можно поставить по два последовательно 4,7мкф 250В

Со всем полностью согласен. Там без ламп 226 вольт после фильтра, а между выходами 150 переменного...

Ну анодное питание одним полупериодом однозначно делать не стоит - это всё равно что в ДВС две свечи отключить))

А вот насчёт питания смещения - так схема, приведенная камрадами SBB,  runing идеологически отличается только одним элементом от ерасовской, диод на второй вывод или резистор об землю. И то, и другое нужно, чтобы конденсатор мог перезаряжаться с каждым периодом, и, как следствие, отдавать переменный ток. А по сути и то и другое - однополупериодный диодный выпрямитель.

Рунинг троллит манула.

Ну почему сразу тролит?
Просто такая плёвая задача, могла быть давно решена, а мы тут уже два страницы текста написали и никуда не продвинулись.

manul,   у нэго лычная нэпрыязн

За решения конечно спасибо! Просто вопрос то был в том, почему после диода на смещение 0 Вольт.

Просто я думал, что тебе важнее рабочее решение с твоим трансом.

runing, А чем не нравится схема от GTA-15? Так и не ответил.

Да потому что её всё равно нужно доработать. Регулировки то нет. А после доработки она станет похожа на ту, что я рисовал

у нэго лычная нэпрыязн

Боже упаси... А что с акцентом?

А вообще я давно обратил внимание, что питанию очень мало внимания уделяется.

Ты имеешь в виду схемы или качество деталей?
Просто схемы в основном все копируются.

Мне например всегда было интересно узнать, как можно посчитать номиналы резисторов и конденсаторов в RC цепочках и чем при этом руководствоваться.
Если есть ссылки на почитать, прошу поделиться

Ну это расчёт частоты РЦ фильтра. Например вот:

http://www.muzique.com/schem/filter.htm
