Ох, ё-моё))
Как говорится "не пропадёт наш скорбный труд"
Если что вот тут фото: https://guitarplayer.ru/equipment-craft/sobirayu-krichalki-i-vopilki/msg8374871/#msg8374871

Может и какое-то подобие лейки найду в своих записках. Если нужно, конечно.

Эх, если бы я помнил
Подозреваю, что вот из этих, но не уверен
https://guitarplayer.ru/commerce-craft/prodam-ugolki-dlya-kaba-rezistory-panelki-kryshki-transformatorov/msg7608147/#msg7608147

... и добавил:
Два диода в анодном последовательно потому что обмотка со средней точкой и обратное напряжение там высокое. Если использовать силовик без средней точки в обмотке ставите диодный мост и не паритесь. Накал без выпрямления, оно там не особо нужно, плюс опять же накальная обмотка со средней точкой.

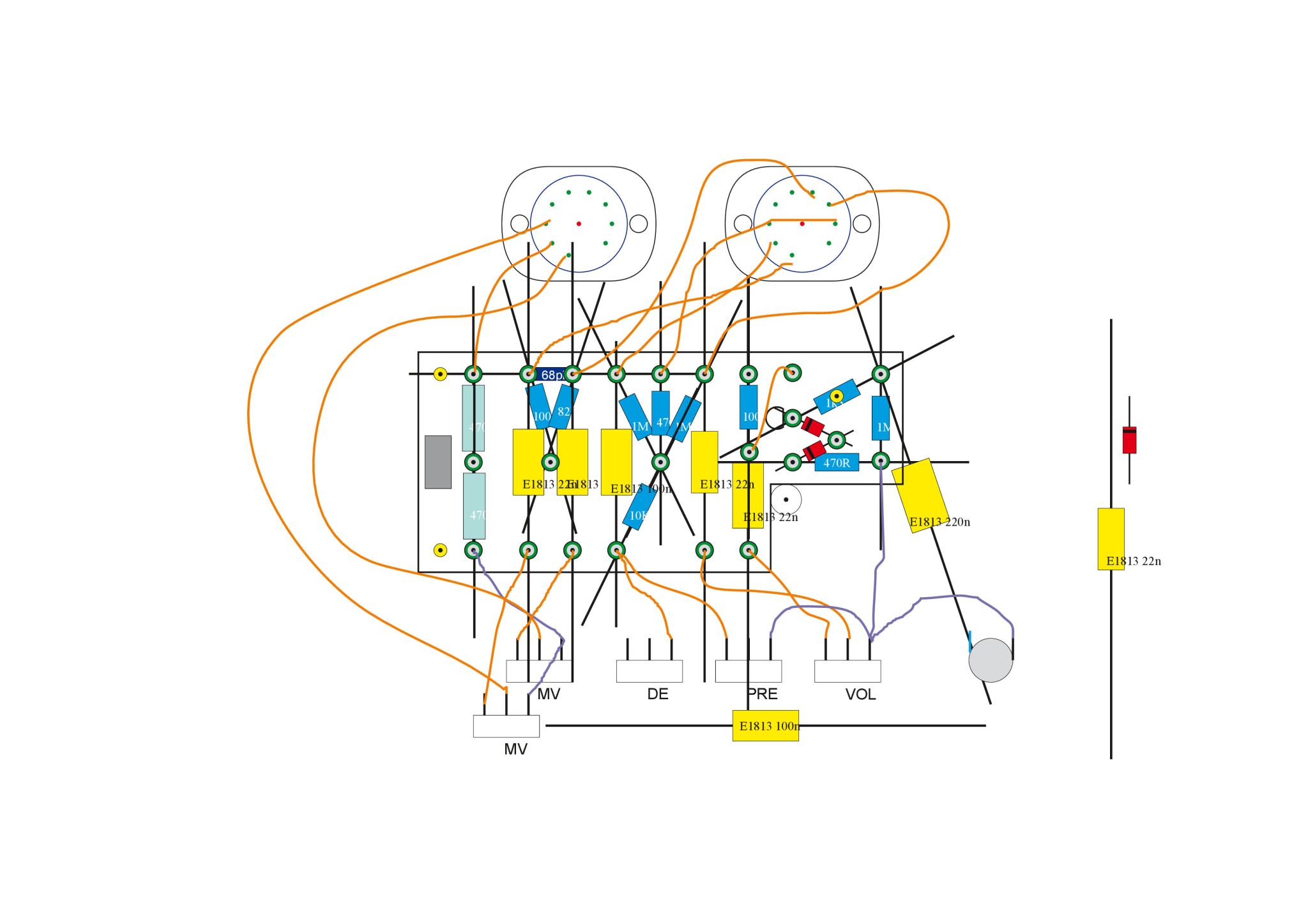

Черновик лейки нашел, там на потенциометрах ничего не нарисовано и питания нет, не взыщите. А лучше проверьте.

Mikhail Anisimov, Учиться никогда не поздно На самом деле ничего сложного, но нарисовать предварительно лейку всё-же стоит.
Похвально! Ну так надо брать и разводить, а не искать готовые. Так не научиться...
Берём книжку и читаем чем отличается двухполупериодный выпрямитель (на схеме) от мостового. По два диода в плече - уже сказали, запас на высокие обратные напряжения. Хотя проще взять диоды с обратным на 1-1,5кВ, сейчас совсем не редкость.
Подойдёт. И после выпрямления там будет даже немного больше, чем 250. Причины - снова читаем литературу.
Лампа одна, триодов внутри неё два, а позиционные на схеме просто неграмотный человек расставлял
Ну так а откуда же ему ещё взяться?
К напряжению смещения ГУ-17. Просто напряжение в контрольной точке. Проверить после сборки.

Снова позанудствую и напомню про отличную детскую книжку: Рудольф Сворень "Электроника шаг за шагом". Чтения на пару вечеров, а большинство вопросов должна снять.

Mikhail Anisimov, Учиться никогда не поздно На самом деле ничего сложного, но нарисовать предварительно лейку всё-же стоит.
Похвально! Ну так надо брать и разводить, а не искать готовые. Так не научиться...
Берём книжку и читаем чем отличается двухполупериодный выпрямитель (на схеме) от мостового. По два диода в плече - уже сказали, запас на высокие обратные напряжения. Хотя проще взять диоды с обратным на 1-1,5кВ, сейчас совсем не редкость.
Подойдёт. И после выпрямления там будет даже немного больше, чем 250. Причины - снова читаем литературу.
Лампа одна, триодов внутри неё два, а позиционные на схеме просто неграмотный человек расставлял
Ну так а откуда же ему ещё взяться?
К напряжению смещения ГУ-17. Просто напряжение в контрольной точке. Проверить после сборки.

Снова позанудствую и напомню про отличную детскую книжку: Рудольф Сворень "Электроника шаг за шагом". Чтения на пару вечеров, а большинство вопросов должна снять.

Mikhail Anisimov, Что это значит? (я догадываюсь, но напишите всё же по русски)
Тестировать что? какой узел? (про догадки см. выше )

Это называется добавление немагнитного зазора.
Просто включить и проверить. Менять ничего не надо, ничего не испортится. На не очень подходящее приведённое сопротивление забить. Ну или отмотать/домотать вторичку до требуемого.

... и добавил:

Кстати на счёт плотной бумаги - она должна быть ну ОЧЕНЬ тонкой. Калька например.

Ну там дело не в плотности, а в толщине.
А в целом для всех остальных отличный пример того, что надо книжки читать, а не ролики от разных неграмотных блохеров смотреть

Эх, если бы я помнил
Подозреваю, что вот из этих, но не уверен
https://guitarplayer.ru/commerce-craft/prodam-ugolki-dlya-kaba-rezistory-panelki-kryshki-transformatorov/msg7608147/#msg7608147

... и добавил:
Два диода в анодном последовательно потому что обмотка со средней точкой и обратное напряжение там высокое. Если использовать силовик без средней точки в обмотке ставите диодный мост и не паритесь. Накал без выпрямления, оно там не особо нужно, плюс опять же накальная обмотка со средней точкой.
Черновик лейки нашел, там на потенциометрах ничего не нарисовано и питания нет, не взыщите. А лучше проверьте.
