Автор Тема: Маломощные Push–pull оконечники на двойных триодах  (Прочитано 275582 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91773
  • Санкт-Петербург
    • AZG CUSTOM
В цитатник :D

Изучай когда появляется ступенька и слышно ли это обычному уху и мы потом вместе посмеемся над твоей наивностью...

Ну или хотя бы поразмышляй почему при измерении мощности сигнал смотрят на осциллографе, а не на слух.

Оффлайн SBB

  • Завсегдатай
  • ***
  • Сообщений: 308
SBB, напряжение на вторых сетках не уплывает?

Уплывает! Пока чистый синус - падает  с 220В до 180 В, при перегрузе - до 120 В падает. И что сие значит?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Изучай когда появляется ступенька и слышно ли это обычному уху

Можно я не буду думать о том, что я не слышу и не вижу?
Или ты создаёшь приборы с искажениями которые клиенты не слышат, а они с тобой рассчитываются деньгами, которые ты не видишь?  ;D
Ты же прекрасно понимаешь, о чём речь в моём сообщении и подобные аргументы не канают.
Если тебе очень по душе маршалловский фазик, я не имею ничего против, мне он тоже нравится. Но не стОит притягивать ситуацию за уши, там где его прелести невозможно оценить. А ты безусловно поступай как считаешь необходимым, очень может быть, что я поступлю так же, но пока не факт.

... и добавил:

Уплывает! Пока чистый синус - падает  с 220В до 180 В, при перегрузе - до 120 В падает. И что сие значит?

Как будто большой ток потребления... Силовой транс какой по анодному току?
« Последнее редактирование: Февраля 18, 2014, 00:08:48 от runing »

Оффлайн SBB

  • Завсегдатай
  • ***
  • Сообщений: 308
Транс 100 мА.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8456
  • Мнение - не повод получить пулю сразу.
Уплывает! Пока чистый синус - падает  с 220В до 180 В, при перегрузе - до 120 В падает. И что сие значит?
Организация питания неудачная, 39к не даёт достаточно быстро заряжаться питающему конденсатору. Кстати, анод-то не садится? Не должен вроде.

... и добавил:

Чтоб не забыть.
https://guitarplayer.ru/index.php?action=dlattach;topic=253490.0;attach=1008404;image
« Последнее редактирование: Февраля 18, 2014, 00:20:04 от Rolly »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
SBB, попробуй временно снять электролит во второй сетке. Если сработает, тогда уменьшишь его номинал.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8456
  • Мнение - не повод получить пулю сразу.
SBB, попробуй временно снять электролит во второй сетке. Если сработает, тогда уменьшишь его номинал.
:crazy: Как бэ я под это не подписываюсь.  :crazy:

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
:crazy: Как бэ я под это не подписываюсь.  :crazy:

Я тоже, можно поставить 4,7мкф и проверить гипотезу.

Оффлайн SBB

  • Завсегдатай
  • ***
  • Сообщений: 308
Я полностью переделаю питание второй сетки. Есть мысли. Отпишусь.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91773
  • Санкт-Петербург
    • AZG CUSTOM
Можно я не буду думать о том, что я не слышу и не вижу?
Или ты создаёшь приборы с искажениями которые клиенты не слышат, а они с тобой рассчитываются деньгами, которые ты не видишь?  ;D
Ты же прекрасно понимаешь, о чём речь в моём сообщении и подобные аргументы не канают.
Если тебе очень по душе маршалловский фазик, я не имею ничего против, мне он тоже нравится. Но не стОит притягивать ситуацию за уши, там где его прелести невозможно оценить. А ты безусловно поступай как считаешь необходимым, очень может быть, что я поступлю так же, но пока не факт.

Нет, нельзя.  8) :D

А по сути, я фазики перепробовал в вариантах от 10 ватт и выше. ФИРН с ГУ-шкой пока не пробовал. Громкости начиная от ночной и раскачка 100 вт бошки не превышая болевой порог. Меня лично устраивает только такой фазик в ключе моих требований. Само-собой с расширением по НЧ. Клиентура тоже отмечает этот момент. Наэкспериментировался в свое время. Я этот момент слышу и разницу пытаюсь обосновать. Но при этом никому ничего не навязываю.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Я полностью переделаю питание второй сетки.

Попробуй как рекомендуют немцы:

https://guitarplayer.ru/index.php?topic=253490.msg6704497#msg6704497

А электролита там хватит 10мкф.

Оффлайн SBB

  • Завсегдатай
  • ***
  • Сообщений: 308
Так лучше ?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Так лучше ?

Так это ты скажи, лучше или нет. Как сейчас работает?

Оффлайн SBB

  • Завсегдатай
  • ***
  • Сообщений: 308
Так это ты скажи, лучше или нет. Как сейчас работает?

Продолжу завтра.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев

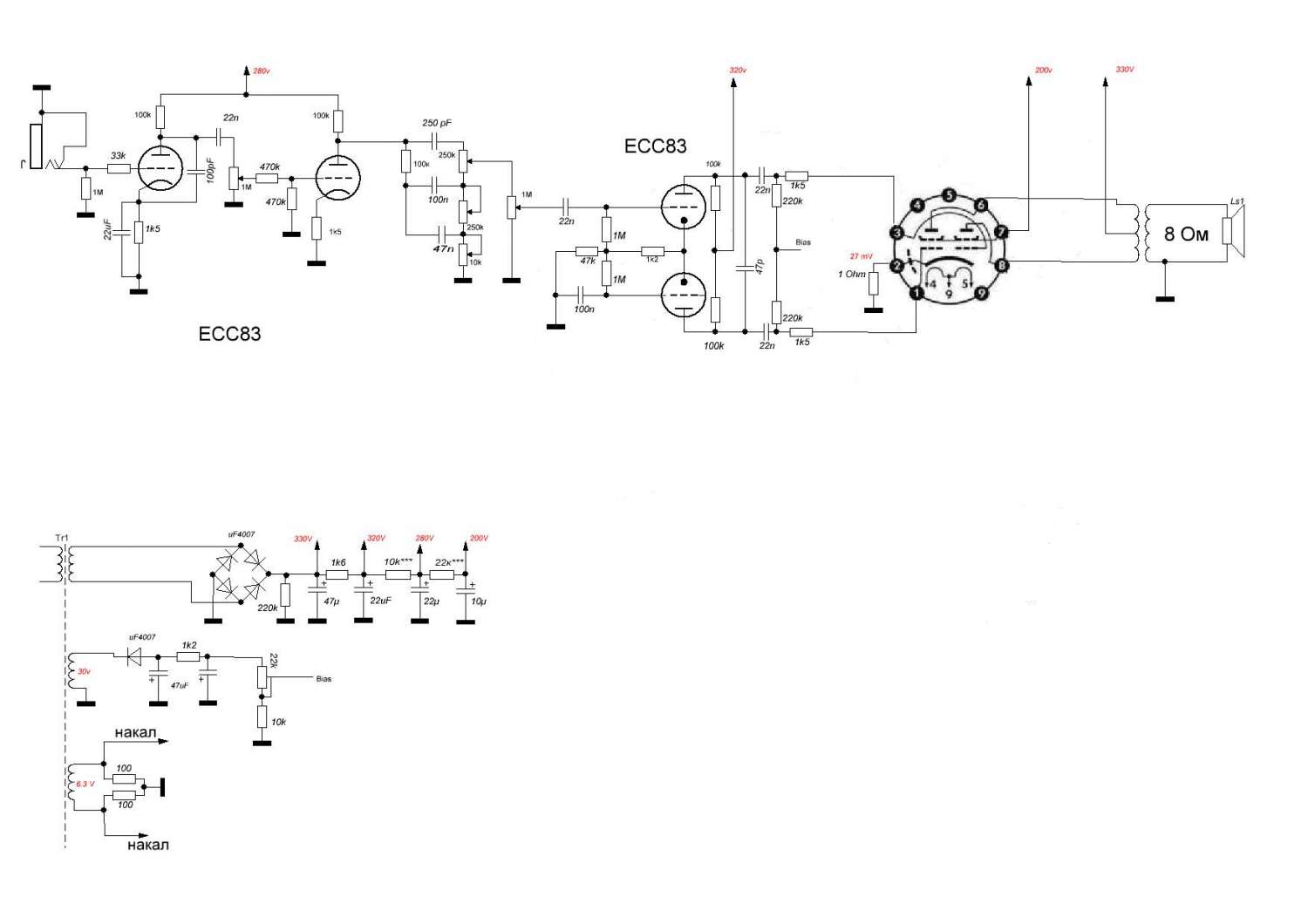

SBB, резисторы в смещении ты всё таки неправильно поставил. Я обозначил правильные номиналы в аттаче.

* QQ .jpg
