Посмотри подходы к построению у AX84. Оконечники можно делать отдельно. Это позволит использовать преамп один, а оконечники разные.


Они придумывают сочитания схем, а потом получив какое-то звучание говорят, что это индивидуальность. У EaNotа подход другой - он знает КАКОЙ должен быть звук, знает что приводит к такому звуку , какие элементы звучат так, как ему надо и воплощает это в жизнь.

... и добавил:


P.S. Продвинутые аудиофилы утверждают, что с кенотроном звук лучше.

Совершенно разные подходы - там через колонки слушают весь оркестр и чем он ближе к живому концертному  залу тем лучше. У нас в кабинете ОДНА гитара и он( кабинет) вместе с остальной системой  ( усилитель-гитара) делает звук, который нам нужен ( а не тот , который получится)

... и добавил:

EaNot,  Спасибо! Усилок отличный. А в какой каб/динамик больше всего понравилось его звучание?
« Последнее редактирование: Февраля 19, 2014, 19:55:26 от SBB »

Оффлайн Sofa_Guitarrero

  • Опытный
  • ****
  • Сообщений: 712
  • Репутация: +57/-1
  • Диванщик! Из палаты мер и весов! BMWMotorrad-труЪ!
Не на двух 12АХ7! А на двух 12АХ7, одной ЕЛ-84, трансах и пр. компонентах))). Ну не бывает полноценного, жирного звука от гольного преда))).
  Исполнение на высшем уровне, снимаю шляпу!
Ну, я думаю, что буду не одинок с криком сиськи!!! сэмплы!  ;D

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
а меня только монтаж интересует ???

Оффлайн EaNot

  • Завсегдатай
  • ***
  • Сообщений: 485
  • Репутация: +135/-1
  • Ragtime Amplification
Спасибо всем. Схемка повисит еще немного, завтра удалю.

Ну, я думаю, что буду не одинок с криком сиськи!!! сэмплы!  ;D
Сэмплов не будет. Писать их я не умею, да и нечем, да и некогда. Это отдельная тема, ею надо заниматься. Плотно, как любовью. Но все успеть нереально, а писать сэмплы телефоном - это  :pozor:. Так что - если владельцы сподобятся.

а меня только монтаж интересует ???
А зачем???? :o Ну...для любителей фапнуть на кишки))))))))))) -
это опытный образец:
1010255-0
это "серийный":
1010257-1


Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5744
  • Репутация: +182/-4
  • Будь как все. Собирай JCM 800 и SLO 100
Можно узнать че за желтые конденсаторы аксиальные и электролиты какой фирмы?
Интересное решение крепления платы с релюшкой  :)

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
EaNot, а просто смотрю всякие решения и набираюсь разными мыслями

Оффлайн EaNot

  • Завсегдатай
  • ***
  • Сообщений: 485
  • Репутация: +135/-1
  • Ragtime Amplification
А в какой каб/динамик больше всего понравилось его звучание?
Да трудно даже сказать...Слушалось во все мои кабы - старый Марш 4х12 с Т-75, Меса Ректо 1х12 с...Фейн Студио 12Л ;), мастеровой 1х12 с ЕВМ12Л (электровойсовский ТЛ806), в ремонте стоял комбик Лэни ЛайонХарт 4х10 - тоже слушали. Во все звучит по-разному, но во все неплохо. Как ИМХО - так Меса Оверсайзед со Студио 12Л в фаворе. А большинство лабухов сошлись на Электровойсе))). Что в прочем ожидаемо...

... и добавил:

Можно узнать че за желтые конденсаторы аксиальные и электролиты какой фирмы?
Можно). И те, и другие - Китай, привезенный из Штатов)). В катодах - амеровские, из тех же Штатов. А резисторы 5Вт - совейские. А МФ - немецкие. В данном случае - эт неважно...
« Последнее редактирование: Февраля 19, 2014, 23:45:28 от EaNot »

Оффлайн Ksandr-

  • Эксперт
  • *****
  • Сообщений: 1437
  • Репутация: +22/-1
  • хто здесь?!
на форуме где нашел схему jtm1 еще была вот такая схема:

может кому интересно будет

Оффлайн Sofa_Guitarrero

  • Опытный
  • ****
  • Сообщений: 712
  • Репутация: +57/-1
  • Диванщик! Из палаты мер и весов! BMWMotorrad-труЪ!
Спасибо всем. ...
Сэмплов не будет... Так что - если владельцы сподобятся.
  Озадачить следующего клиента записать семпл :)
Раз уж вы показали кишки, можно ли копипастить ваши решения для собственного употребления?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90333
  • Репутация: +10014/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Ksandr-, РР на триодах это пол дела. Пройденный этап.

Оффлайн SBB

  • Завсегдатай
  • ***
  • Сообщений: 308
  • Репутация: +17/-0
SBB, делитель вменяемый не получается.

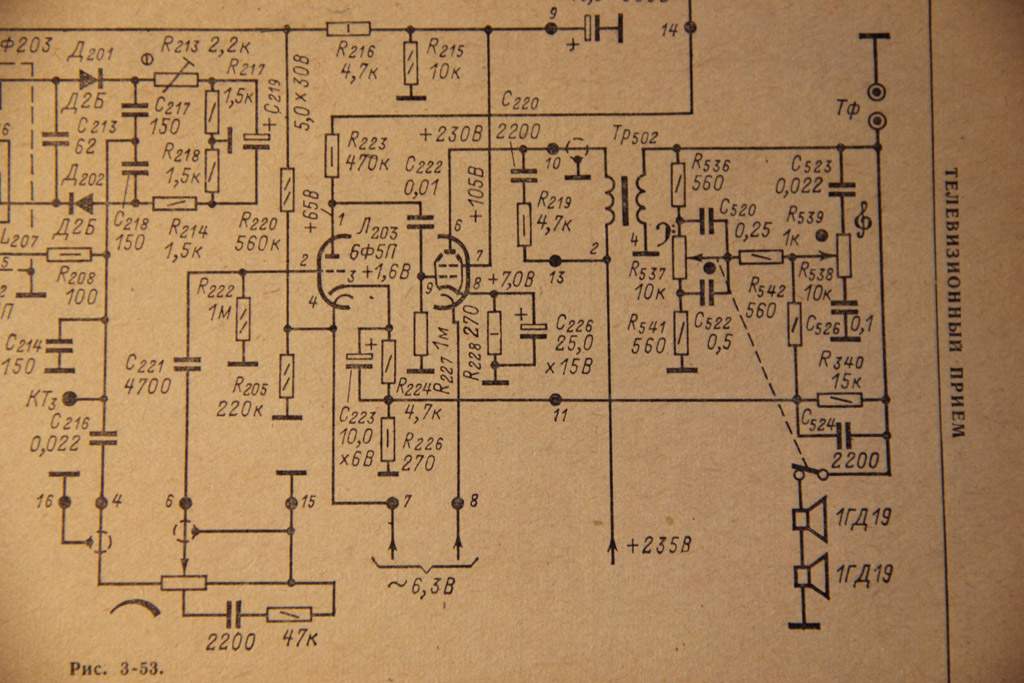

Здесь кусок из схемы телевизора УНТ47/59.  Пацаны думали иначе.

Зы. А как интерестно ТБ включен...
« Последнее редактирование: Февраля 20, 2014, 21:53:43 от SBB »

Оффлайн Sofa_Guitarrero

  • Опытный
  • ****
  • Сообщений: 712
  • Репутация: +57/-1
  • Диванщик! Из палаты мер и весов! BMWMotorrad-труЪ!
Здесь кусок из схемы телевизора УНТ47/59.  Пацаны думали иначе.
Кстати да, когда экспериментировал с 6П3С, питал вторую сетку именно с делителя. Жрало и грелось, но напряжение держалось в пределах 10%, крутил на генераторе. Правда лампе матку сильным перегрузом не выворачивал. Сопротивления уже не упомню, в голове отложилась общая рассеиваемая делителем мощность ~5 Вт.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8270
  • Репутация: +1854/-249
  • Мнение - не повод получить пулю сразу.
SBB, если взять такой делитель 15к, то он больше семи ватт рассеивать будет. А это сопоставимо с выходной мощностью. Зачем такое счастье?

... и добавил:

Тэмброблок в обратной связи  :hmmm:
« Последнее редактирование: Февраля 20, 2014, 22:24:05 от Rolly »

Оффлайн SBB

  • Завсегдатай
  • ***
  • Сообщений: 308
  • Репутация: +17/-0
SBB, если взять такой делитель 15к, то он больше семи ватт рассеивать будет. А это сопоставимо с выходной мощностью. Зачем такое счастье?


Ну может взять не 15к, а , например 150к ? Это я к тому, что если IRF не труъ

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8270
  • Репутация: +1854/-249
  • Мнение - не повод получить пулю сразу.
Ну может взять не 15к, а , например 150к ? Это я к тому, что если IRF не труъ
Т.е. с анодки на сетки 50к? Кому-то сорока хватило кажется ;D
