Re: Маломощные Push–pull оконечники на двойных триодах
« Ответ #855 : Февраля 28, 2014, 21:44:13 »
Цитата: ra6da от Февраля 28, 2014, 17:54:57
  А для большей трушности, ну или красоты, можно газоразрядный втулить, если место позволяет. :)
  При этом гитару втыкать не обязательно. Можно просто фтыкать на сияющий всеми цветами усилитель :)

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Маломощные Push–pull оконечники на двойных триодах
« Ответ #856 : Февраля 28, 2014, 22:58:56 »
типа СГ-1п?

Оффлайн ra6da

  • Завсегдатай
  • ***
  • Сообщений: 337
  • Репутация: +24/-0
Re: Маломощные Push–pull оконечники на двойных триодах
« Ответ #857 : Марта 01, 2014, 00:24:45 »

Оффлайн manul

  • Опытный
  • ****
  • Сообщений: 547
  • Репутация: +19/-0
Re: Маломощные Push–pull оконечники на двойных триодах
« Ответ #858 : Марта 01, 2014, 17:58:22 »
А подскажите пожалуйста, кто юзал Hammond 125B. Если я использую для 8 Ом приведёнку 11600 Ом, то 4-х и 16-ти Ом выходы не сделать? Или для 4-х Ом можно использовать 2 и 4 выводы (приведёнка будет 11200), а для 16-ти Ом 1 и 5 (приведёнка будет10200)? Режим такой 325в -аноды , 190в 2-е сетки.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90311
  • Репутация: +10010/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Маломощные Push–pull оконечники на двойных триодах
« Ответ #859 : Марта 01, 2014, 19:06:50 »
Идеально одинаково не будет, поэтому варианты как ниже.

Оффлайн manul

  • Опытный
  • ****
  • Сообщений: 547
  • Репутация: +19/-0
Re: Маломощные Push–pull оконечники на двойных триодах
« Ответ #860 : Марта 01, 2014, 19:13:04 »
Цитата: AZG от Марта 01, 2014, 19:06:50
Идеально одинаково не будет, поэтому варианты как ниже.

В смысле? Для 4-х Ом можно использовать 2 и 4 выводы (приведёнка будет 11200), а для 16-ти Ом 1 и 5 (приведёнка будет10200)?

Оффлайн Sofa_Guitarrero

  • Опытный
  • ****
  • Сообщений: 712
  • Репутация: +57/-1
  • Диванщик! Из палаты мер и весов! BMWMotorrad-труЪ!
Re: Маломощные Push–pull оконечники на двойных триодах
« Ответ #861 : Марта 01, 2014, 20:22:20 »
Цитата: AZG от Марта 01, 2014, 19:06:50
Идеально одинаково не будет, поэтому варианты как ниже.
  Вы как Путин в начале карьеры  ;D

Цитата: manul от Марта 01, 2014, 19:13:04
В смысле? Для 4-х Ом можно использовать 2 и 4 выводы (приведёнка будет 11200), а для 16-ти Ом 1 и 5 (приведёнка будет10200)?
  Тоже интересен этот вопрос.
Я сплясал от первого вывода 1-3,1-4,1-5, при этом для 4 Ом получилось 15 КОм. Но у меня и напряжения чуть повыше. Кривые мои прикидки дали 13К.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90311
  • Репутация: +10010/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Маломощные Push–pull оконечники на двойных триодах
« Ответ #862 : Марта 01, 2014, 22:12:03 »
Цитата: manul от Марта 01, 2014, 19:13:04
В смысле? Для 4-х Ом можно использовать 2 и 4 выводы (приведёнка будет 11200), а для 16-ти Ом 1 и 5 (приведёнка будет10200)?

Именно так. Все эти +/- приведенки вписываются в погрешность без проблем.

Оффлайн manul

  • Опытный
  • ****
  • Сообщений: 547
  • Репутация: +19/-0
Re: Маломощные Push–pull оконечники на двойных триодах
« Ответ #863 : Марта 03, 2014, 15:44:20 »
AZG, спасибо! А ничего, что земли не будет на выходе транса? Вообще зачем её на вторичку выходника цепляют?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90311
  • Репутация: +10010/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Маломощные Push–pull оконечники на двойных триодах
« Ответ #864 : Марта 03, 2014, 16:56:27 »
manul, Земля на вторичке нужна для ООС. Без нее работать не будет. Ну и второй момент - снижение уровня наводок и фона за счет заземления обмотки, проводки и динамиков.

В случае Хаммонда вопрос земли решается относительно просто. Или галетник на несколько секций или на гнездах мутить отключение лишней земли при использовании другого гнезда. Плюс не забываем про средний контакт на стерео-гнездах - если для дома/семьи, то можно там сделать соединение с землей например выхода 4 или 16 ом в зависимости от требований. Соответственно отключать от земли выводы других сопротивлений.

Оффлайн manul

  • Опытный
  • ****
  • Сообщений: 547
  • Репутация: +19/-0
Re: Маломощные Push–pull оконечники на двойных триодах
« Ответ #865 : Марта 03, 2014, 17:32:26 »
Цитата: AZG от Марта 03, 2014, 16:56:27
manul, Земля на вторичке нужна для ООС. Без нее работать не будет. Ну и второй момент - снижение уровня наводок и фона за счет заземления обмотки, проводки и динамиков.

В случае Хаммонда вопрос земли решается относительно просто. Или галетник на несколько секций или на гнездах мутить отключение лишней земли при использовании другого гнезда. Плюс не забываем про средний контакт на стерео-гнездах - если для дома/семьи, то можно там сделать соединение с землей например выхода 4 или 16 ом в зависимости от требований. Соответственно отключать от земли выводы других сопротивлений.
А если Depth сделать? Разве не он регулирует её глубину?

... и добавил:

А на замлю выходник не сажать?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90311
  • Репутация: +10010/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Маломощные Push–pull оконечники на двойных триодах
« Ответ #866 : Марта 03, 2014, 17:51:01 »
Цитата: manul от Марта 03, 2014, 17:32:26
А если Depth сделать? Разве не он регулирует её глубину?

А на замлю выходник не сажать?

Причем тут это? Что Презенс, что Детп, что в целом ООС не будет работать если соединять только одним проводом. Требуется соединение и общего провода. Это элементарная физика - ток должен течь.

Корпус выходника по желанию, но это никакого отношения к соединению вторички с землей не имеет.

Оффлайн manul

  • Опытный
  • ****
  • Сообщений: 547
  • Репутация: +19/-0
Re: Маломощные Push–pull оконечники на двойных триодах
« Ответ #867 : Марта 03, 2014, 18:00:08 »
Цитата: AZG от Марта 03, 2014, 17:51:01
Причем тут это? Что Презенс, что Детп, что в целом ООС не будет работать если соединять только одним проводом. Требуется соединение и общего провода. Это элементарная физика - ток должен течь.

Корпус выходника по желанию, но это никакого отношения к соединению вторички с землей не имеет.
Всё, понял, сам ступил... :rolleyes: :pozor:

... и добавил:

А принципиальное значение имеет начало или конец вторички кидать на землю?

... и добавил:

СТОП!!! Так выход вторички выходного трансформатора без земли работать не будет? :o Что-то я принцип не пойму...
AZG, Объясни популярно пожалуйста. Просто я всегда считал, что  ток, находящийся на первичке, преобразуется в  ток на вторичке и всё это дело наводит ЭДС в катушке динамика, что заставляет его двигаться. Что я упустил?
« Последнее редактирование: Марта 03, 2014, 18:07:44 от manul »

Оффлайн Sofa_Guitarrero

  • Опытный
  • ****
  • Сообщений: 712
  • Репутация: +57/-1
  • Диванщик! Из палаты мер и весов! BMWMotorrad-труЪ!
Re: Маломощные Push–pull оконечники на двойных триодах
« Ответ #868 : Марта 03, 2014, 18:58:27 »

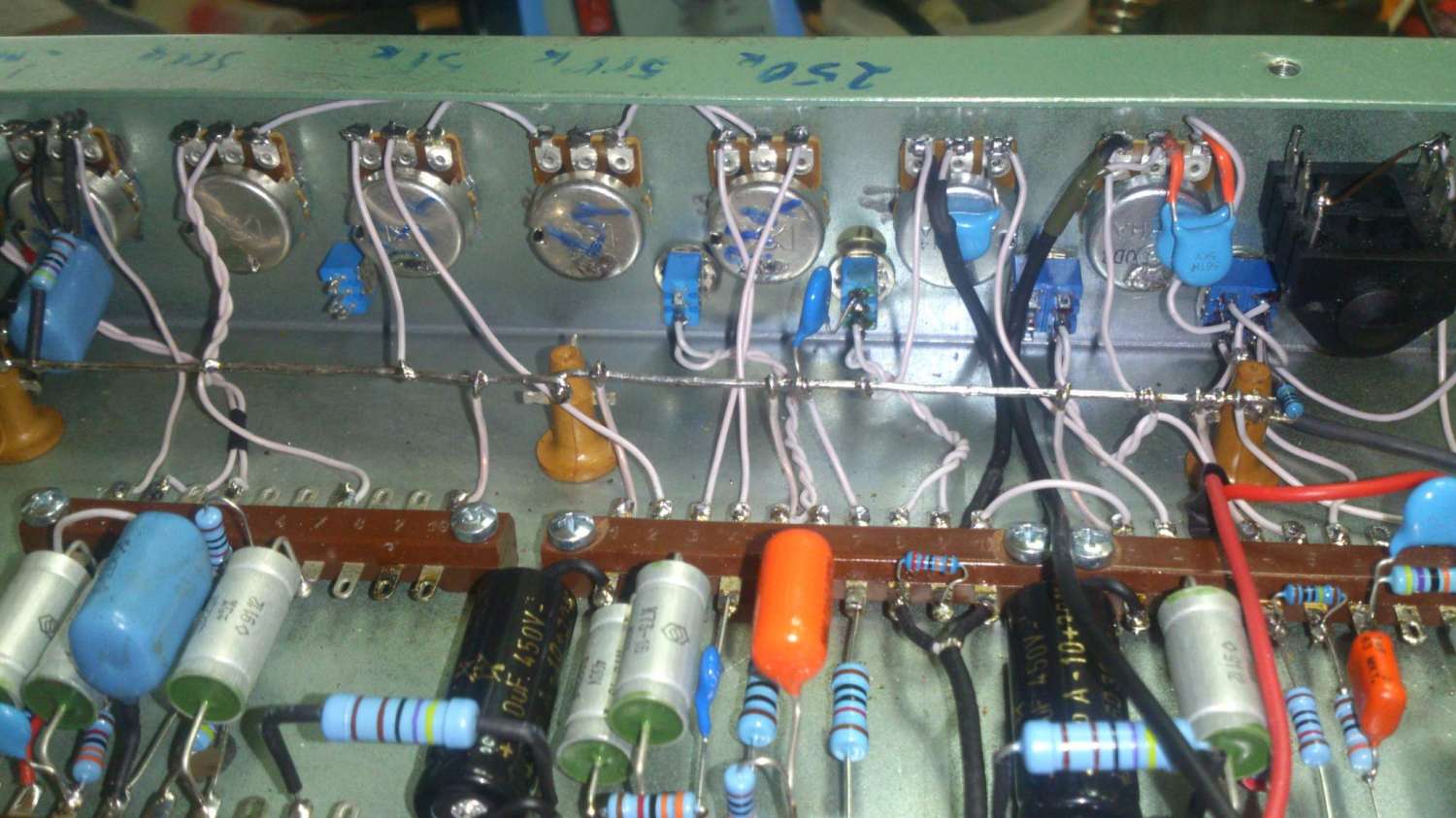

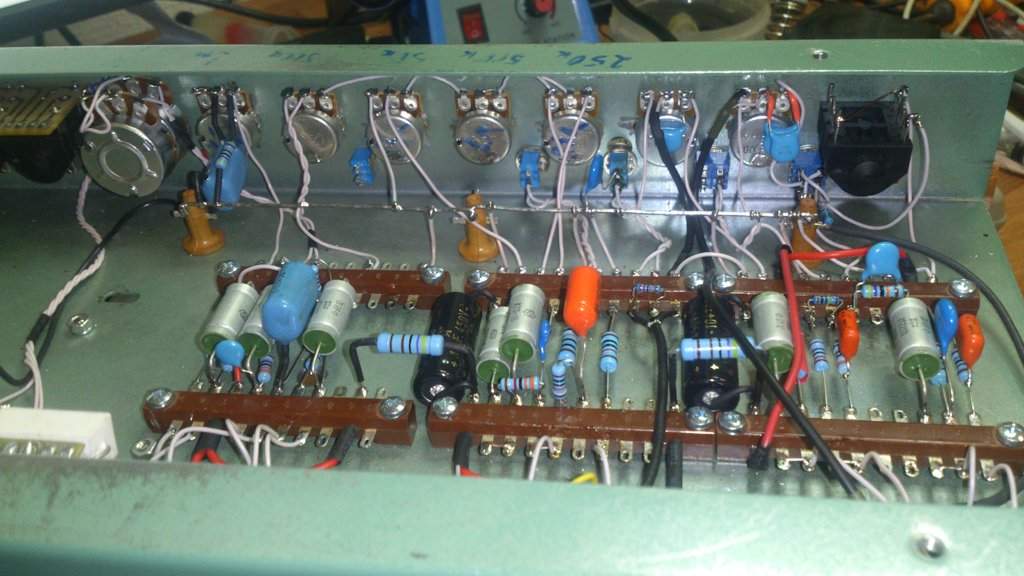

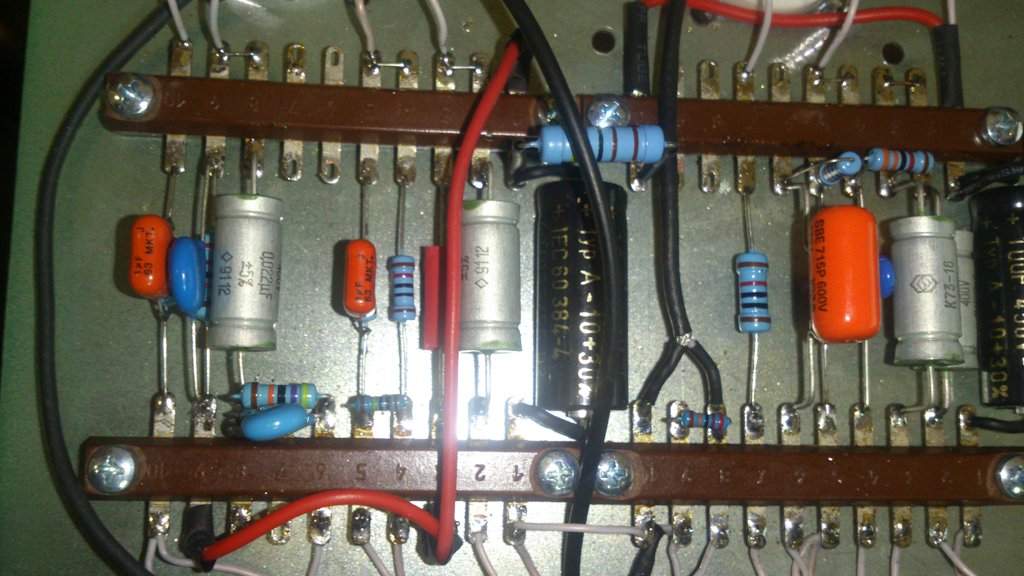

Немножко шитмонтажа:

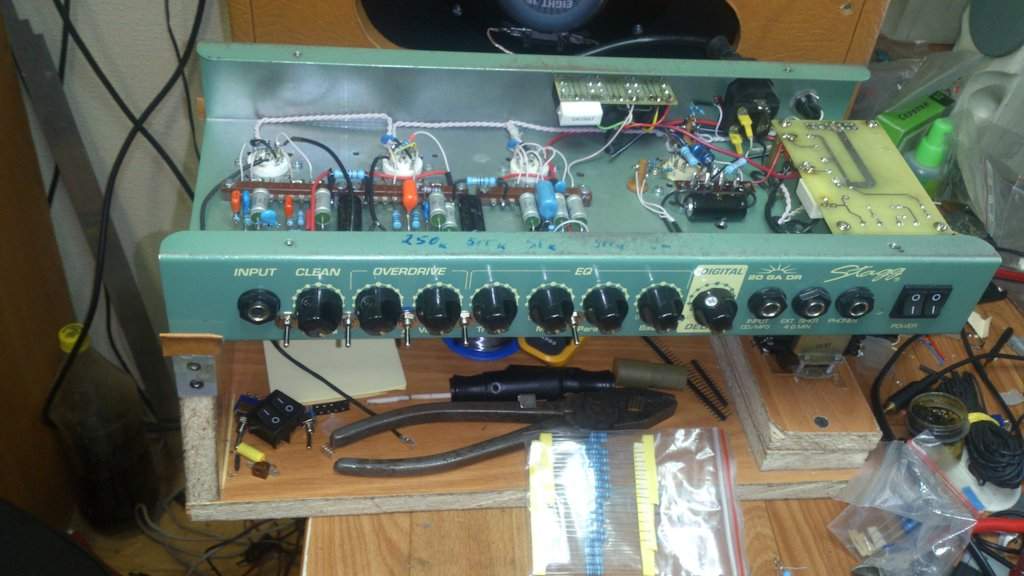

Осталось доделать последние штришки - подправить кое-что в оконечнике, переделать плату питания, вынести на нее цепь питания второй сетки, ну и окультурить  :) И заменить транс выходной на более подходящий. Ну и переделать панели.
 Куча тумблеров - первый это коммутация входов, остальные - в нижнем положении типовой усь а-ля 2204, в верхнем - "болше трэша и угара, товаrищи!!" :) Поднимает усиление и корректирует АЧХ.



... и добавил:

Емкости 10+10+22+100+100. Переделаю плату - выкину 100, поставлю 22 мкФ. По звуку окончательно будет ясно после замены транса.
« Последнее редактирование: Марта 03, 2014, 19:05:32 от Sofa_Guitarrero »

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1851
  • Репутация: +115/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Маломощные Push–pull оконечники на двойных триодах
« Ответ #869 : Марта 03, 2014, 19:34:45 »
Sofa_Guitarrero, любопытное "кондёро-сочетание"  :)
