- просто смена на 5к6 ничего не решит
 -  R13   на 47 кОм  это вообще бред - R13 это резистор смещения - 130 Ом и не трогать.....

сделай как написал runing, - смотри на его схему - там r19+r22 и в другом плече r29+r27 - вот сделай так же.

 Ой, пардон, ошибочка ))  конечно же не R13  , а R3 ( 10 кОм)  -перед фазиком на презенс.)))
 А вот  R19 , R29  по 330 кОм увы уже не получится добавить, так как я делал на печатной плате, и там не предусмотрено под них место.

Вобщем, перепаяю резисторы, как в оригинальной схеме- сеточные поставлю на 5.6 к, а  R3- 47 кОм. Всё как в оригинальном 18 Вт. И не буду гадать ))

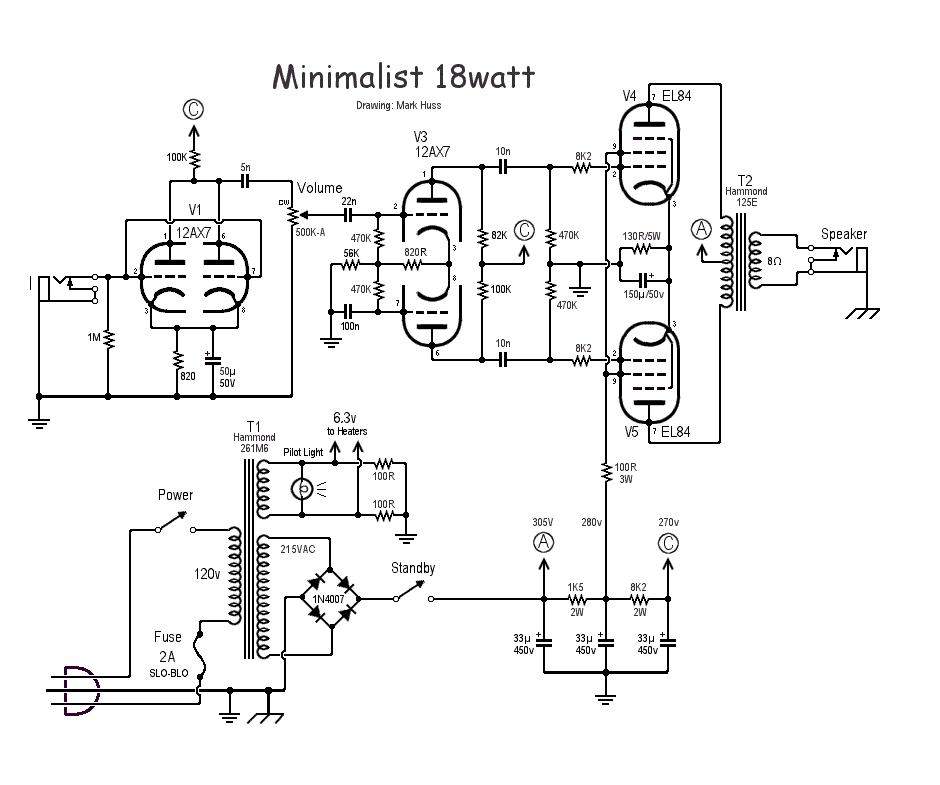

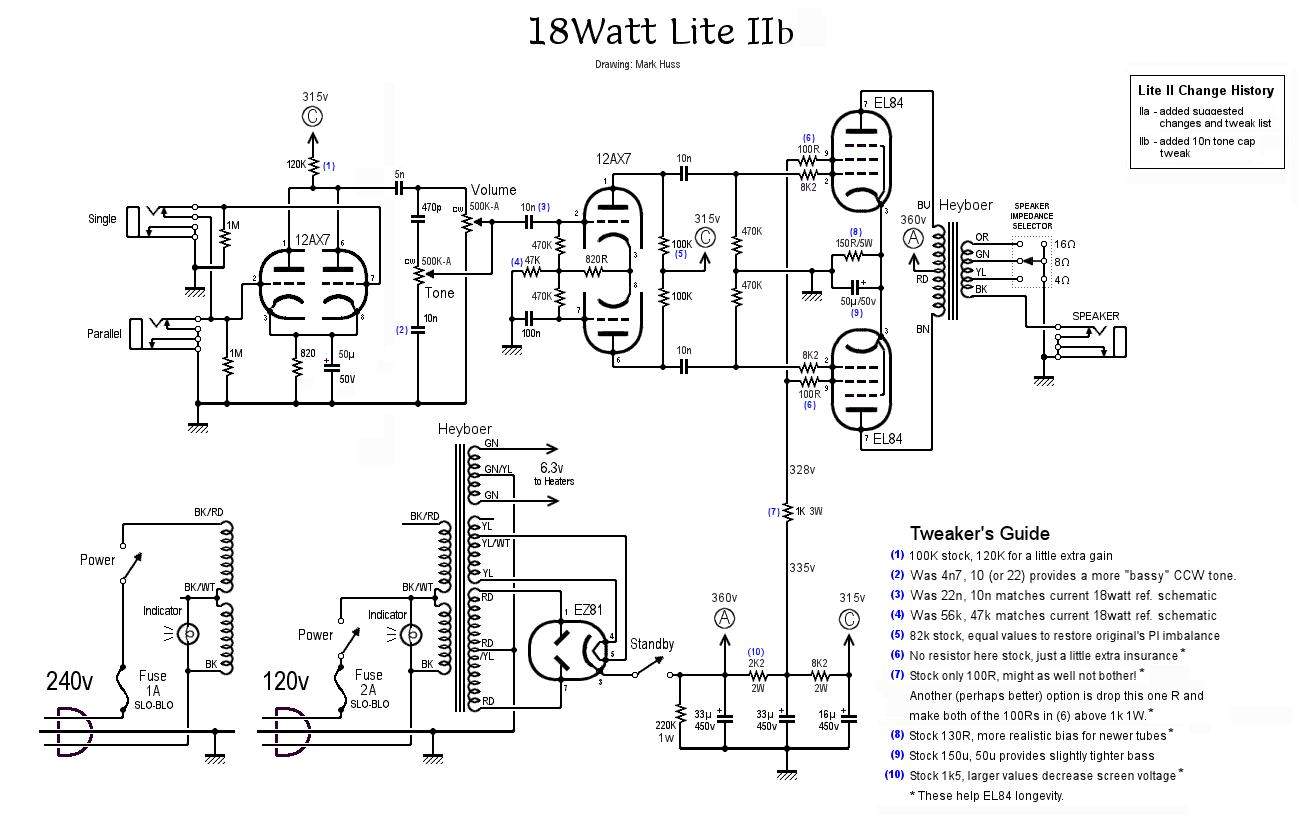

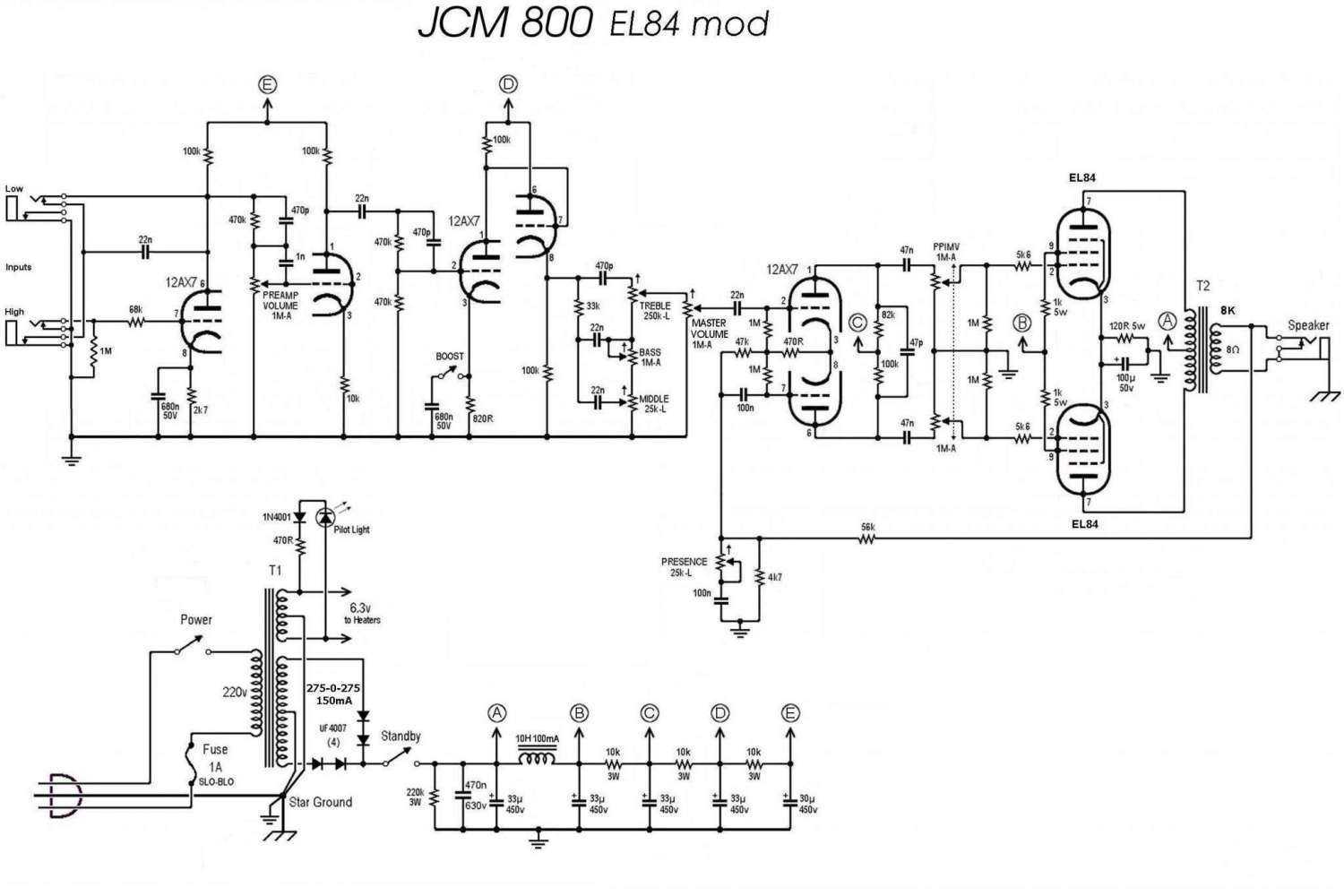

Да я уже видел эти схемы, наизусть уже знаю их ))) . Просто сначала сделал по схеме LocTora , а потом подумал, что лучше поставить все номиналы как в оригинале. В итоге я уже перепаял сеточные резисторы с 1.5 к на 5.6 к ( R12 , R14  по моей схеме) , а R3 в фазике с 10к на 47 к.  Кстати, вот схема , из-за которой я решил поменять номиналы резисторов.

... и добавил:

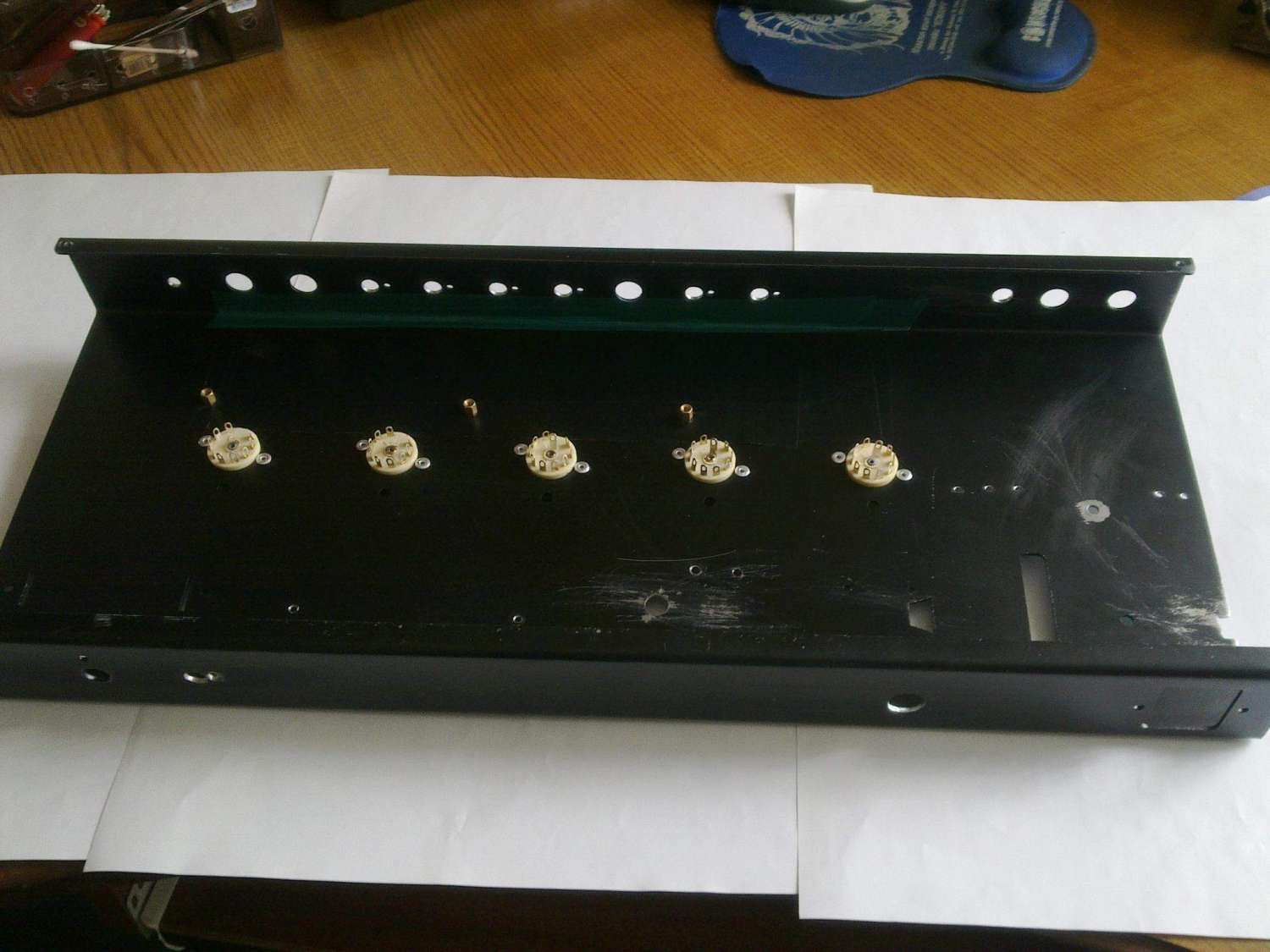

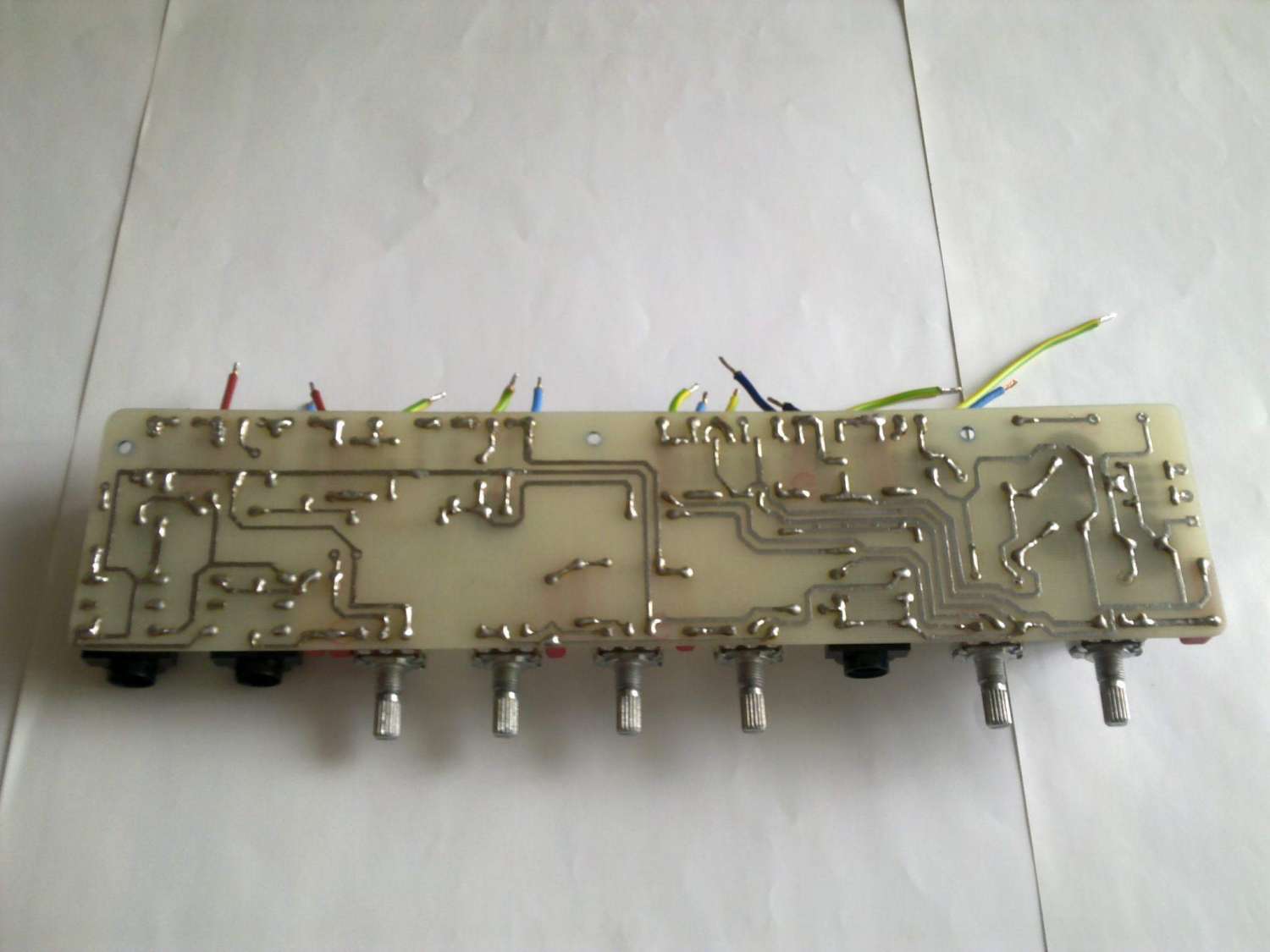

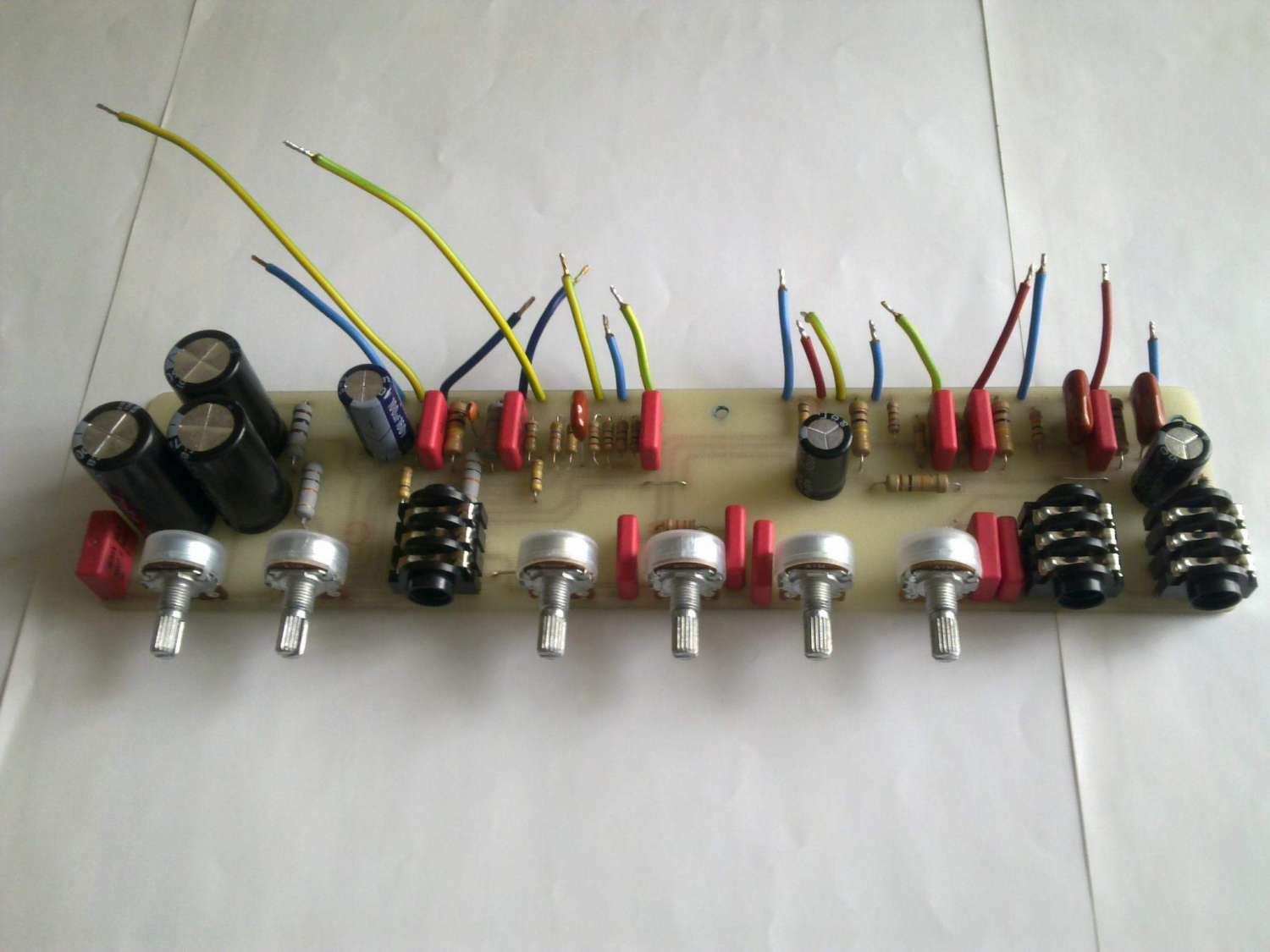

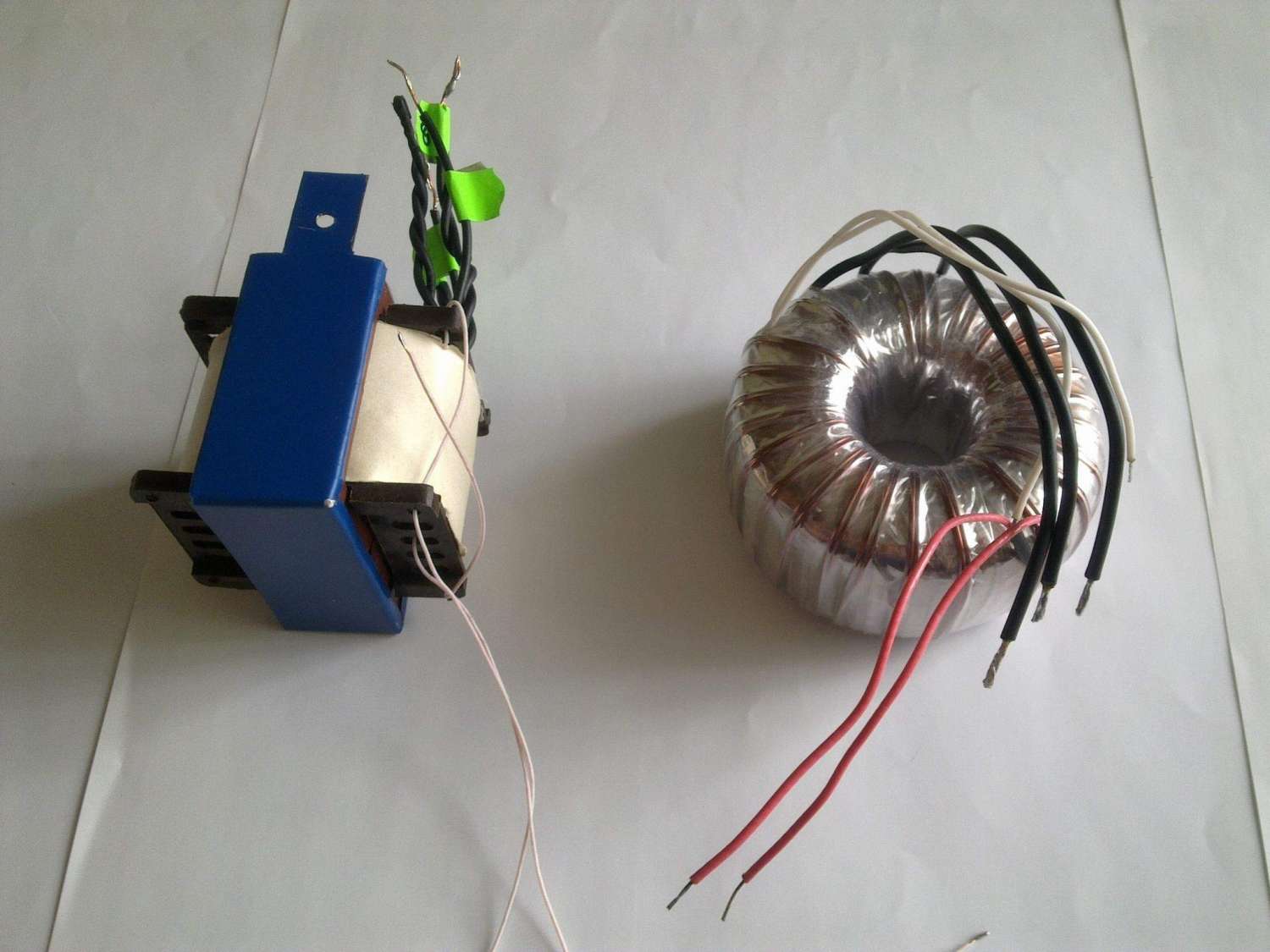

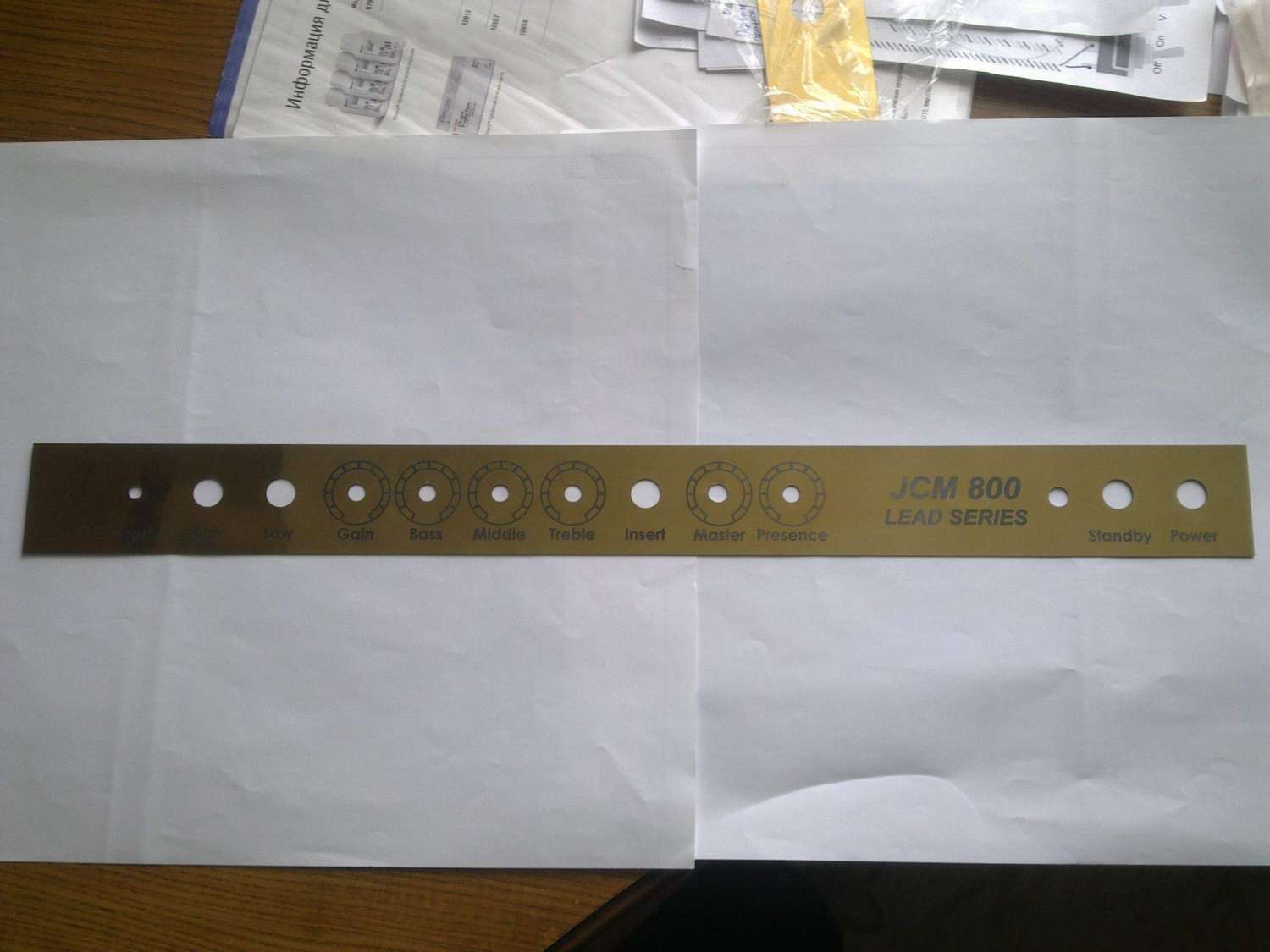

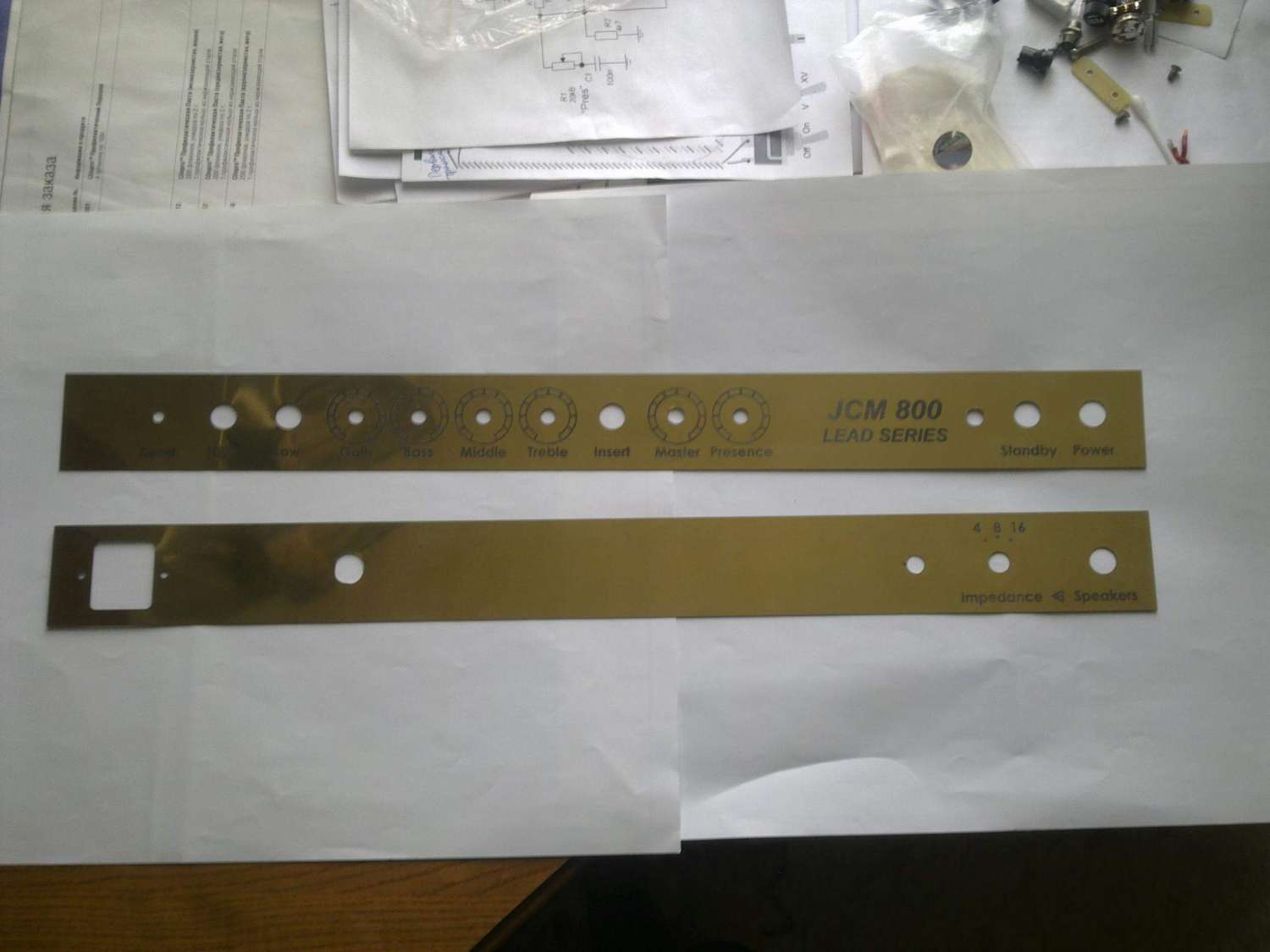

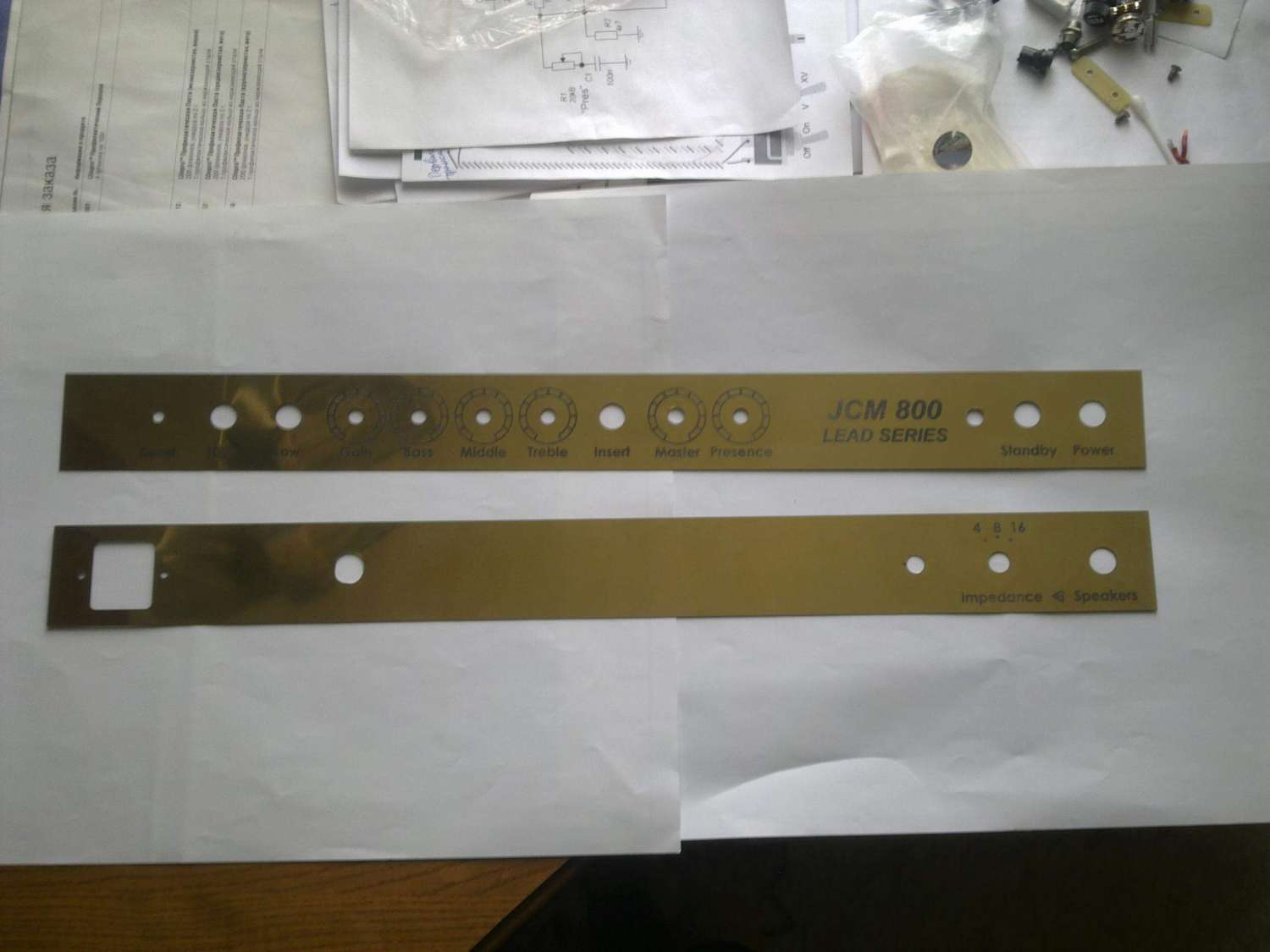

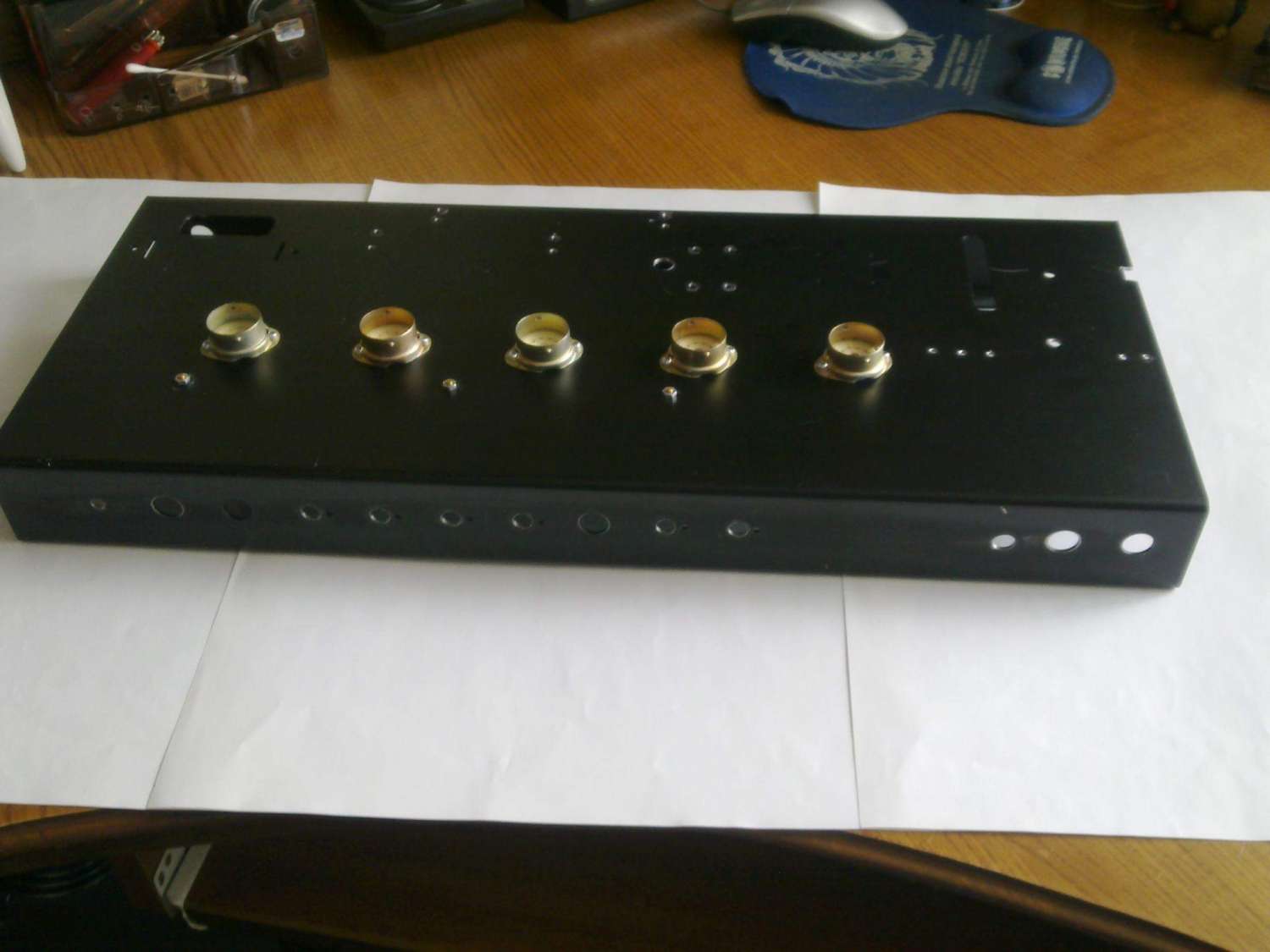

Вот, кстати небольшой фотоотчёт процесса создания усилителя. Шасси , фальшпанели и трансы заказывал. В первую очередь немного подогнал шасси ( порассверливал отверстия под поты, а то немного не совпадало, добавил отверстия под стяжки для проводов, сделал обойму для выходника из жести, а то он был без неё) . Очень порадовали золотистые накладки -фальшпанели. Мне прислали ещё и второй вариант- серебристые накладки- за то, что я долго ждал ))) Лазерная резка, и гравировка, - вобщем лицевухи достойны самых лучших похвал. Так что в принципе, подготовительные работы окончены. Начал распаивать провода.

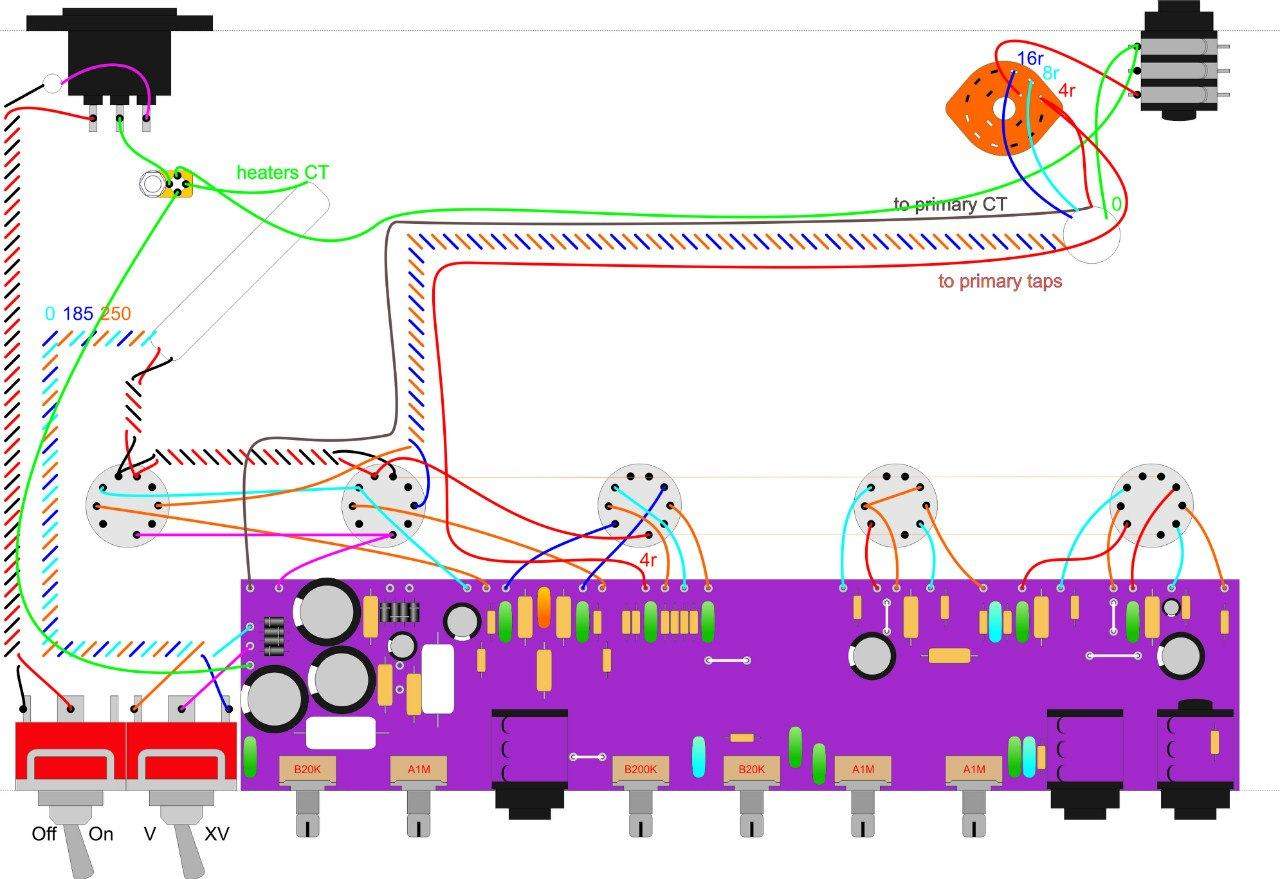

Привет друзья. Начал распаивать провода , и сразу возник вопрос- как лучше для этого усилителя развести провода на накалы ламп- плетённой косичкой, или просто прямыми ( так получится на мой взгляд лучше- будут короче провода).  На этом монтажном рисунке накальные провода идут прямо, за исключением выходных ламп .

Просто решил уточнить. Уже распаиваю косичкой, плотно переплетённой ))) Я знаю, что лучше всего делать именно так

Просто решил уточнить. Уже распаиваю косичкой, плотно переплетённой ))) Я знаю, что лучше всего делать именно так

косичка же из трёх проводов? Переплетённых?   а по каким двум из трёх питать накал? Надо скрученных("свитых")


... и добавил:

скрутка - для того чтобы переменка меньше излучалась, косичка не поможет - на каждое сплетение ПО часовой стрелке приходится ПРОТИВ - и подавления поля не происходит, всё фониииииит

 Накал будет переменкой, со средней точкой от обмотки на землю. Провода веду витой парой, плотно скручивая.

а тока грил про косичку

Накал будет переменкой, со средней точкой от обмотки на землю.

Когда наступит время борьбы с фоном, внимательно перечитай это сообщение.

Провода веду витой парой, плотно скручивая.

Витую пару оставь для разводки компьютерной сети, а для разводки накала используй более подходящий провод, например МГШВ 0,5мм²
