Собственно интересует собирал ли кто-нибудь сабж.

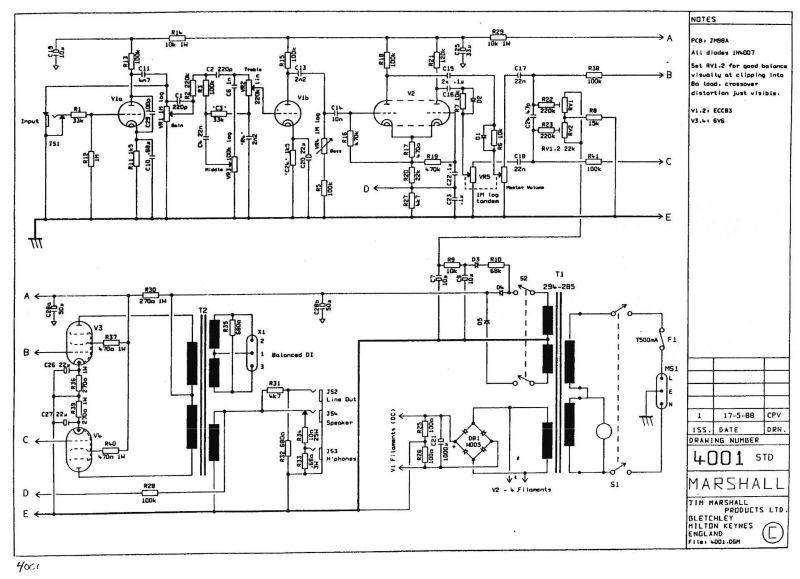

Схемка интересная, особенно радует нестандартный тембр-блок. А также вопрос по поводу подачи дополнительного смещение на сетку ламп УМ через подстроечники RV1 и RV2, для чего это??
У кого какие мнения??

Думаю что будет лучше использовать 18watt TMB или по этой схеме строить...

Есть ещё один вариант схемки:


Интересно что получится

... и добавил:

вот ещё фотка внутрянки
http://www.ultimate-guitar.com/forum/showpost.php?p=22541414&postcount=3

Мощник из Студио 15 это наглядный пример того, что маршаллы на 6v6/6п6с могут звучать хорошо. Особенно если избавиться от тандемного регулятора мастер-громкости.

Пример хорошего мощника на 6v6 у Тимона в ветке.

Это так называемый PPIMV? Интересно, где он первый раз был применён? Эта схемка аж 88 года...
И почему мало кто делает такого типа мастерг ромкость? Есть какие-то минусы?

У меня сомнения простого характера: из-за разброса номиналов шкал потенциометров.

Скажем, потенциометров ЦТС (которые на практике имеют разброс не более 10%) в стерео-варианте я не видел. Значит остается альфа 24мм и 16мм. Десяток-полтора перемерянных одиночных альф 24 мм имели разброс 5 - 20%, причем основная масса 10-15%. Соответственно есть сомнения, что сдвоенный потенциометр Альфа не имеет такого же разброса между своими половинками. Как результат - дисбаланс громкости в плечах.

... и добавил:

Ну-да, ну-да, Precision Electronic Components совсем за недорого

Rsmol, поворотный переключатель может пощелкивать в момент отсоединения от обоих контактов. Хотя, можно зашунтировать резистором крупного номинала.

А кто подскажет, что делают цепочки резистор || диод в мощнике Студио 15 сразу за фазоинвертором?

А кто подскажет, что делают цепочки резистор || диод в мощнике Студио 15 сразу за фазоинвертором?

Похоже, что бы при выкручивании этой мастер-громкости в "0", сигнал с анодов фазика не коротился на "землю".
