У меня еще и работа есть вообще-то ! Кого не касается, могут мимо, никто в тему не тянет... кто чем может - спасибо им !!
Хотя это не к Вам, а к предыдущему... и не могу сидеть около усила непрерывно. А оставить его на авось  и убежать по работе... Вот он работает уже час, и что дальше?... лампы поменяны местами.
Вот почему так-то я новичок в ламповых, и всего боюсь, и это понятно... дорогой для меня усил, сервис у черта на куличках...чтоб ничего не пожечь.. спрашиваю все , в чем не уверен, страхуюсь, конечно, но следую советам. Работа мешает, конечно, но чтоб быстрее все решить, не поленился, привез на работу...кто-то с юмором, а кому-то надо на...


Дождался.. подозреваемая лампа пошла в перекал. Выключил. На что менять ? одну, или обязательно обе ? есть пара чешских элек. (Или надо заказывать подобранную пару ?

Нет, чешки точно не подобранные... Значит, заказывать.
О, еще и смещение... поищу, что и как.

bottle, думаю, последняя схема из  https://guitarplayer.ru/index.php?topic=304646.0 , я скачал давно, смотрю, все равно спасибо )
Да, в подвале шасси около ЕЛ-ек стоят 2 подстроечника, я сразу обратил внимание. Только методы, которые вижу в интернете, непонятные  пока.. может читать внимательнее надо. Или спрашивать, тех, кто именно с JVM дело имеет.
если я правильно понял, раздельный биас - можно использовать неподобранную пару, настроив идивидуально каждую. Подобранная пара необходима в случае автоматического смещения на пару. Или я лох...

...раздельный биас - можно использовать неподобранную пару, настроив идивидуально каждую...

Лучше и в этом случае подобранные лампы ставить. Этими подстроечниками ты настроишь только ток покоя, т.е. без сигнала.

...Подобранная пара необходима в случае автоматического смещения...

Безусловно. Только мне кажется, ты не совсем правильно понимаешь термин автоматического смещения. Для общего развития можешь погуглить, чем отличается автоматическая схема подачи напряжения смещения на управляющие сетки от фиксированной. В нашем случае мы имеем двухтактную схему с фиксированным смещением с раздельной регулировкой для каждого плеча.

Ближе к делу.
Найди на плате R27 и R26. На них ты будешь измерять падение напряжения, численное значение которого будет равно току через лампу. Проще измерять между 8 пином панельки и землёй, но резисторы всё равно найди и убедись, что их номинал в самом деле составляет 1 Ом. В противном случае, эээ.. Численное значение НЕ будет равно току через лампу и его придётся рассчитывать
Далее алгоритм следующий:
1. выкидываем старые лампы;
2. включаем сеть (Power);
3. с помощью подстроечников смещения (BIAS1 и BIAS2) устанавливаем максимальное отрицательное напряжение для каждого плеча (измерения проводим на 5-ом пине каждой октальной панельки);
4. вставляем новые лампы, прогреваем накал минуту-другую;
5. включаем анодное, ждём некоторое время, пока зарядятся ёмкости и все режимы устаканятся;
6. измеряем напряжение на аноде (пин 3), включаем чистый канал, все регулировки громкости (gain, master) ставим на нуль;
7. считаем ток для каждой лампы по формуле: I=K*Pmax/Ua, где Pmax - максимальная рассеиваемая анодом мощность (смотрим даташит на лампу), Ua - измеренное напряжение на аноде; K - коэффициент, выбираемый в пределах от 0,5 до 0,9 в зависимости от вкусовых предпочтений. Общая рекомендация выставлять ток, величина которого составляет 70-75 % от максимального (т.е. K берём равным 0,70-0,75); бытует мнение, что лампы типа EL34 (наш случай) лучше звучат в более горячем режиме (K=0,80; 0,85), а лучевые тетроды типа 6L6 наоборот, при 60-65 % от Pmax;
8. с помощью регуляторов смещения, измеряя напряжение на катодах ламп, выставляем нужный ток;
9. GOTO 6 пока анодное не перестанет просаживаться после регулировки;
10. курим некоторое время, играем на гитаре, завариваем чай или идём за пивасом, ещё играем;
11. чистый канал, мастер и гейн в нуль, контролируем режим, в случае необходимости, подгоняем.

...
9. GOTO 6 ...

Да это я выёживаюсь так Дословно - go to - иди на, т.е. вернись к п. 6 и делай всё заново.
Это зацикливающий оператор в древних языках программирования типа бейсика, фортрана и паскаля.

... и добавил:

...
и еще - все эти пункты необходимы и в том случае, если омные резисторы (R26-27) на месте ?

Как думаешь, почему у этих резисторов именно такой номинал? Именно 1 Ом, а не 0,68, например? И почему бы там вообще перемычку не поставить? Прочитай ещё раз внимательно, вникни в суть.

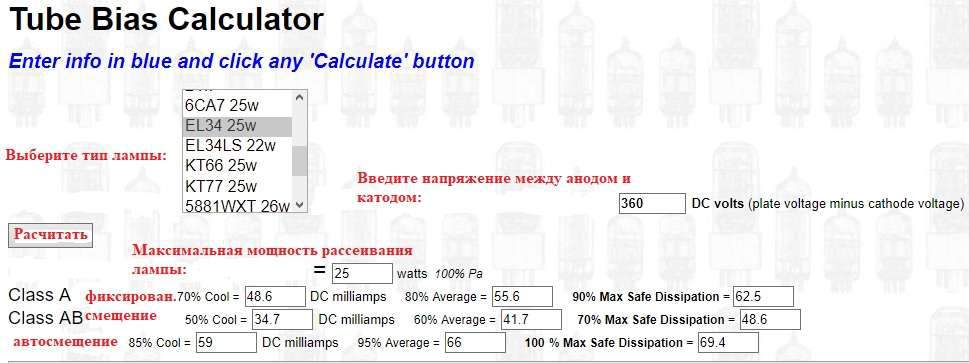

Есть онлайн калькуляторы для расчета тока покоя (биаса).
Там уже формулы зашиты, выбираем тип лампы и анодное напряжение и он считает для разных режимов ток.
Посмотри, может так проще будет.

Shrila, там еще и на английском ))) это мне непросто.
bottle, не знаю, почему, может, считать чтоб легче было. Резисторы на месте, смотрел. Как смогу, перечитаю все снова.
Ток анода 80-120 мА. Сетки ( второй) 10-18 мА. Вам просто, вы все с этим дело имели я по с.хозяйству больше ))) Дошло, что ток катода это ток сетки 2 + анодный. Перечитаю. Почему резик 1 Ом - не понял все одно..

Где лампы, заказать, чтоб штаны не спали,  но с гарантией, что если я их спалю, то это не потому, что они такими пришли ? У меня усь на гарантии, т.е. новый совсем, и на тебе...
