Матамп - фото плат
« : Марта 05, 2026, 12:22:51 »

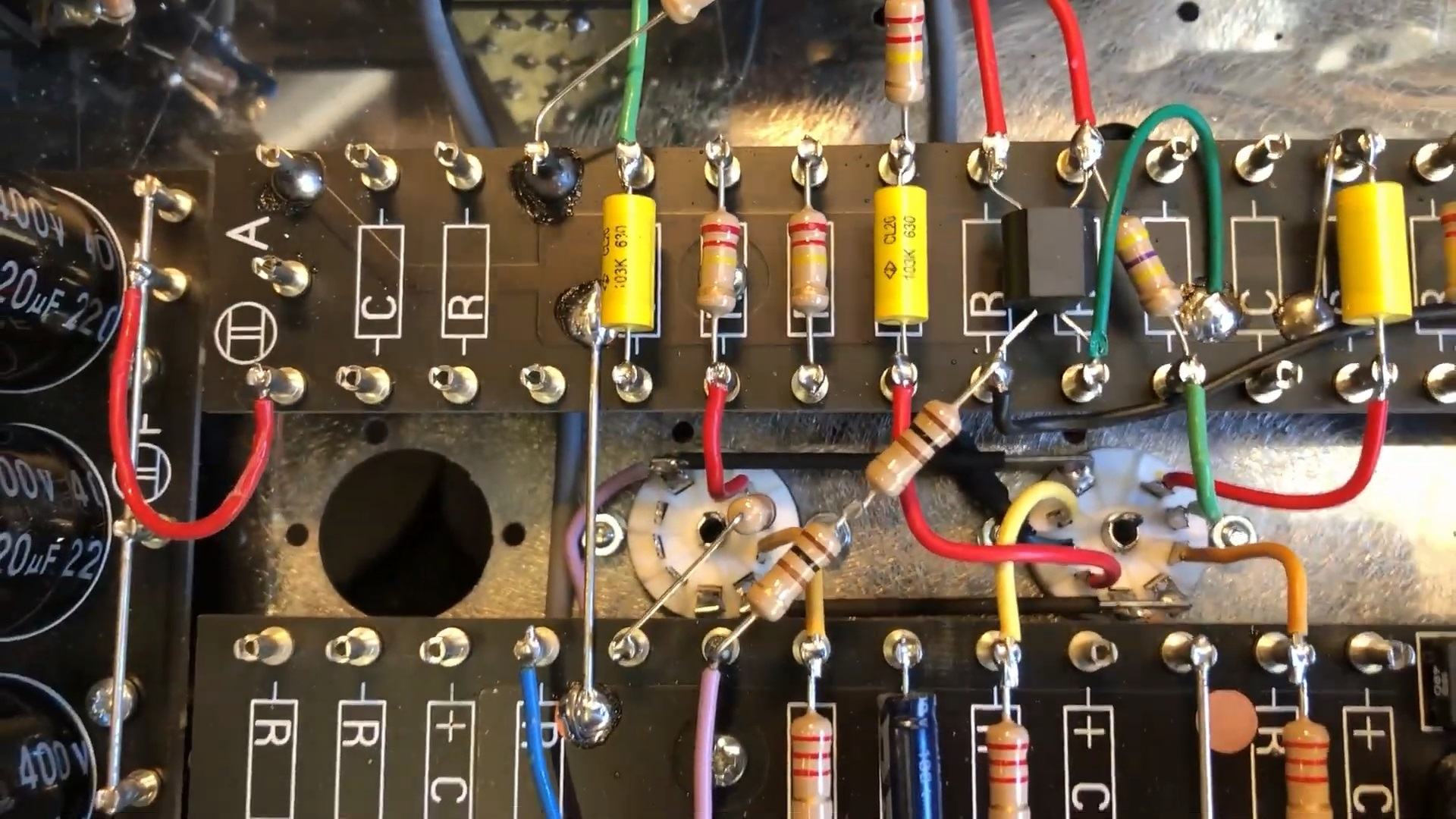

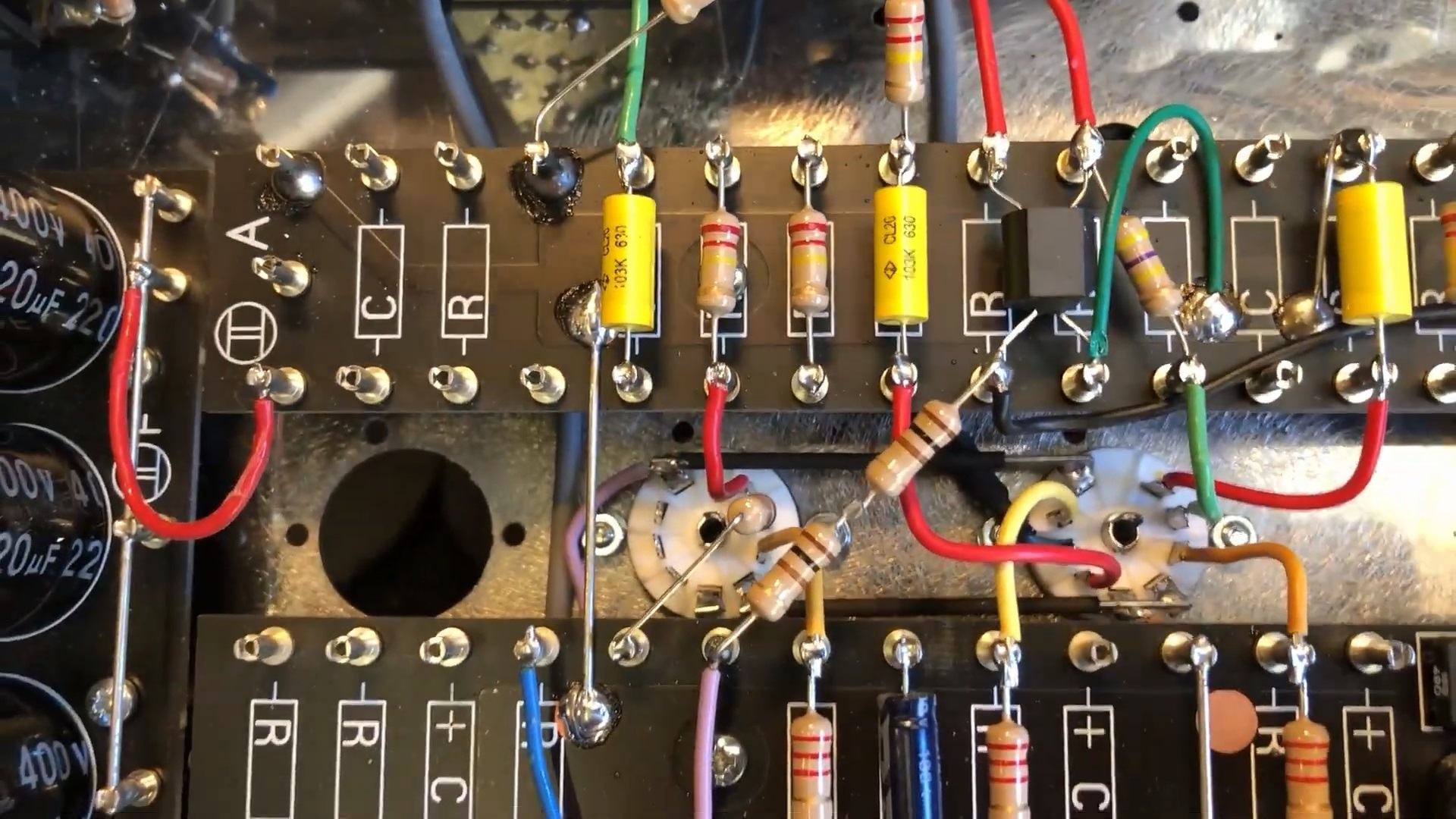

Фото плат matamp gt1.
« Последнее редактирование: Марта 07, 2026, 10:54:50 от fewa-watraco »

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1911
  • Новосибирск.
Re: Матамп GT1
« Ответ #1 : Марта 06, 2026, 06:51:14 »
Была такая тема уже
https://guitarplayer.ru/equipment-effects-amps/shema-golovy-matamr-gt1/?ysclid=mmeh5n25co924325310
А что там за крутилка VOICE - бело-голубая штучка? Конденсаторы переключает в брайте?
« Последнее редактирование: Марта 06, 2026, 06:55:57 от major73727 »

Оффлайн fewa-watraco Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3884
  • fewtubefx
Re: Матамп GT1 - фото плат
« Ответ #2 : Марта 06, 2026, 13:55:21 »
Не знаю что там за переключатели. Фото из интернета.

Оффлайн andreysk

  • Новичок
  • *
  • Сообщений: 42
  • GuitarPlayer.Ru fan!
Re: Матамп GT1
« Ответ #3 : Марта 06, 2026, 14:03:30 »
Цитата: major73727 от Марта 06, 2026, 06:51:14
Была такая тема уже
https://guitarplayer.ru/equipment-effects-amps/shema-golovy-matamr-gt1/?ysclid=mmeh5n25co924325310
А что там за крутилка VOICE - бело-голубая штучка? Конденсаторы переключает в брайте?
Это хайпас фильтр - низа навалить

Оффлайн fewa-watraco Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3884
  • fewtubefx
Re: Матамп - фото плат
« Ответ #4 : Марта 07, 2026, 10:56:38 »
Matamp 1224 mkii
« Последнее редактирование: Марта 07, 2026, 10:58:26 от fewa-watraco »

Онлайн Deviron

  • Ветеран форума
  • ******
  • Сообщений: 5138
Re: Матамп - фото плат
« Ответ #5 : Марта 07, 2026, 11:13:24 »
Новые матампы - это же другое. Знамениты тем что платы почти не повторяются, в каждом могут быть небольшие изменения.

Оффлайн fewa-watraco Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3884
  • fewtubefx
Re: Матамп - фото плат
« Ответ #6 : Марта 07, 2026, 12:13:35 »
Да хотя бы из того что есть сделать схемы преампов.
« Последнее редактирование: Марта 07, 2026, 14:03:53 от fewa-watraco »

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9101
  • Мнение - не повод получить пулю сразу.
Re: Матамп - фото плат
« Ответ #7 : Марта 07, 2026, 14:51:58 »
Все катоды имеют в данном случае стандартные значения 2к2||47u Разделительные почти все 10нФ Анод первый нестандартно для матампа 100к похоже.  Voice - это стандартный матамп/оранж F.A.C. расположен после первого каскада. Дальше видимо паралельно идёт каскад (2-й, анод 270к) с регулятором Boost, идущим на 4-й каскад (анод 220к), и другой с регулятором Gain (3-й, анод 220к), у которого вариация схемы Drive из GT120. На Бас провод уходит после третьего, может быть там же примешивается буст. С баса возвращается на 5-й каскад (анод 220к). Дальше идут регулировки середины и остальных, но разводку не видно.

... и добавил:

Плюс, я глянул оф.сайт, похоже они с тех пор, как выпустили этот на фото, ещё раз изменили схему.

... и добавил:

Цитата: fewa-watraco от Марта 07, 2026, 12:13:35
Да хотя бы из того что есть сделать схемы преампов.
Делайте стоунер-пред  :thumbs-up:
« Последнее редактирование: Марта 07, 2026, 15:08:56 от Rolly »

Оффлайн fewa-watraco Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3884
  • fewtubefx
Re: Матамп - фото плат
« Ответ #8 : Марта 07, 2026, 15:17:55 »
В гт1 видно, что один триод не ипсользуется, а одна лампа ушла на фазоинвертер, значит остается 3 триода на преамп.  В 1224 тоже один триод не используется, одна лампа ушла также на фазоинвертер, а вторая на ревербрацию. Получается также 3 триода на преамп. Если я все правильно вижу.

« Последнее редактирование: Марта 08, 2026, 18:09:30 от fewa-watraco »

Оффлайн fewa-watraco Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3884
  • fewtubefx
Re: Матамп - фото плат
« Ответ #9 : Марта 08, 2026, 18:09:53 »
Не могу найти в интернете хорошие фото плат Matamp King Street.
Если у кого есть возможность сфоткать, было бы интересно посмотреть.

Онлайн Deviron

  • Ветеран форума
  • ******
  • Сообщений: 5138
Re: Матамп - фото плат
« Ответ #10 : Марта 08, 2026, 19:08:38 »

Оффлайн fewa-watraco Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3884
  • fewtubefx
Re: Матамп - фото плат
« Ответ #11 : Марта 08, 2026, 19:37:12 »

Оффлайн fewa-watraco Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3884
  • fewtubefx
Re: Матамп - фото плат
« Ответ #12 : Марта 11, 2026, 13:55:04 »
Какой-то матамп на 6v6.

Оффлайн fewa-watraco Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3884
  • fewtubefx
Re: Матамп - фото плат
« Ответ #13 : Марта 21, 2026, 21:08:06 »
Нашел схемы оранж матамп.
