Автор Тема: Материалы новичкам.(03.10.15)+1ый проект(SHO)  (Прочитано 245686 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Dying Fetus Автор темы

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Материалы новичкам.(14.03.12)
« Ответ #165 : Июля 04, 2012, 00:12:34 »
fed13fed, из-за чего-то

Оффлайн fed13fed

  • Эксперт
  • *****
  • Сообщений: 1891
  • Репутация: +219/-105
Re: Материалы новичкам.(14.03.12)
« Ответ #166 : Июля 04, 2012, 00:23:30 »
Dying Fetus, благодарю, будем искать.

Оффлайн Snip

  • Завсегдатай
  • ***
  • Сообщений: 254
  • Репутация: +22/-2
  • SHC
Re: Материалы новичкам.(14.03.12)
« Ответ #167 : Августа 13, 2012, 16:13:43 »

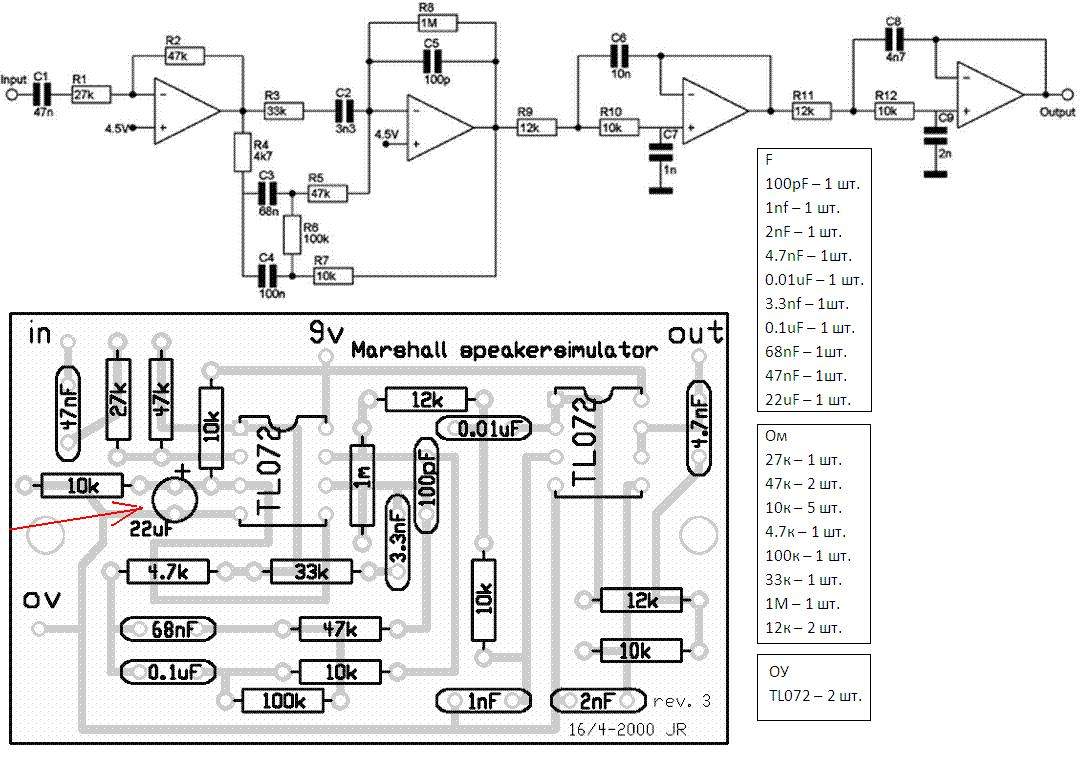

Всем привет, решил я спаять вот это спикосим, но не могу понять на схеме, что за круглый конденсатор 22uF (красной стрелкой указано), просветите пожалуйста.
Схему прилагаю

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6821
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
Re: Материалы новичкам.(14.03.12)
« Ответ #168 : Августа 13, 2012, 16:16:25 »
Snip, это электролит. У него есть полярность, желательно не путать. На схеме показано в какую сторону его запаивать контактом "+".

На корпусе электролита, как правило серой полосой, помечен МИНУСОВОЙ ("-") вывод. НЕ ПЕРЕПУТАЙ!!!

Оффлайн Snip

  • Завсегдатай
  • ***
  • Сообщений: 254
  • Репутация: +22/-2
  • SHC
Re: Материалы новичкам.(14.03.12)
« Ответ #169 : Августа 13, 2012, 16:22:46 »
kynep, Спасибо!

я смотрю в chipdip, там много разных, такой пойдет или есть какие-то конкретные, сориентируйте как выбирать подходящий /надежный.
Вот такой пойдет http://www.chipdip.ru/product/b41121a6105m000.aspx

Или какой-то другой http://www.chipdip.ru/search.aspx?tmpl=results&searchtext=%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D0%BB%D0%B8%D1%82

Я просто еще не совсем понимаю как выбрать, понял, что он из разных материалов, но какой лучше для моей цели? спасибо.

Оффлайн Dying Fetus Автор темы

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Материалы новичкам.(14.03.12)
« Ответ #170 : Августа 13, 2012, 17:58:59 »

Оффлайн norskskog

  • Завсегдатай
  • ***
  • Сообщений: 361
  • Репутация: +25/-0
Re: Материалы новичкам.(14.03.12)
« Ответ #171 : Августа 25, 2012, 12:12:13 »
Какие отличия "fiberboard" от обычного текстолита? Влияние на звук? Выше напряжение пробоя изоляции? Или что-то еще?

Оффлайн Alloder

  • Новичок
  • *
  • Сообщений: 35
  • Репутация: +0/-0
Re: Материалы новичкам.(14.03.12)
« Ответ #172 : Сентября 09, 2012, 12:09:03 »
здравствуйте, не могли бы вы посоветовать схему ламповой бошки на 100ватт(для метала), со схемой попроще? решил попробовать собрать, паять и схемы читать умею, но не разу нечего не собирал =)
« Последнее редактирование: Сентября 09, 2012, 12:11:21 от Alloder »

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6821
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
Re: Материалы новичкам.(14.03.12)
« Ответ #173 : Сентября 09, 2012, 14:47:02 »
Alloder, для начала Чамп спаяй без косяков. Потом уже хватайся за ламповые 100 ватные бошки.  :7: :pozor:

Оффлайн Alloder

  • Новичок
  • *
  • Сообщений: 35
  • Репутация: +0/-0
Re: Материалы новичкам.(14.03.12)
« Ответ #174 : Сентября 09, 2012, 15:23:39 »
Цитата: kynep от Сентября 09, 2012, 14:47:02
Alloder, для начала Чамп спаяй без косяков. Потом уже хватайся за ламповые 100 ватные бошки.  :7: :pozor:
мне будет помогать человек с опытом, так что вдвоем справимся :hitrez:
мне просто нужна подходящая схема и печатка...

Оффлайн Dying Fetus Автор темы

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Материалы новичкам.(14.03.12)
« Ответ #175 : Сентября 09, 2012, 15:36:26 »
Alloder, таких человеков было много. А так, месабуги дуал кандибобер, Есть и печатки и фото куда монтажить и всё, всё, всё.

http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1158369251


P.S> только нифига вы не соберёте.

Оффлайн cyberw01f

  • Эксперт
  • *****
  • Сообщений: 1339
  • Репутация: +50/-4
  • Every day I have the blues.
Re: Материалы новичкам.(14.03.12)
« Ответ #176 : Сентября 09, 2012, 19:59:45 »
Ребят, а никто не сталкивался, гитар включаю в усилок раскачегаренный + дист на полную, кручу громкость - всё отлично, не шуршит.
Включаю в комп, даже на необработанном звуке ужасный шорох, громче струн...
WTF? ???

Оффлайн silentjet

  • Завсегдатай
  • ***
  • Сообщений: 338
  • Репутация: +9/-2
Re: Материалы новичкам.(14.03.12)
« Ответ #177 : Сентября 09, 2012, 22:26:53 »
Цитата: cyberw01f от Сентября 09, 2012, 19:59:45
Ребят, а никто не сталкивался, гитар включаю в усилок раскачегаренный + дист на полную, кручу громкость - всё отлично, не шуршит.
Включаю в комп, даже на необработанном звуке ужасный шорох, громче струн...
WTF? ???
"Подпалил" входную микруху "розкачанным" сигналом в линию карточки.

Оффлайн cyberw01f

  • Эксперт
  • *****
  • Сообщений: 1339
  • Репутация: +50/-4
  • Every day I have the blues.
Re: Материалы новичкам.(14.03.12)
« Ответ #178 : Сентября 10, 2012, 23:28:43 »
silentjet, не, не вариант. куда я только не втыкался) а звучки у меня sh-1, явно не такого сильного выхлопа чтобы звуковуху палить  ???

... и добавил:

Поясню, если не крутить пот, играется просто отлично

Оффлайн ne7v

  • Опытный
  • ****
  • Сообщений: 899
  • Репутация: +30/-2
  • Делай что должен,и будет что будет!
Re: Материалы новичкам.(14.03.12)
« Ответ #179 : Сентября 18, 2012, 22:36:57 »
Может скажет кто пару слов о этих трансах)))
Были позаимствованы от старенького муз.центра!)
