Автор Тема: Материалы новичкам.(03.10.15)+1ый проект(SHO)  (Прочитано 237709 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Mudlakh

  • Частый посетитель
  • **
  • Сообщений: 222
  • Репутация: +23/-0
  • GuitarPlayer.Ru fan!
Re: Материалы новичкам.(03.10.15)+1ый проект(SHO)
« Ответ #315 : Октября 22, 2015, 17:42:39 »

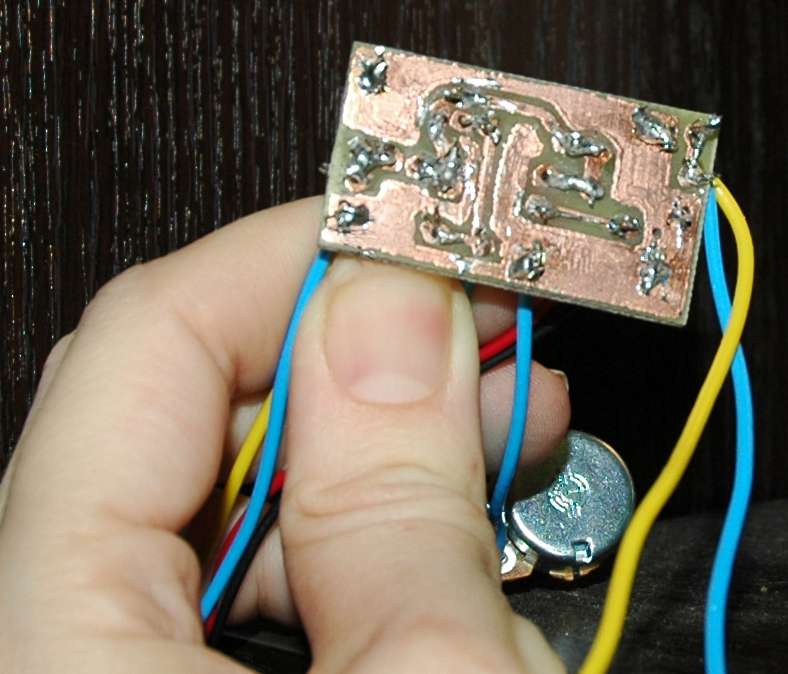

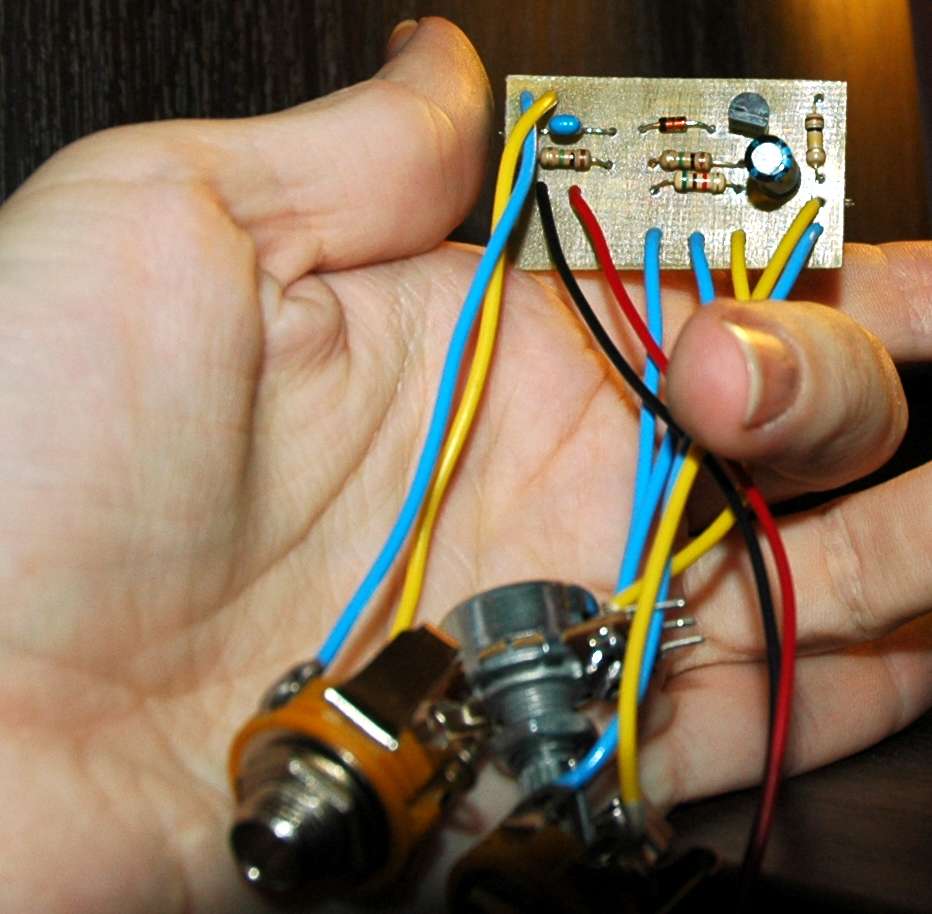

Ок, чуть позже закину.

... и добавил:

В списке деталей указан резистор 47(100) кОм 0,125 Вт. Я правильно понял, что это значит 47 кОм или 100 кОм на выбор? Если да, то на что это влияет?

... и добавил:

« Последнее редактирование: Октября 22, 2015, 19:19:52 от Mudlakh »

Оффлайн belko.loc

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +0/-0
Re: Материалы новичкам.(03.10.15)+1ый проект(SHO)
« Ответ #316 : Октября 23, 2015, 09:50:23 »
Друзья, задумал собрать футсвич, подскажите какие нужно брать кнопки?
Вот выдержка с сайта производителя фута для моей головы "В приборе установлены кнопки переключающего типа ("toggle", "latch"). Это означает, что изменение состояния футсвича (вкл/выкл, ON/OFF) происходит при каждом нажатии и сохраняется после отпускания кнопки. Будьте уверены, что устройство, к которому вы собираетесь подключить FS-2, поддерживает переключатели такого типа."

Оффлайн Dying Fetus Автор темы

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Материалы новичкам.(03.10.15)+1ый проект(SHO)
« Ответ #317 : Октября 23, 2015, 11:10:21 »
Mudlakh, ничего толком не понятно. режимы по постоянке нормальные?
belko.loc, с фиксацией

Оффлайн belko.loc

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +0/-0
Re: Материалы новичкам.(03.10.15)+1ый проект(SHO)
« Ответ #318 : Октября 23, 2015, 11:38:29 »
Mudlakh, ничего толком не понятно. режимы по постоянке нормальные?
belko.loc, с фиксацией

Т.Е. обычная SPST?

Спасибо.

Оффлайн Mudlakh

  • Частый посетитель
  • **
  • Сообщений: 222
  • Репутация: +23/-0
  • GuitarPlayer.Ru fan!
Re: Материалы новичкам.(03.10.15)+1ый проект(SHO)
« Ответ #319 : Октября 23, 2015, 11:47:05 »
Mudlakh, ничего толком не понятно. режимы по постоянке нормальные?
belko.loc, с фиксацией
Да нету тестера пока. Попробовать поменять транзистор?

Оффлайн Dying Fetus Автор темы

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Материалы новичкам.(03.10.15)+1ый проект(SHO)
« Ответ #320 : Октября 23, 2015, 12:06:06 »
Mudlakh, это мы всегда успеем. посмотри, нет ли лишних контактов там, где не должно быть. потом попробуй откинь диод с одной стороны

Оффлайн Mudlakh

  • Частый посетитель
  • **
  • Сообщений: 222
  • Репутация: +23/-0
  • GuitarPlayer.Ru fan!
Re: Материалы новичкам.(03.10.15)+1ый проект(SHO)
« Ответ #321 : Октября 23, 2015, 12:09:08 »
Mudlakh, это мы всегда успеем. посмотри, нет ли лишних контактов там, где не должно быть. потом попробуй откинь диод с одной стороны
Контакты просмотрел внимательно все. Диод попробую, спасибо

Оффлайн Dying Fetus Автор темы

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Материалы новичкам.(03.10.15)+1ый проект(SHO)
« Ответ #322 : Октября 23, 2015, 12:12:54 »
Mudlakh, лучше просмотреть на свет и каким-нибудь канцеляром или прочим прочистить между дорожками.

схема то простая.

Оффлайн Mudlakh

  • Частый посетитель
  • **
  • Сообщений: 222
  • Репутация: +23/-0
  • GuitarPlayer.Ru fan!
Re: Материалы новичкам.(03.10.15)+1ый проект(SHO)
« Ответ #323 : Октября 23, 2015, 17:11:02 »
Проверил еще раз все контакты, прочистил между дорогами. Транзистор всеж поменял на новый. Изменений нет(( Диод отпаял одну ногу - идет сильный гудёж, при касании к струнам треск.

Оффлайн Dying Fetus Автор темы

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Материалы новичкам.(03.10.15)+1ый проект(SHO)
« Ответ #324 : Октября 23, 2015, 17:20:52 »
Mudlakh, сдаётся мне, что транзистор нужно перевернуть вроде. типа истоком к потенциометру

Оффлайн Mudlakh

  • Частый посетитель
  • **
  • Сообщений: 222
  • Репутация: +23/-0
  • GuitarPlayer.Ru fan!
Re: Материалы новичкам.(03.10.15)+1ый проект(SHO)
« Ответ #325 : Октября 23, 2015, 18:37:45 »
Вот щас я вообще ничего не понимаю  :7: Перевернул транзистор. Изменений ноль! Тихо-тихо играет. При повороте потца усиление идет, даже слегка подгружает, но если бы я напрямую на такой громкости усила подключился бы, стекла повылетали бы

Оффлайн Dying Fetus Автор темы

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Материалы новичкам.(03.10.15)+1ый проект(SHO)
« Ответ #326 : Октября 23, 2015, 19:01:41 »
Mudlakh, чего конкретно не понятно? надо смотреть на карту напряжений и фото в режиме макро. Чудес то не бывает) Про транзистор -  надо проверить, так ли он был впаян. Я посмотрел даташит, определился, где какая ножка и решил проверить, соответствует ли, вроде сток с истоком был попутан

Оффлайн Mudlakh

  • Частый посетитель
  • **
  • Сообщений: 222
  • Репутация: +23/-0
  • GuitarPlayer.Ru fan!
Re: Материалы новичкам.(03.10.15)+1ый проект(SHO)
« Ответ #327 : Октября 23, 2015, 19:29:46 »
Нормального фото никак не получается сделать. Бликует, ничо не видно. А диод важно, какой стороной впаивать?

Оффлайн Dying Fetus Автор темы

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Материалы новичкам.(03.10.15)+1ый проект(SHO)
« Ответ #328 : Октября 23, 2015, 19:36:57 »
Mudlakh, ну он в одну сторону пропускает, а в другую нет, если в кратце

Оффлайн Mudlakh

  • Частый посетитель
  • **
  • Сообщений: 222
  • Репутация: +23/-0
  • GuitarPlayer.Ru fan!
Re: Материалы новичкам.(03.10.15)+1ый проект(SHO)
« Ответ #329 : Октября 23, 2015, 19:56:34 »
Mudlakh, ну он в одну сторону пропускает, а в другую нет, если в кратце
То есть, если бы он был впаян не той стороной, сигнала не было бы даже этого тихого?. И как бы все-таки уточнить, как правильно должен быть впаян транзистор? как определить у него сток/исток?
P.S.Прошу прощения за назойливость и тупые вопросы)) Очень уж не хочется бросать на полдороге

... и добавил:

Где сток, где исток, разобрался) Истоком к потенциометру надо?
« Последнее редактирование: Октября 23, 2015, 20:15:08 от Mudlakh »
