Re: MicroDistortion и его друзья...
« Ответ #60 : Января 31, 2013, 22:50:14 »

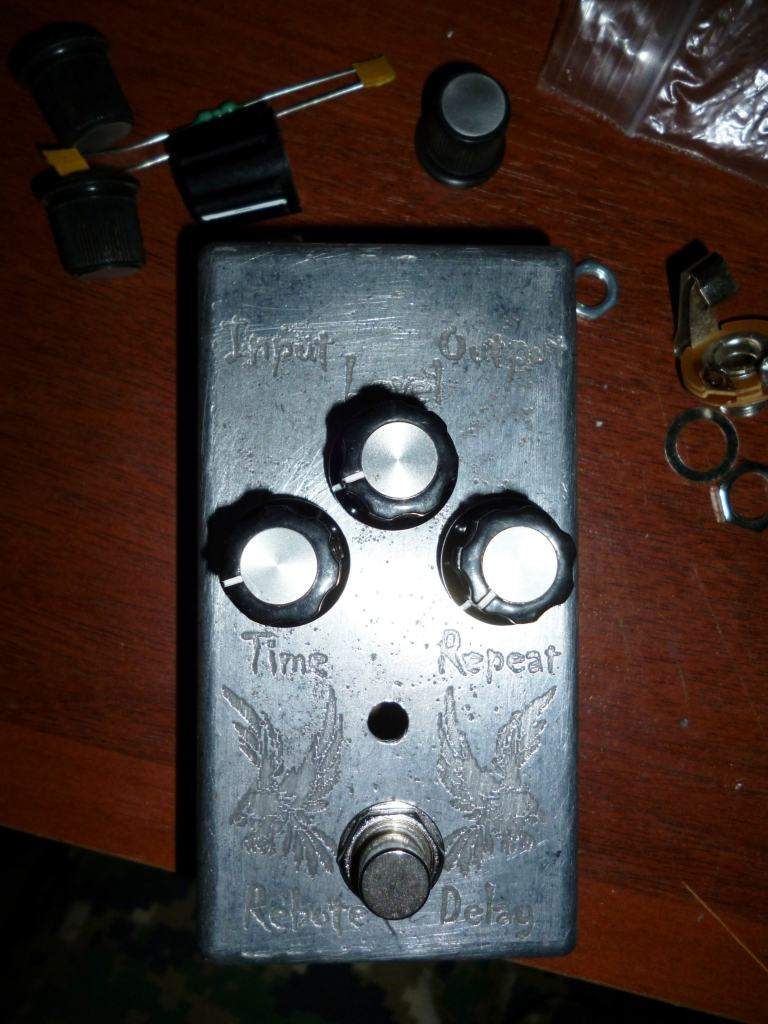

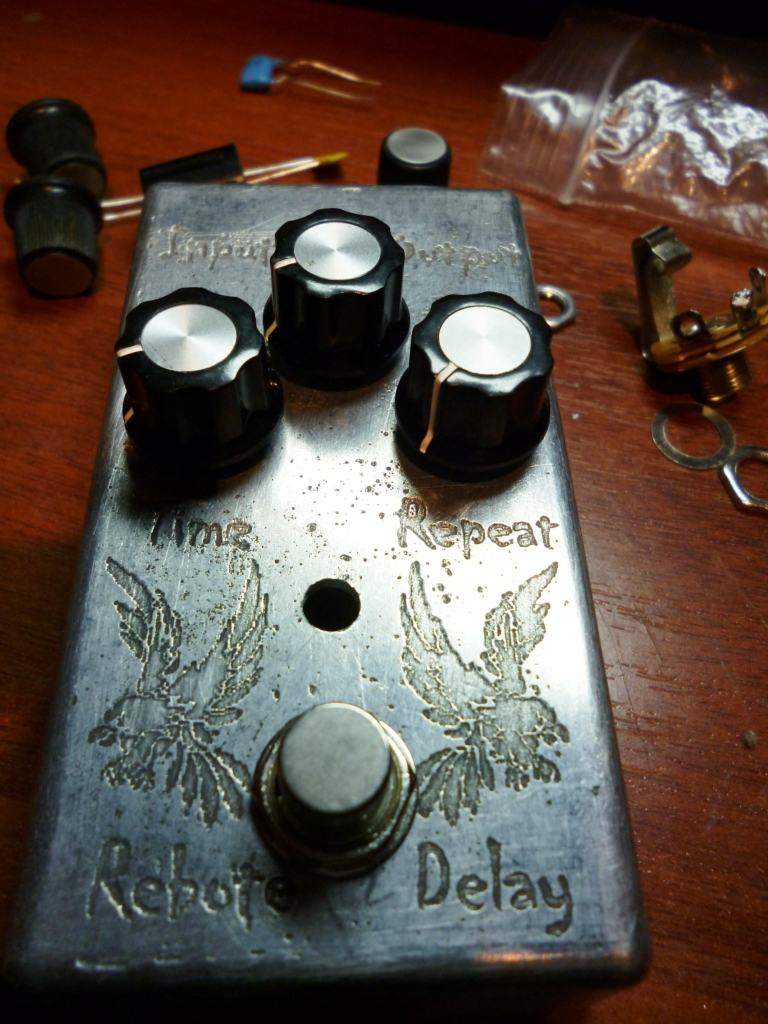

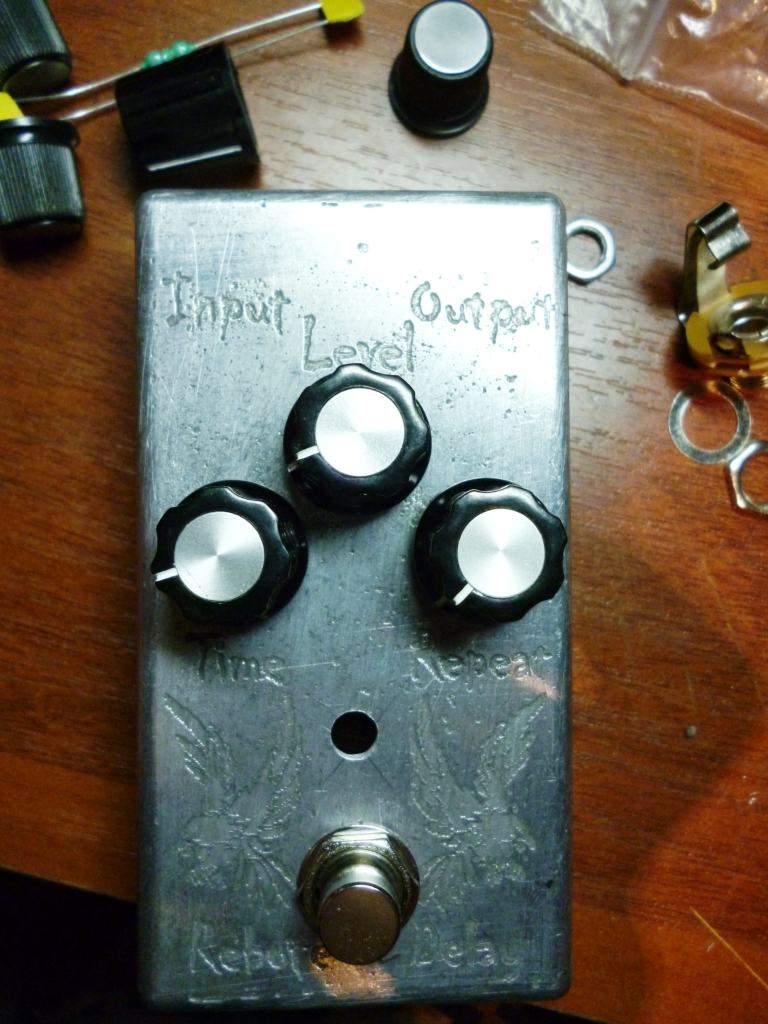

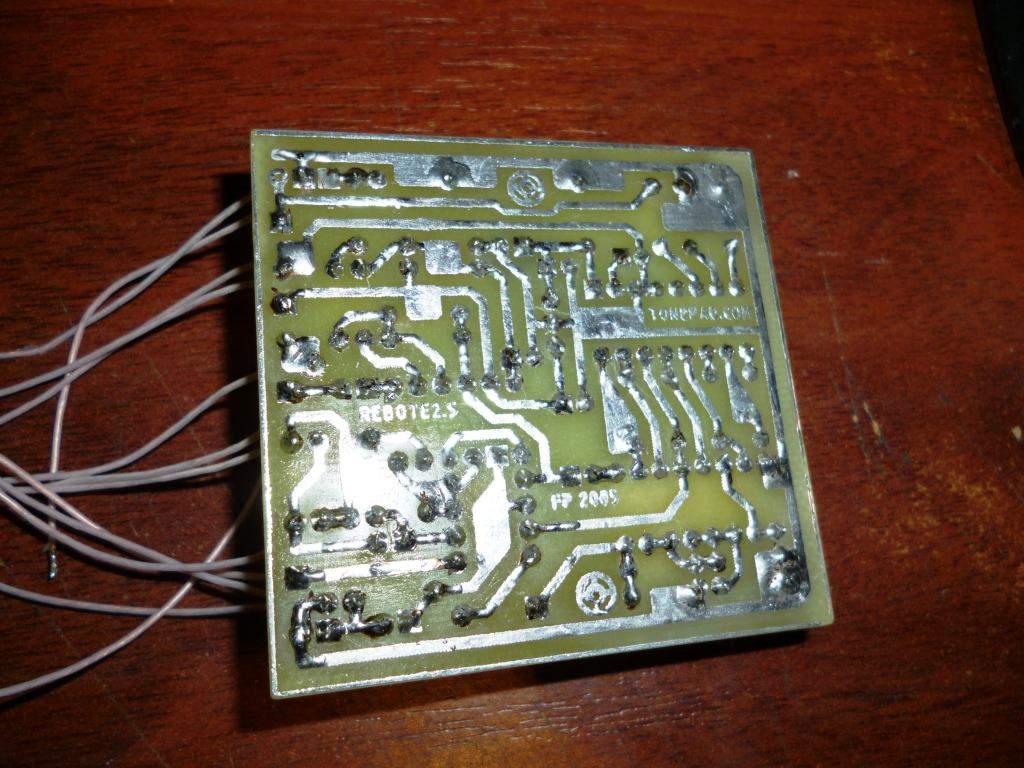

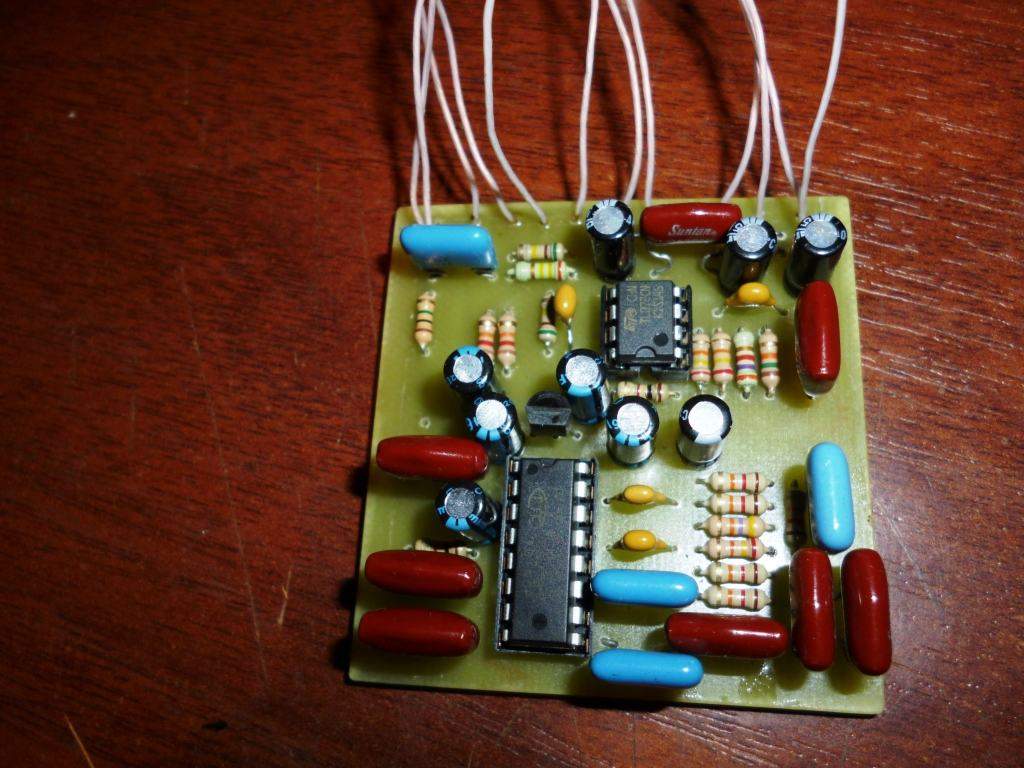

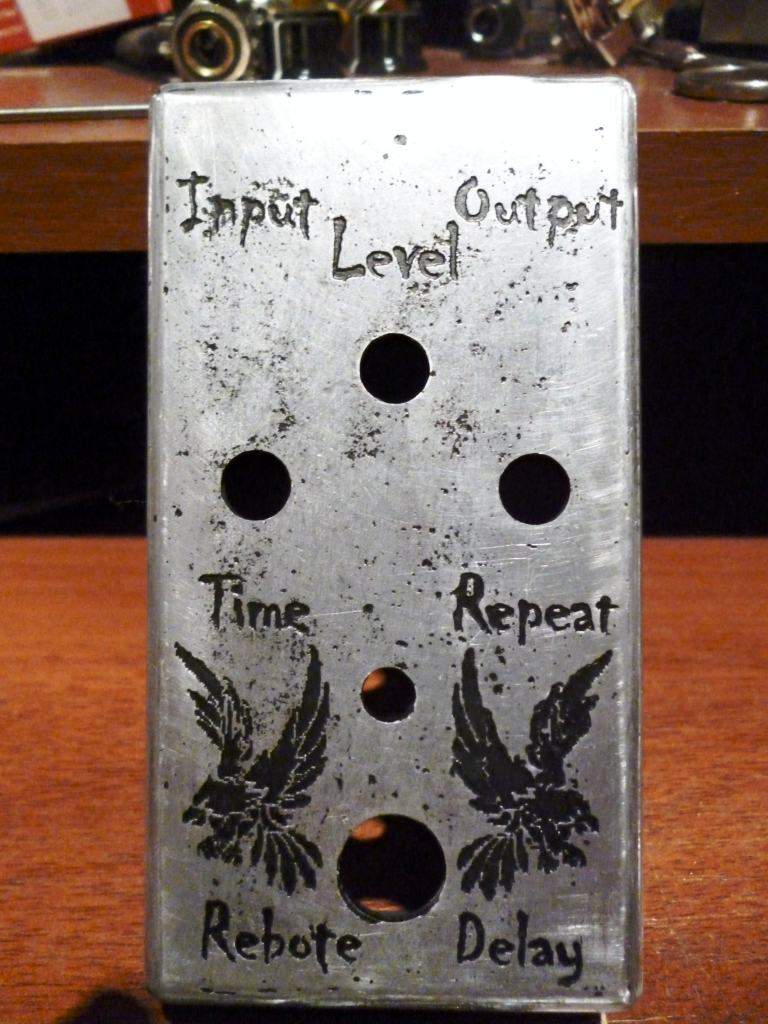

Запилил сегодня наконец Ребот 2.5 после неудачного эксперимента с самодельной печаткой :hmmm:... Ну что сказать, делайте на оригинальных чертежах если они есть и не е...ите себе мозги ;) Первый эксперимент по травлению корпуса Гаинта в хлориде меди прошёл почти успешно :hmmm:... Надо экспериментировать с ЛУТом или переходить на фоторезист :hitrez:

Оффлайн Samsara

  • Завсегдатай
  • ***
  • Сообщений: 287
  • Репутация: +28/-0
Re: MicroDistortion и его друзья...
« Ответ #61 : Января 31, 2013, 23:13:11 »
Затереть, то что вытравленно, черной или белой краской и корпус будет нормальный  :) Плюсанул бы)

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Репутация: +68/-0
  • Process engineer...
Re: MicroDistortion и его друзья...
« Ответ #62 : Января 31, 2013, 23:14:42 »
Ну я чёрной планирую :rolleyes:, да ещё эти подтравы-точки ;) будет выглядеть УХ :hitrez:

Оффлайн Салют

  • Завсегдатай
  • ***
  • Сообщений: 418
  • Репутация: +67/-7
Re: MicroDistortion и его друзья...
« Ответ #63 : Января 31, 2013, 23:18:31 »
ficus1987, где хлорид меди взять?

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Репутация: +68/-0
  • Process engineer...
Re: MicroDistortion и его друзья...
« Ответ #64 : Января 31, 2013, 23:21:59 »
Медный купорос растворить в воде и смешать с поваренной солью до тёмнозелёного цвета, и получим хлорид меди и сульфат натрия, прямо в этой смеси травим, держа протравливаемую деталь у поверхности, примерно каждые 30 секунд вынимаем заготовку и с помощью очень мягкой кисти в емкости с водой снимаем медные отложения, работаем аккуратно иследим чтоб краска не отваливалась когда чистим делаль :hmmm:
« Последнее редактирование: Января 31, 2013, 23:26:59 от ficus1987 »

Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3413
  • Репутация: +326/-1
  • :-)
Re: MicroDistortion и его друзья...
« Ответ #65 : Февраля 01, 2013, 08:44:14 »
алхимики блин

Оффлайн Салют

  • Завсегдатай
  • ***
  • Сообщений: 418
  • Репутация: +67/-7
Re: MicroDistortion и его друзья...
« Ответ #66 : Февраля 01, 2013, 14:54:27 »
ficus1987, вроде там при смешивании получается то ли тетрахлоркупрат натрия, то ли ещё что-то такое с дикой формулой. Я пробовал как-то, там фиг поймёшь какой букет реактивов получается. Оно в зависимости от температуры вроде как в осадок должно выпадать, но чё-то у меня ничего не выпадало

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Репутация: +68/-0
  • Process engineer...
Re: MicroDistortion и его друзья...
« Ответ #67 : Февраля 01, 2013, 18:09:08 »
Чтоб тетрахлоркупрат был, в растворе должен быть избыток хлорида натрия ;)... По идее его там не должно быть потому как медь из него оседает на протравливаемую поверхность ???

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: MicroDistortion и его друзья...
« Ответ #68 : Февраля 01, 2013, 18:12:05 »
Когда травил купоросом, ставил на старый советский холодильник - непрерывная виброочистка + ускорении реакции в несколько раз)) И всё это в мягком, не разрушающем ЛУТ режиме) Рекомендую)

Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3413
  • Репутация: +326/-1
  • :-)
Re: MicroDistortion и его друзья...
« Ответ #69 : Февраля 01, 2013, 18:12:21 »
Цитата: ficus1987 от Января 31, 2013, 23:21:59
Медный купорос растворить в воде и смешать с поваренной солью до тёмнозелёного цвета, и получим хлорид меди и сульфат натрия, прямо в этой смеси травим, держа протравливаемую деталь у поверхности, примерно каждые 30 секунд вынимаем заготовку и с помощью очень мягкой кисти в емкости с водой снимаем медные отложения, работаем аккуратно иследим чтоб краска не отваливалась когда чистим делаль :hmmm:

надо в почти кипящей воде разводить? я так делал для травления плат. там какая-то хитрая комплексная соль получается

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Репутация: +68/-0
  • Process engineer...
Re: MicroDistortion и его друзья...
« Ответ #70 : Февраля 01, 2013, 18:26:25 »
Я в тёплой разводил, от силы градусов 50 была вода ???

... и добавил:

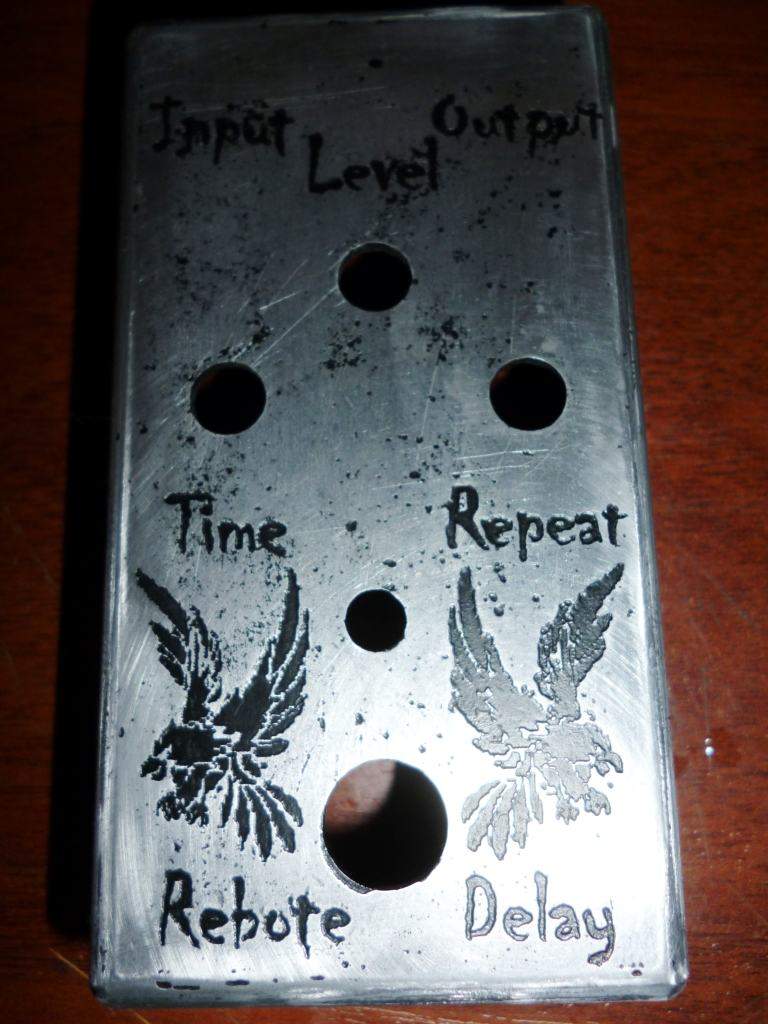

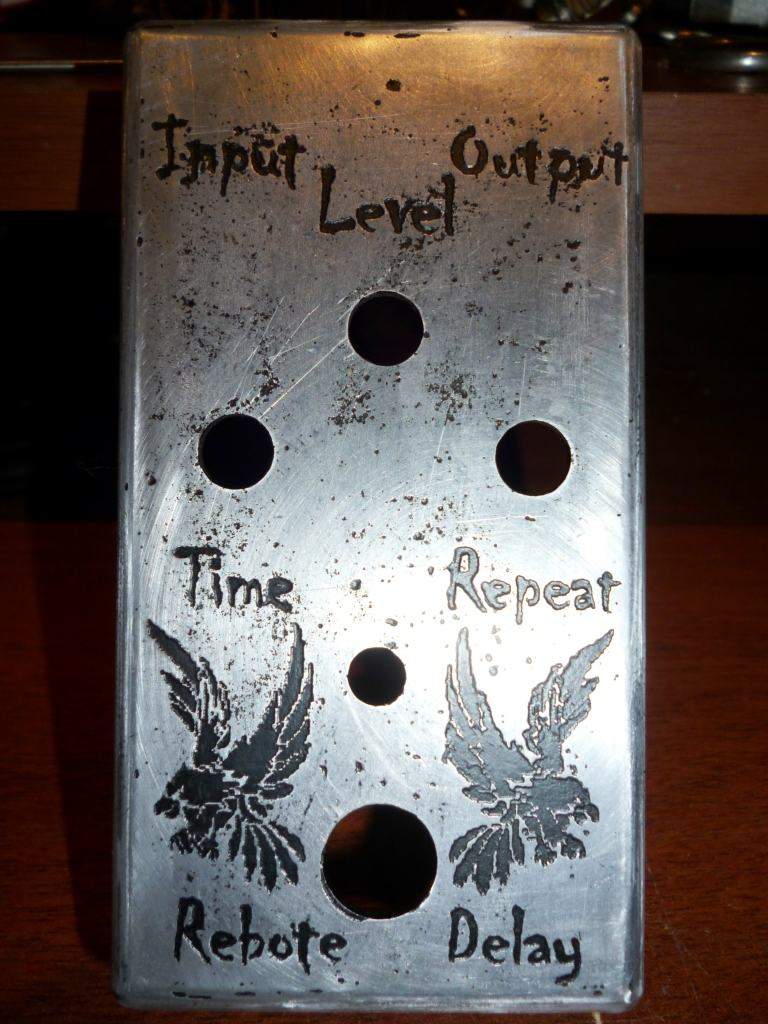

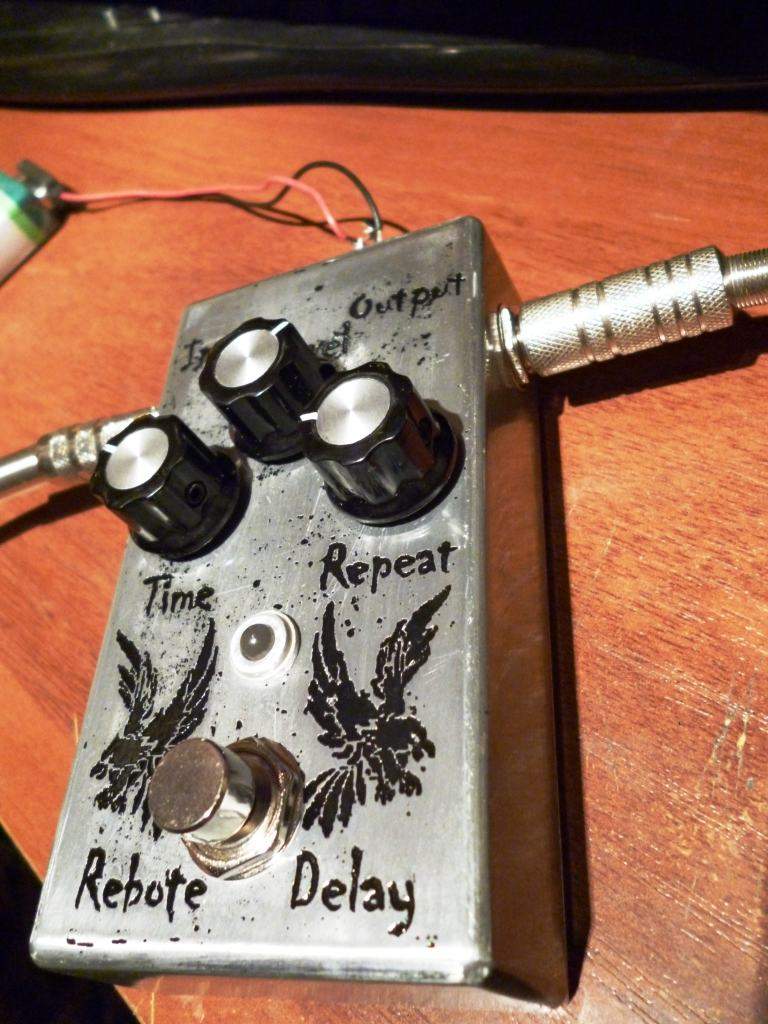

Вот так получилось с чернением ??? По моему не плохо для первого раза :hmmm:
« Последнее редактирование: Февраля 01, 2013, 18:53:10 от ficus1987 »

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1851
  • Репутация: +115/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: MicroDistortion и его друзья...
« Ответ #71 : Февраля 01, 2013, 19:04:37 »
ficus1987, очень неплохо. И я сейчас думаю над дизайном наклейки на дилей. Ничего только в голову не приходит...

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Репутация: +68/-0
  • Process engineer...
Re: MicroDistortion и его друзья...
« Ответ #72 : Февраля 01, 2013, 19:19:37 »
Сейчас тоже продумываю переделку корпуса дисторшна ???... Тоже травить хочу :rolleyes: результат понравился :hitrez:... Попробуй корпус в стиле окраски питона ???

Оффлайн ficus1987 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2050
  • Репутация: +68/-0
  • Process engineer...
Re: MicroDistortion и его друзья...
« Ответ #73 : Февраля 03, 2013, 19:32:32 »

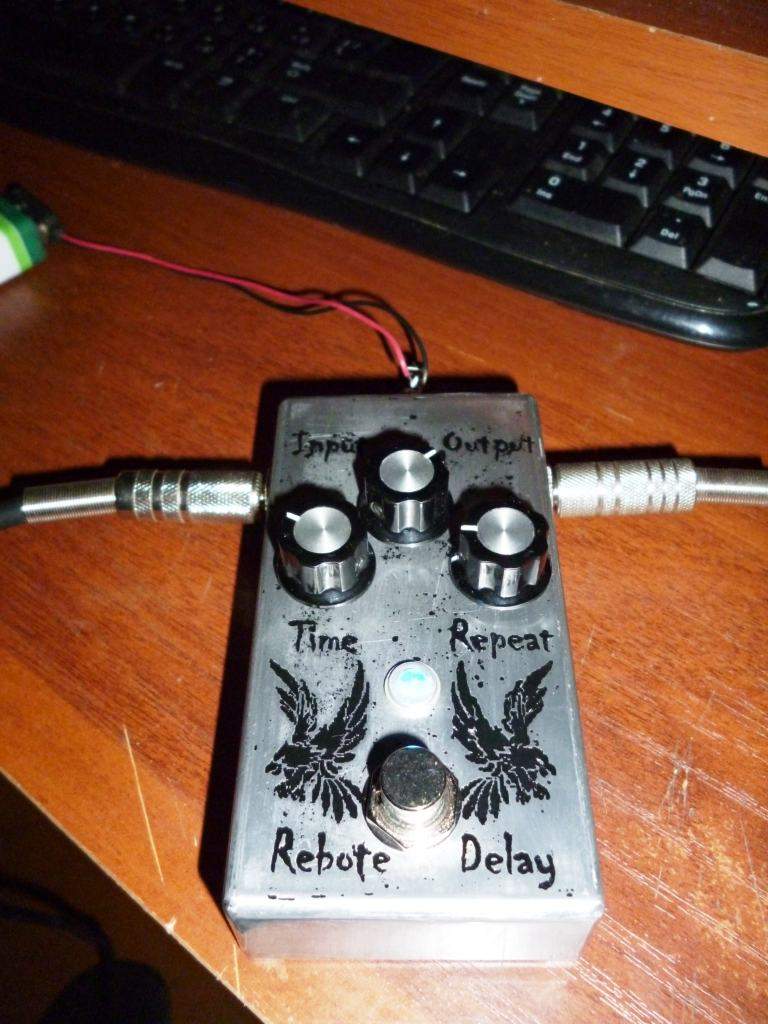

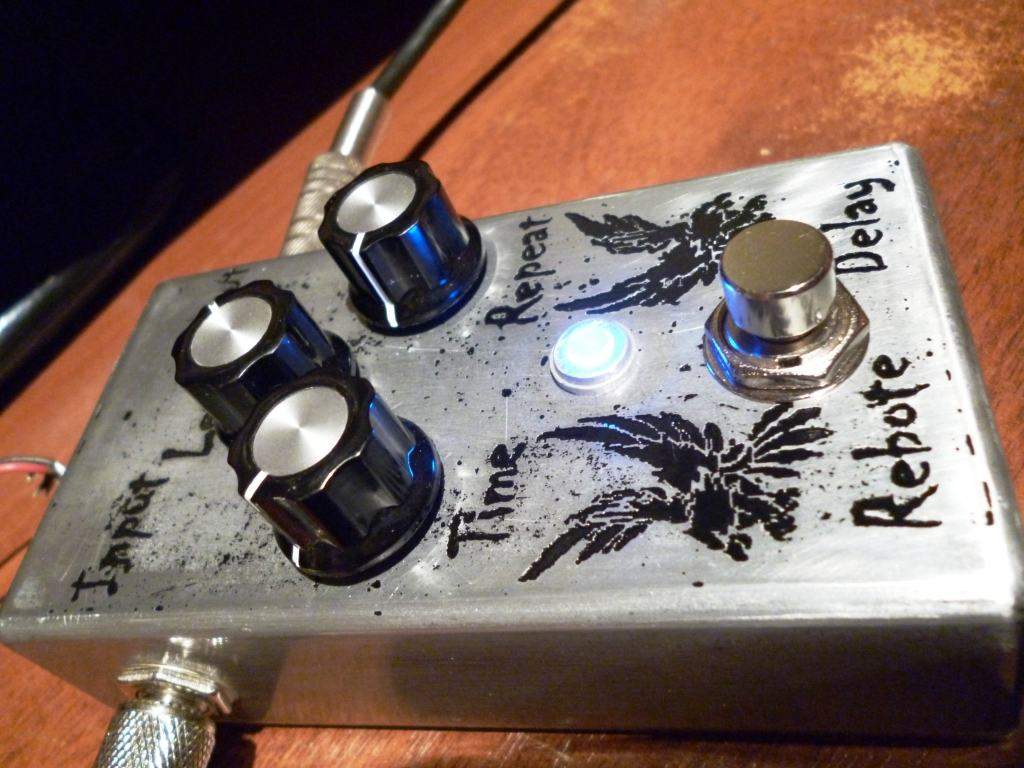

Корпус чуток полирнул и прошёлся пару раз акриловым лаком :hitrez:... В общем ваше мнение господа...

Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3413
  • Репутация: +326/-1
  • :-)
Re: MicroDistortion и его друзья...
« Ответ #74 : Февраля 03, 2013, 19:36:27 »

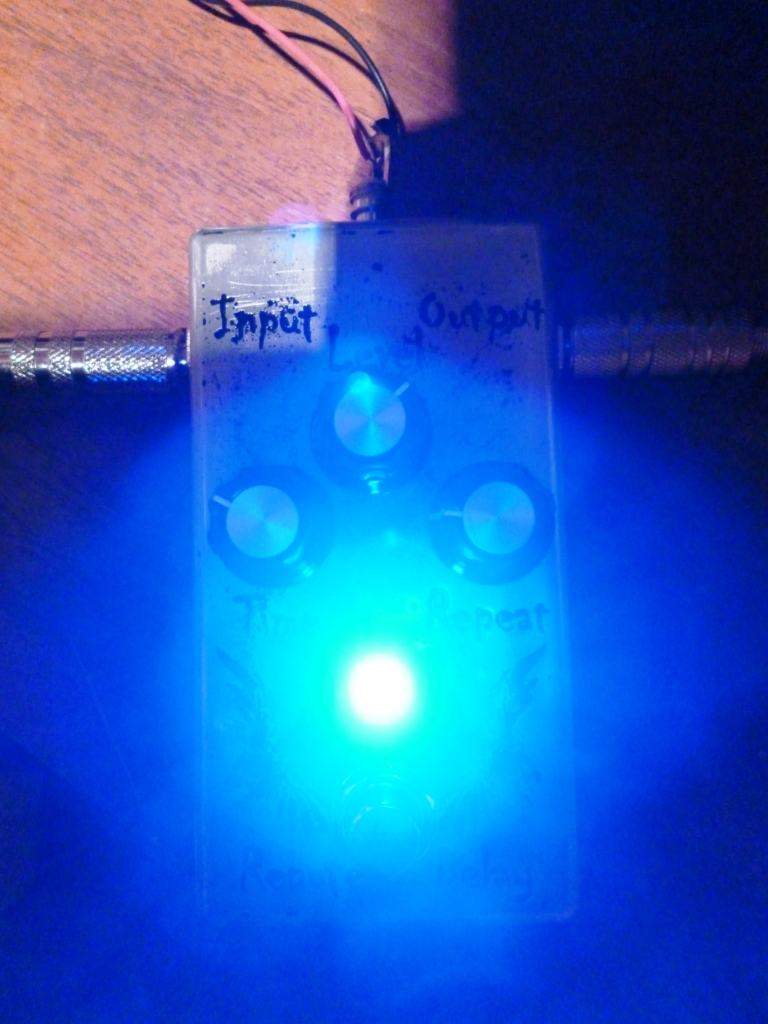

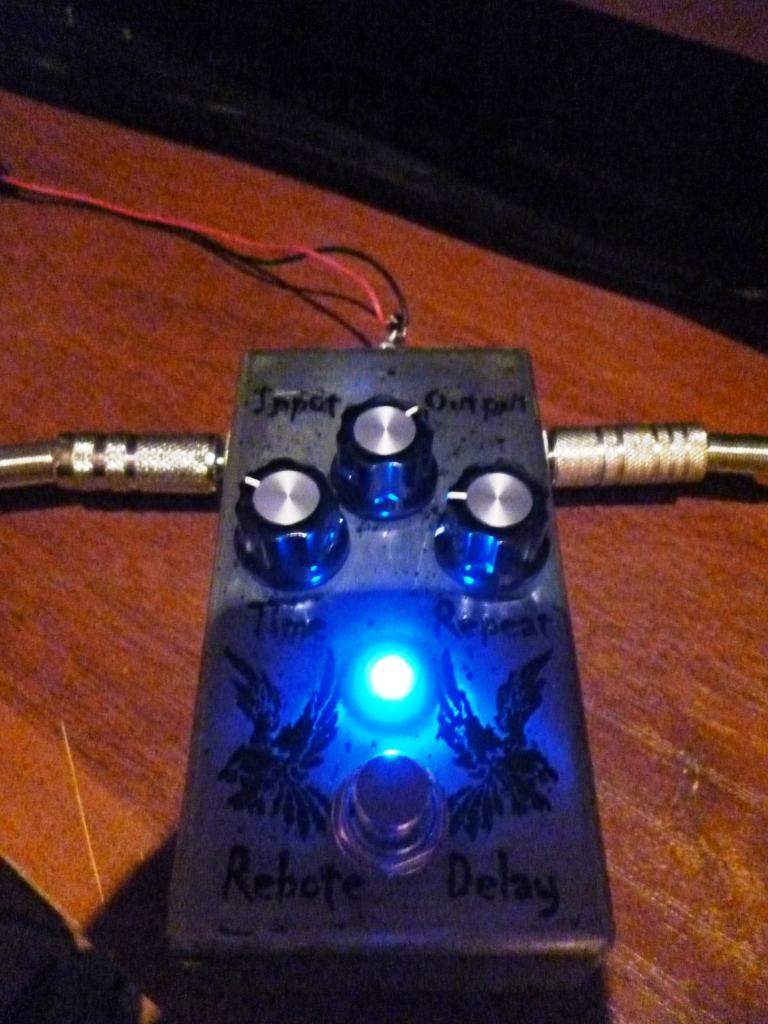

синий прожектор убивает  :7:
