--AZG. Очень неплохо! Молодец!
Высшая похвала. Спасибо!
--по кнопкам планируется попадать ногой? Красные которые?
по кнопкам можно попасть большим пальцем ноги 8-) Иначе это была бы гробовая доска, как берингер. Я часто ставлю на диван, кручу ручки и жму кнопки руками.
--Мне проще сделать преамп с релейным управлением,
Один преамп не катит, проц как будешь управлять?

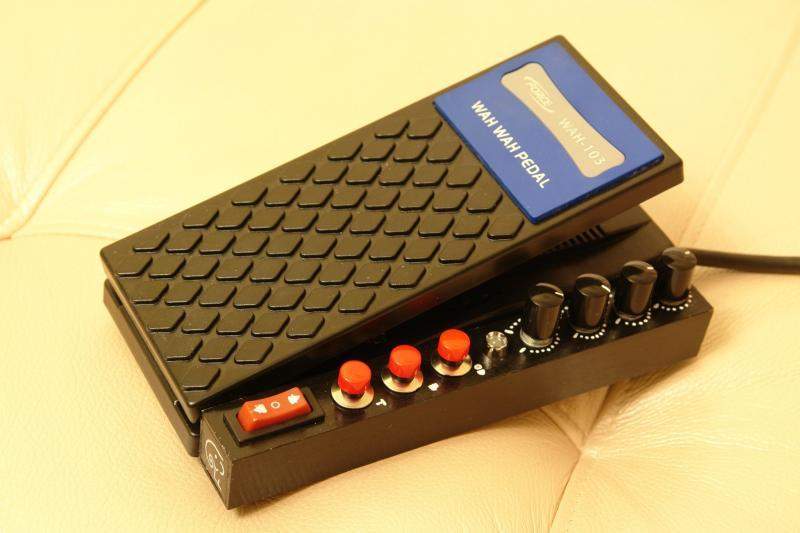

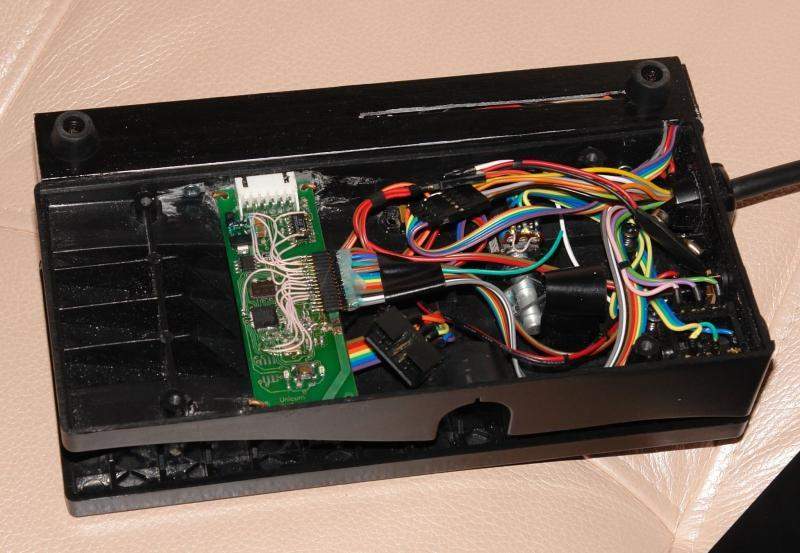

Штука сварганена фактически за пару дней. Обычный корпус, самый дешёвый, сбоку алюминиевый квадратный профиль, покрашенный чёрным индустриальным маркером Edding 950 за минуту, надписи - белый "жидкий" маркер Edding 780 (рекомендую оба маркера, для ленивых и жадных), детали - обычные из магазина, SMD 0603. Плата с процом AtMega32 QFN - с работы стащил, был когда то проект. Поэтому всё на проводах, не очень эстетично. Плата посажена на "пеньки" отлитые из эпоксидки и вплавлены держатели из медной проволоки, там следы их обточки, что неаккуратно светится пылью в свете вспышки; на самом деле не всё так страшно там. Питается от батарейки (~30mA) или снаружи.

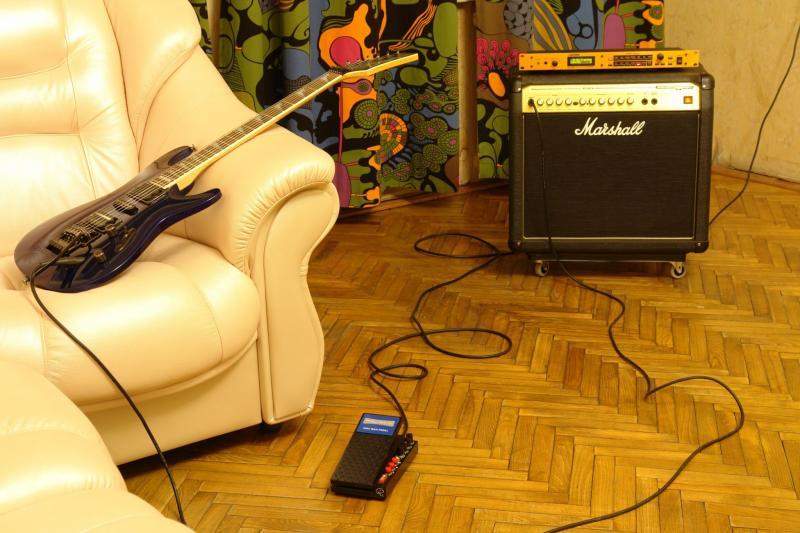

Кабель на 12 жил, гибкий, как сцотона. Там миди, питание, выходы на свитч-кнопки для комба и проца, аналоговый выход с педали для проца. Т.о. подходить к железке нафиг не надо, всё делается с дивана. Комб на доске для разделки ИКЕА + колёсики ИКЕА + чёрная изолента. Можно катать по комнате, а жене - мыть пол за ним (условие контракта). Там же, на доске, смонтированы блоки питания и удлинитель, так что всё компактно, мобильно и аккуратно.
Программирование миди достаточно простое. Проблема ток с педалью: надо калибровать крайние положения и скорость нарастания сигнала должна быть достаточно высокой, иначе будет ступенчатое нарастание, неприятное на слух. У меня при нажатии педали примерно за 0.5 сек выдаётся порядка 50 значений. В остальном - опрос резисторов "веером", отсечение старших 7ми бит, сравнение со старым значением, и если было изменение - шлём миди. Кнопка патч вперёд/назад. Контроль разряда батареи через АЦП. Режим настройки. Режим тестирования периферии. Сохранена функция обычной аналоговой педали (там сдвоенный резистор), с выводом на задницу джека.
По баблу - больше всего стоит корпус (1000р, и ещё поискать!) Остального на 500, наверное. Кабель на 12 жил дорогой достаточно, остальное - рассыпуха.
