Всем привет.
Давно я хотел "запилить" себе ламповый микрофонный преамп, но все руки не доходили. Относительно недавно обнаружил пред, который народ активно клонирует и не только у них, но и у нас
Называется он Gyratec IX - Dual Microphone preamp и производится он датской компанией Gyraf Audio. И, что характерно, руководитель этой компании Jakob Erland мало того, что не против клонирования этого самого преда, а очень активно помогает всем желающим на соответствующем форуме.
Собственно, вот ссылка на сайт производителя:
http://www.gyraf.dk/На этом же сайте в разделе DIY-projects содержится исчерпывающая информация о том, как этот самый пред сделать, включая схемы, платы и т.д.
Здесь можно заказать не только платы, но кит (что я, собственно, и сделал):
https://pcbgrinder.com/index.php?route=product/product&path=60&product_id=70Здесь можно купить входные/выходные трансы:
http://www.don-audio.com/"Официальная" тема по преду:

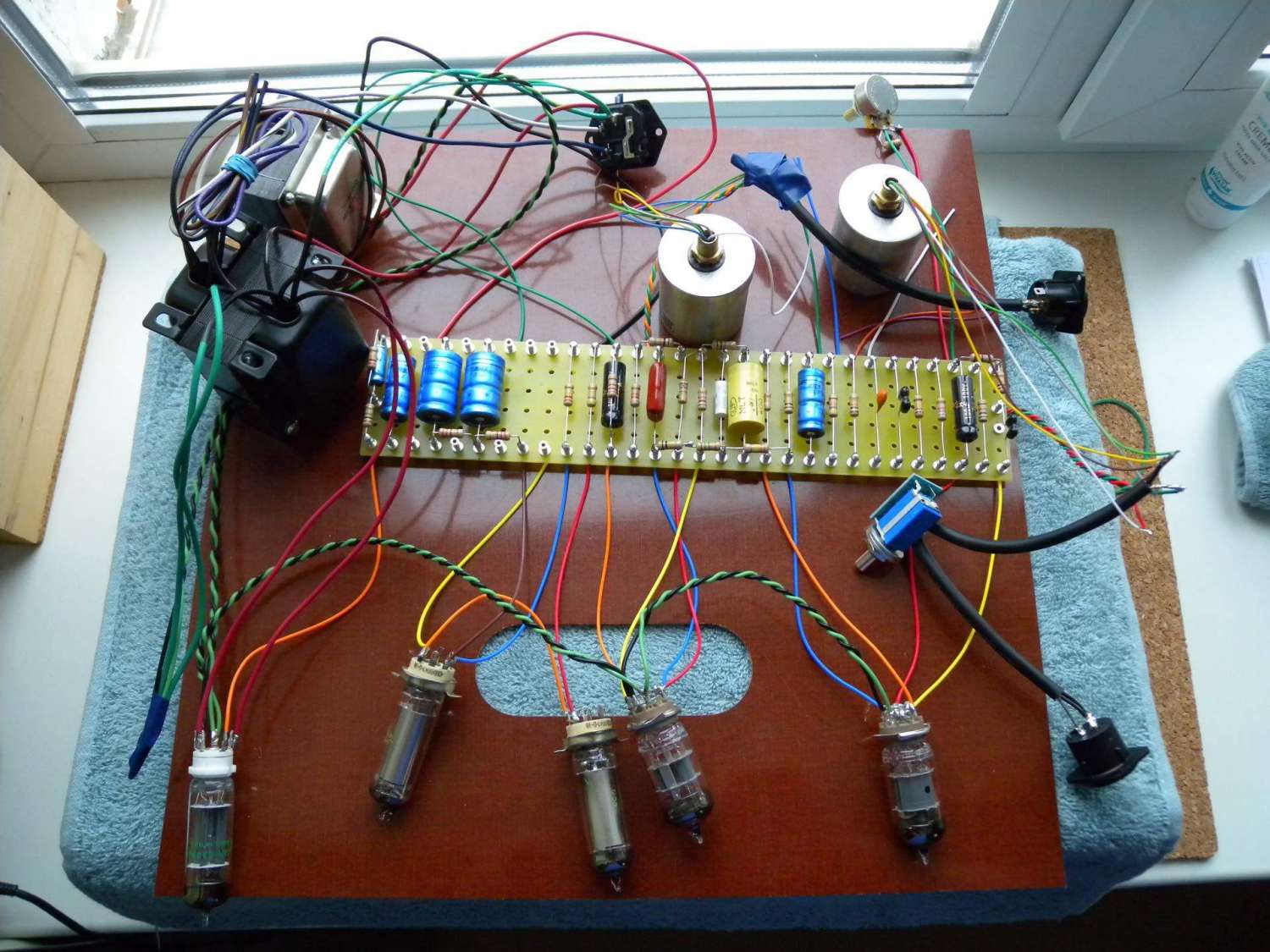

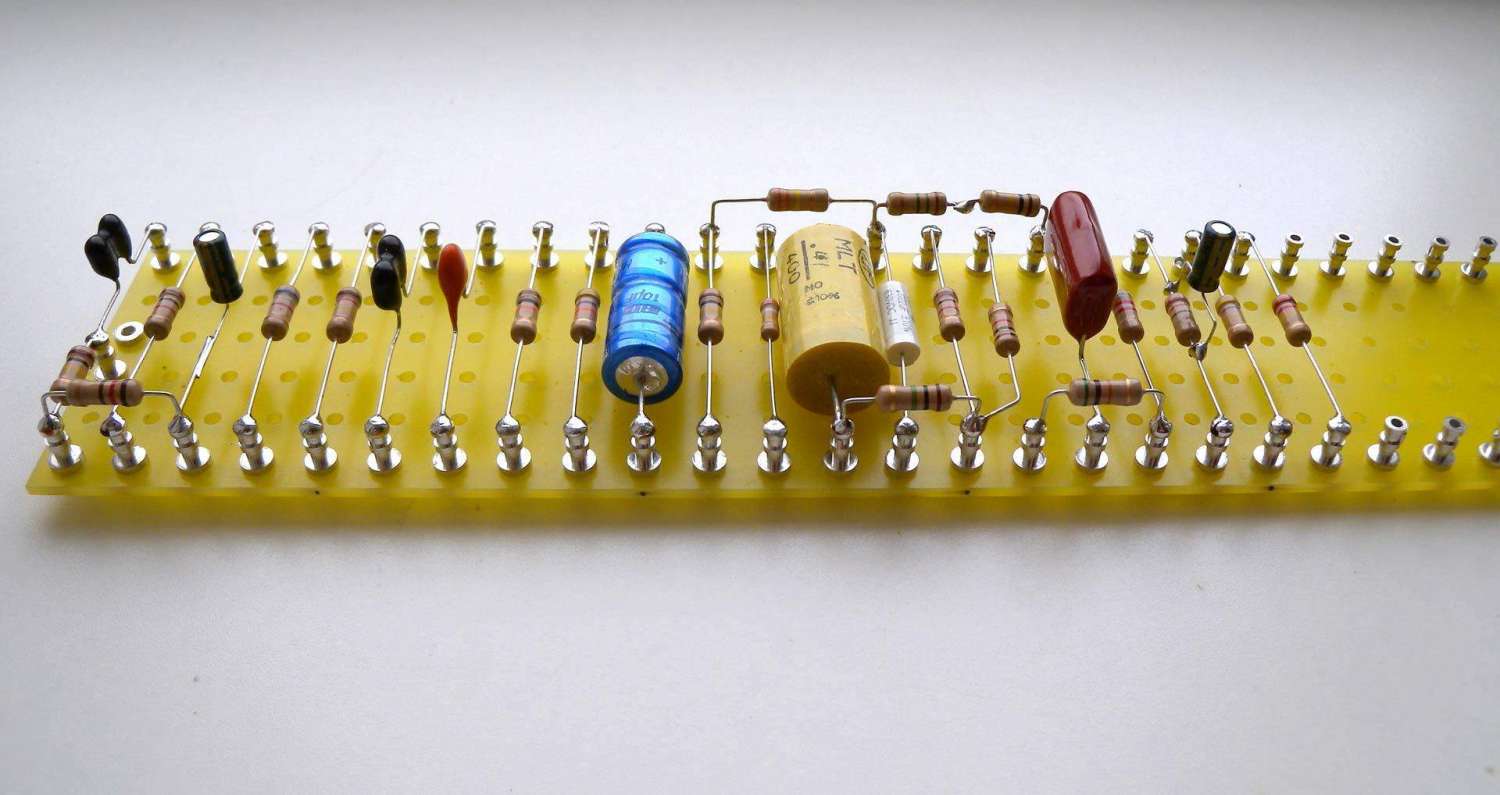

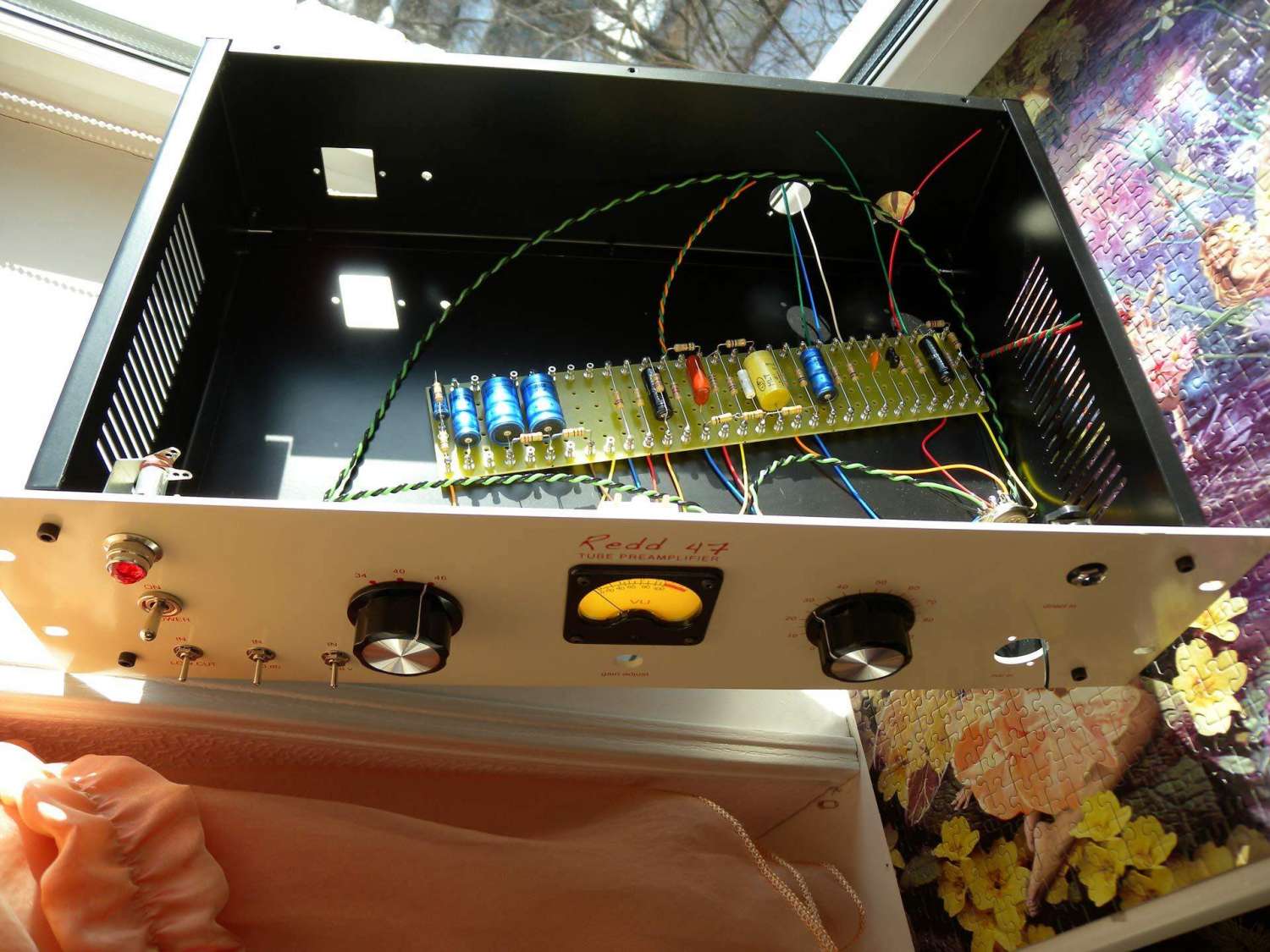

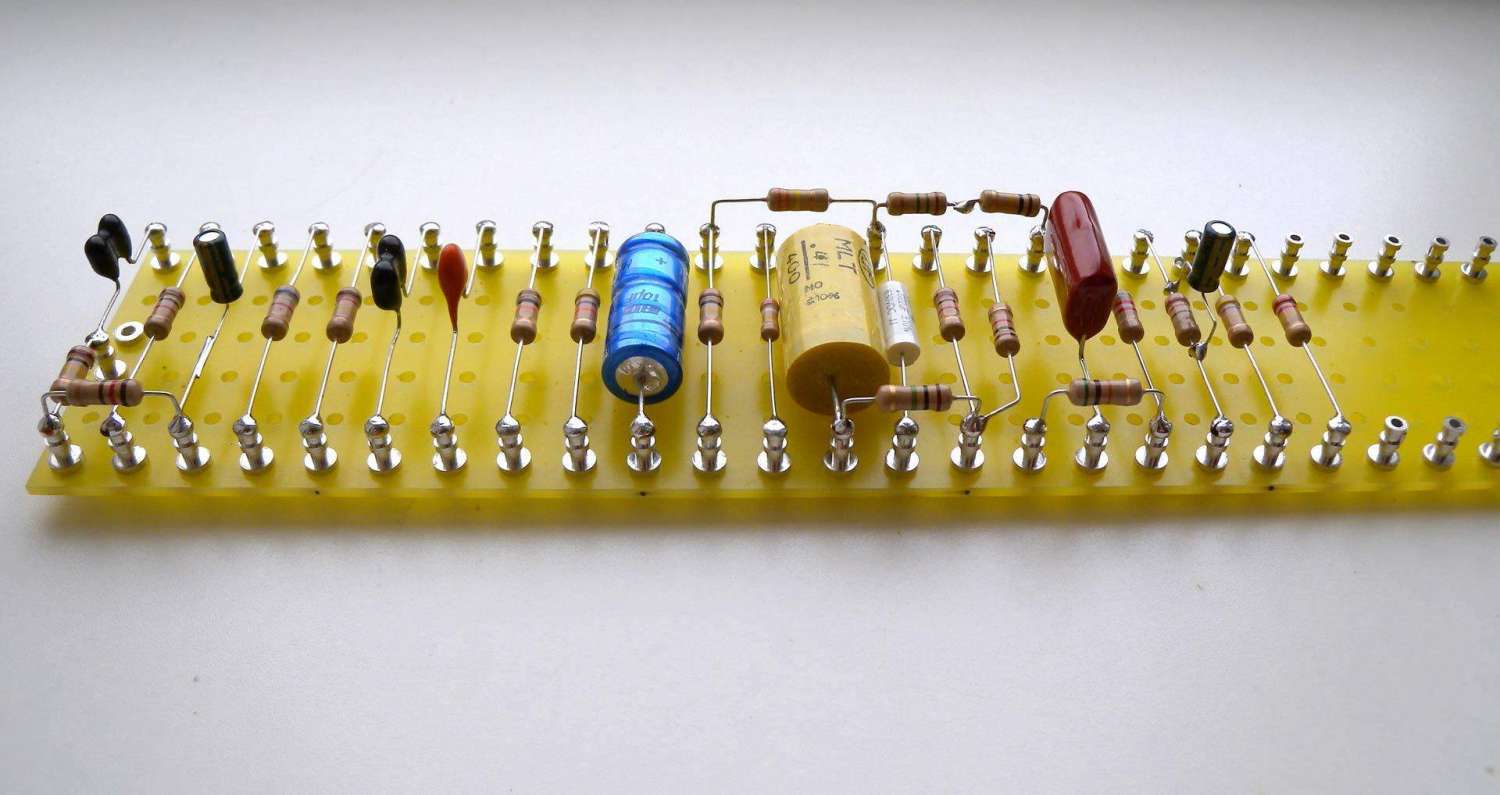

http://www.groupdiy.com/preamplifiers/the-official-g9-help-thread/Ну и, собственно, что получилось у меня:
Отличий от "классического" варианта преда минимум. Основные два:
- питание анодной части от своего транса (220/220), а накала и фантома от своего (220/ 15+15). В оригинале используется схема с "перевертышем" 220/15+15 плюс 220/15+15.
- тумблер включения питания совмещен с разъемом, предохранителем и фильтром. В оригинале тумблер расположен на лицевой панели, но я не захотел тянуть сетевые 220 вольт через весь пред.
