Re: Микшер на n-ное кол-во входов
« Ответ #15 : Февраля 28, 2025, 09:52:56 »
Смотрим Рис.5 и делаем аналогично :)
Ну или конечно лучше в учебнике про ОУ почитать.

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12792
  • Atypique
Re: Микшер на n-ное кол-во входов
« Ответ #16 : Февраля 28, 2025, 09:55:48 »
Цитировать
На каком и на какое сопротивление?

Приземлите инвертирующий вход ОУ через резистор, скажем, 10 кОм.
Если гейн будет избыточен, увеличьте его.

Если питание ОУ двухполярное, тогда притягивающий к +15 В резистор 68 кОм не нужен.

Если питание ОУ однополярное, тогда между "приземляющим" резистором и массой воткните электролит.
« Последнее редактирование: Февраля 28, 2025, 10:08:48 от Geezer »

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Микшер на n-ное кол-во входов
« Ответ #17 : Февраля 28, 2025, 10:00:12 »
Вредный совет. Делитель на неинвертирующем входе намекает на однополярное питание.

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1865
  • Новосибирск.
Re: Микшер на n-ное кол-во входов
« Ответ #18 : Февраля 28, 2025, 10:24:01 »

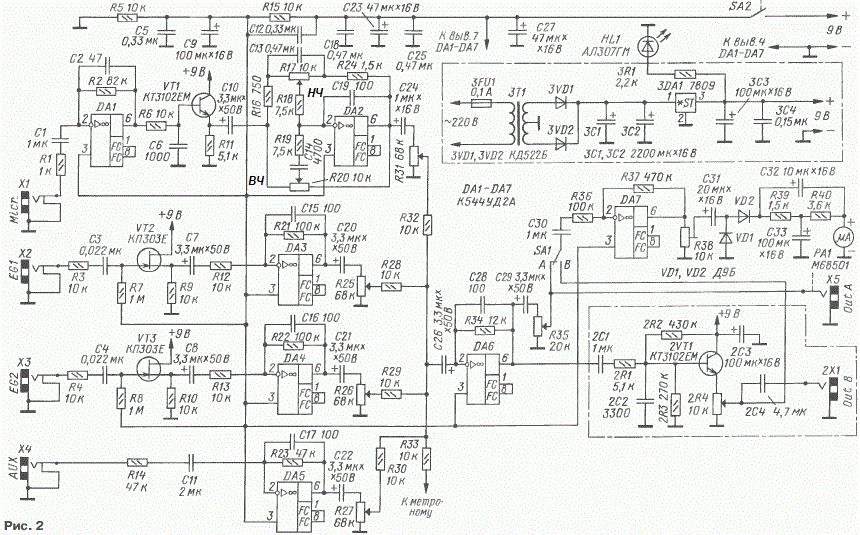

Birdhouse builder, у меня есть плата с элементами и голые платы, транс в питание, готовый корпус, отдельный микрофонный усилитель, плата дилэя, и ещё како-то хлам для сборки микшера вот по этой схеме:
 * mixer1_1_large.jpg
Тоже загорелся этой идеей пару лет назад, потом установил Рипер и забыл как страшный сон.
Если интересно - пишите. Я не жадный  :crazy:.

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Микшер на n-ное кол-во входов
« Ответ #19 : Февраля 28, 2025, 10:32:01 »
major73727, Это уже что-то вразумительное. Но автор хочет микшер минимум полупроф. уровня:
Цитата: Birdhouse builder от Февраля 27, 2025, 16:23:59
PS: у меня есть схемка в книжке "Конструкции советских и чехословацких радиолюбителей", буду опираться на неё, но там ТБ Бэксендалла и нельзя сделать несколько индивидуальных миксов.
Если заменить тип темброблока это раз плюнуть, то собрать несколько шин микширования это значительно раздувает как схему, так и конструктив в целом.
Я не просто так говорил, что купить готовый в данном случае сильно проще и дешевле. Тут ещё знаний схемотехники достсточных нет, а всем форумом мы изобретать микшер будем ну очень долго.

... и добавил:

Кстати, в русской литературе принято написание фамилии "Баксандалл". Или это из серии сАмпл вместо общепринятого сЭмпл? :)
« Последнее редактирование: Февраля 28, 2025, 10:34:10 от Alex_SG »

Оффлайн Birdhouse builder Автор темы

  • Частый посетитель
  • **
  • Сообщений: 135
  • Выживший после удара...
Re: Микшер на n-ное кол-во входов
« Ответ #20 : Февраля 28, 2025, 11:43:53 »
Цитата: Geezer от Февраля 28, 2025, 09:55:48
Приземлите инвертирующий вход ОУ через резистор, скажем, 10 кОм.
Если гейн будет избыточен, увеличьте его.

Если питание ОУ двухполярное, тогда притягивающий к +15 В резистор 68 кОм не нужен.

Если питание ОУ однополярное, тогда между "приземляющим" резистором и массой воткните электролит.
Питание однополярное. Потому и поставил делитель. Электролит на сколько втыкать?

... и добавил:

Цитата: major73727 от Февраля 28, 2025, 10:24:01
Birdhouse builder, у меня есть плата с элементами и голые платы, транс в питание, готовый корпус, отдельный микрофонный усилитель, плата дилэя, и ещё како-то хлам для сборки микшера вот по этой схеме:
  (Ссылка на вложение)
Тоже загорелся этой идеей пару лет назад, потом установил Рипер и забыл как страшный сон.
Если интересно - пишите. Я не жадный  :crazy:.
Рипер для записи, а для лайва нужен "железный" микшер.
« Последнее редактирование: Февраля 28, 2025, 11:45:29 от Birdhouse builder »

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Микшер на n-ное кол-во входов
« Ответ #21 : Февраля 28, 2025, 11:50:25 »
Просто для истории и остальных участников ещё один случай подглядывания в письма хейтеров



Когда я отвечал про вредный совет, в сообщении был только первый абзац. Через 15 минут на мусье снизошло озарение  :D

Birdhouse builder, ну если по теории, то надо посчитать исходя из номинала "приземляющего" резистора в терминах мусье и требуемой нижней частоты пропускания. Ну а просто чтоб работало - да 47мкф например :)

Оффлайн Birdhouse builder Автор темы

  • Частый посетитель
  • **
  • Сообщений: 135
  • Выживший после удара...
Re: Микшер на n-ное кол-во входов
« Ответ #22 : Февраля 28, 2025, 11:52:23 »
Цитата: Alex_SG от Февраля 28, 2025, 10:32:01
major73727, Это уже что-то вразумительное. Но автор хочет микшер минимум полупроф. уровня:Если заменить тип темброблока это раз плюнуть, то собрать несколько шин микширования это значительно раздувает как схему, так и конструктив в целом.
Я не просто так говорил, что купить готовый в данном случае сильно проще и дешевле. Тут ещё знаний схемотехники достсточных нет, а всем форумом мы изобретать микшер будем ну очень долго.

... и добавил:

Кстати, в русской литературе принято написание фамилии "Баксандалл". Или это из серии сАмпл вместо общепринятого сЭмпл? :)
Я не просто так говорил, что изобретать велосипед интереснее. Я именно так всегда вникаю в тему - беру себе БМ сложный проект и пытаюсь что-то делать. По другому не умею)

В чём сложность хотя бы нескольких ауксов кроме основного выхода?

С Бэксендаллом именно так, это из той же оперы, что и сэмпл.

... и добавил:

Цитата: Alex_SG от Февраля 28, 2025, 11:50:25
Просто для истории и остальных участников ещё один случай подглядывания в письма хейтеров



Когда я отвечал про вредный совет, в сообщении был только первый абзац. Через 15 минут на мусье снизошло озарение  :D

Birdhouse builder, ну если по теории, то надо посчитать исходя из номинала "приземляющего" резистора в терминах мусье и требуемой нижней частоты пропускания. Ну а просто чтоб работало - да 47мкф например :)
:selfmade: :selfmade2:
« Последнее редактирование: Февраля 28, 2025, 11:56:15 от Birdhouse builder »

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Микшер на n-ное кол-во входов
« Ответ #23 : Февраля 28, 2025, 11:56:33 »
Цитата: Birdhouse builder от Февраля 28, 2025, 11:52:23
В чём сложность хотя бы нескольких ауксов кроме основного выхода?
В кратном увеличении объёма работ, ну и как то там кучу регуляторов между собой согласовать надо. Нарисуйте схему одной линейки на несколько шин - там станет очевидным.

Цитата: Birdhouse builder от Февраля 28, 2025, 11:52:23
С Бэксендаллом именно так, это из той же оперы, что и сэмпл.
Не понимаю смысла коверкать общепринятое написание ???
просто в гугле набираем Бэксендалл и Баксандалл и смотрим на количество результатов ;)

Оффлайн Birdhouse builder Автор темы

  • Частый посетитель
  • **
  • Сообщений: 135
  • Выживший после удара...
Re: Микшер на n-ное кол-во входов
« Ответ #24 : Февраля 28, 2025, 12:45:07 »
Цитата: Alex_SG от Февраля 28, 2025, 11:50:25
Birdhouse builder, ну если по теории, то надо посчитать исходя из номинала "приземляющего" резистора в терминах мусье и требуемой нижней частоты пропускания. Ну а просто чтоб работало - да 47мкф например :)
Считать как обычный Г-образный фильтр?
Цитата: Alex_SG от Февраля 28, 2025, 11:56:33
В кратном увеличении объёма работ, ну и как то там кучу регуляторов между собой согласовать надо. Нарисуйте схему одной линейки на несколько шин - там станет очевидным.
Не понимаю смысла коверкать общепринятое написание ???
просто в гугле набираем Бэксендалл и Баксандалл и смотрим на количество результатов ;)
Работы не боюсь)

А по поводу товарища Б., я, как музыкант, стараюсь делать всё так, чтобы звучало хорошо.

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Микшер на n-ное кол-во входов
« Ответ #25 : Февраля 28, 2025, 12:49:02 »
Цитата: Birdhouse builder от Февраля 28, 2025, 12:45:07
Считать как обычный Г-образный фильтр?Работы не боюсь)
Считать как обычную RC-цепочку. Честно, не в курсе, что такое Г-образный фильтр, хотя воображение кое что подсказывает :)

Оффлайн Пол-октавы

  • Эксперт
  • *****
  • Сообщений: 2006
  • Шансон - это когда плохому человеку хорошо.
    • Пол-октавы представляет...
Re: Микшер на n-ное кол-во входов
« Ответ #26 : Февраля 28, 2025, 13:59:54 »
Простите, что лезу. А микшер со стороны гнезда "Нойтрик" начинают проектировать? Я думал сначала надо с сутью микшера разобраться, стерео-шину (шины) продумать, а потом набирать "полоски" входов/выходов. То есть, на операционном столе, в какой-то момент, должен лежать образец с линейными входами, который тестируется пока со внешних предов, с усилком на уши... Не?

Оффлайн Birdhouse builder Автор темы

  • Частый посетитель
  • **
  • Сообщений: 135
  • Выживший после удара...
Re: Микшер на n-ное кол-во входов
« Ответ #27 : Февраля 28, 2025, 14:13:17 »
Цитата: Пол-октавы от Февраля 28, 2025, 13:59:54
Простите, что лезу. А микшер со стороны гнезда "Нойтрик" начинают проектировать? Я думал сначала надо с сутью микшера разобраться, стерео-шину (шины) продумать, а потом набирать "полоски" входов/выходов. То есть, на операционном столе, в какой-то момент, должен лежать образец с линейными входами, который тестируется пока со внешних предов, с усилком на уши... Не?
Всему своё время) Сначала решил взяться за "полоски", благо, их выходы есть куда подключать. Со всеми остальными вещами тоже разберусь.

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Микшер на n-ное кол-во входов
« Ответ #28 : Февраля 28, 2025, 14:29:16 »
Пол-октавы, Всё нормально, Мы в России. Лечим зубы как в древнем анекдоте - через Ж*** автогеном  :crazy:

Оффлайн Birdhouse builder Автор темы

  • Частый посетитель
  • **
  • Сообщений: 135
  • Выживший после удара...
Re: Микшер на n-ное кол-во входов
« Ответ #29 : Февраля 28, 2025, 18:16:54 »
Цитата: Alex_SG от Февраля 28, 2025, 14:29:16
Пол-октавы, Всё нормально, Мы в России. Лечим зубы как в древнем анекдоте - через Ж*** автогеном  :crazy:
Вот вы в России, а я в Украине. Но большой разницы по факту нет)

... и добавил:


Что скажете, господа?
« Последнее редактирование: Февраля 28, 2025, 18:56:12 от Birdhouse builder »
