Приветствую вас, мастера звука!
Заитересовался реализацией самодостаточной трэвел-гитары
Как тут:
http://www.travelerguitar.com/electric/item/eg-1-standard-blackПоэтому интересует схема этого устройства.
Что хочется получить:
1- питание от 9 в.
2- Предпочтение преампу на полевиках
3- Либо двухканальный клин/лид, либо одноканальный, если у него перегруз будет регулироваться в диапазоне от чистого до hi brit (как например в дистошне yerasov rs-1)
4- один переключатель на каналы: либо 3-позиционный (если преамп двухканальный) off/clean/lead, либо двухпозиционный (если преамп одноканальный) off/on. В режиме off звук идет не на преамп, а на стандартный выходной джек гитары.
5-регулятор от звукоснимателей один- volume, с него звук идет либо на выходной джек, либо на преамп в зависимости от положения переключателя
6- регулятора преампа 2: тон и гейн.

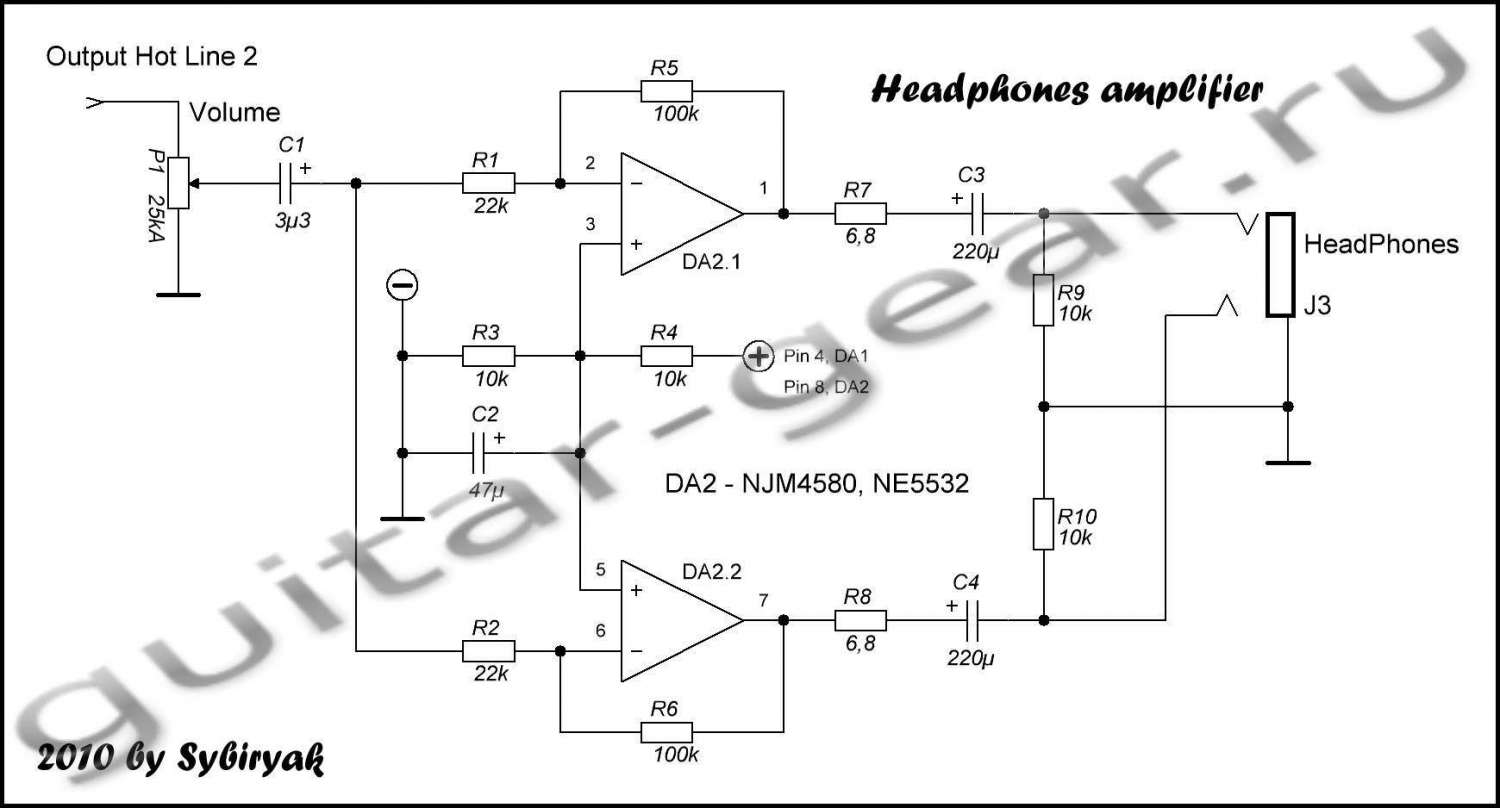

7- на выходе преампа хороший но нерегулируемый спикосим с уровнем сигнала для наушников.
8- после спикосима потенциометр баланса между сигналом со спикосима и джеком 3,5 для фонограммы от плеера, телефона или компа.
9- после баланса гнездо для наушников.
10- питание преампа включается при втыкании наушников в выходное гнездо.
Итого получаем:
1 регулятор громкости звукоснимателя с пуш-пулл переключателем звукоснимателей нэк/бридж
1 регулятор тона в преампе
1 регулятор гейна
1 регулятор баланса громкости между выходом с преампа и фонограммой.
1 переключатель режимов.
В принцыпе можно пожертвовать регулятором громкости звукоснимателей, а если преамп одноканальный, то переключатель режимов можно повесить на пуш-пулл. И регуляторы тона и гейна можно на одном сдвоенном поте реализовать, если у них номиналы близки.

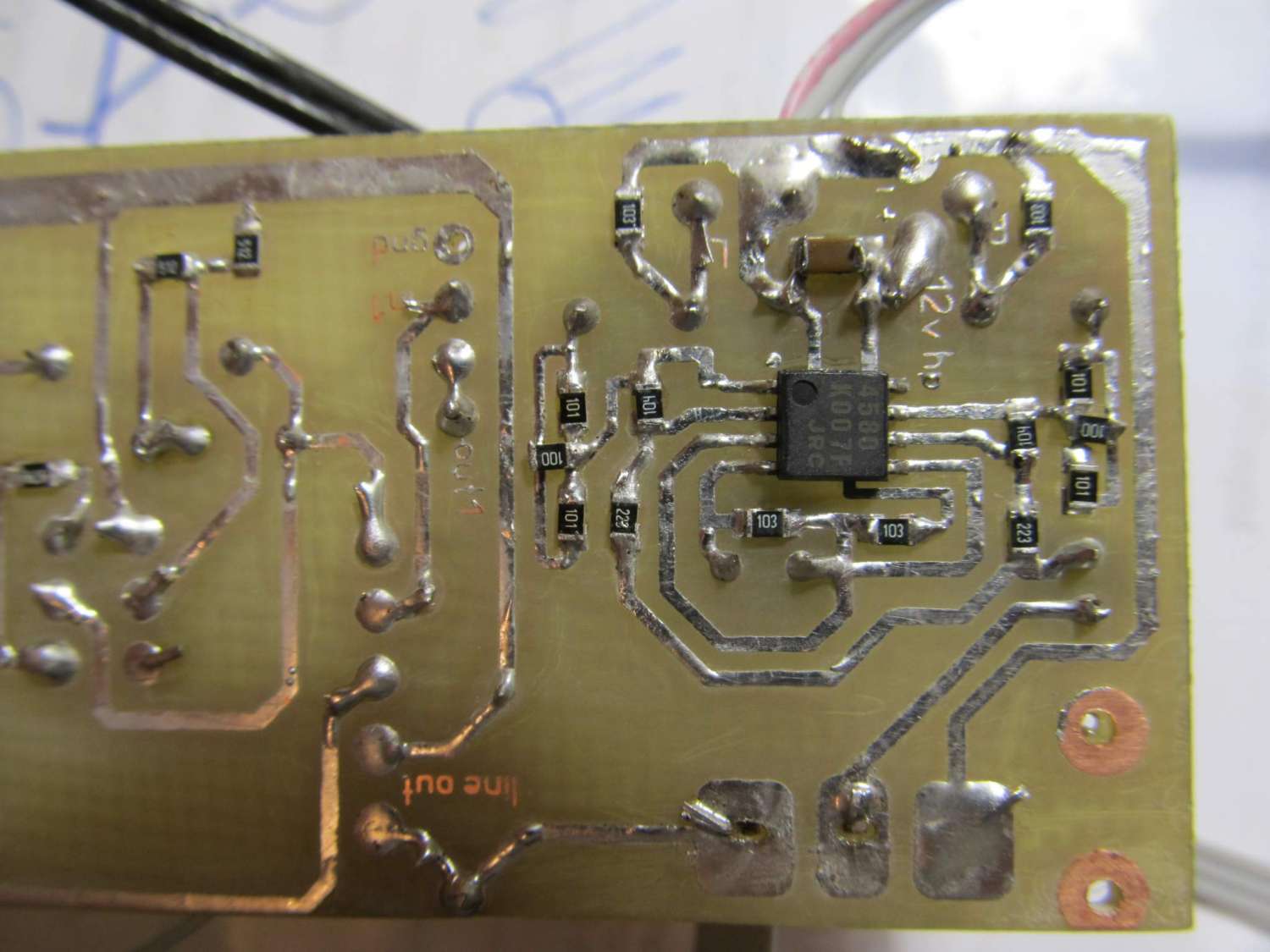

Реализовать хочу на одной печатной плате, в которую будут впаяны поты. Плата будет держаться на потах. Все для того, чтобы меньше места это занимало и органов управления было минимум.
Давайте вместе подумаем, как лучше собрать это из отдельных схем: преамп на полевиках или хороший универсальный дистошн (как yerasov rs-1 например), качественный миниатюрный спикосим, усилитель для наушников, все это увязать.
Ну цель ясна:
подключить наушники, смартфон с фонограммой и играть хоть в электричке
или прийти к друзьям с одной гитарой, воткнуться в компьютерные колонки
или просто со стандартного выхода подключиться в гитарный усилитель
при этом не надо таскать с собой микро-комбик или срамной амплаг с проводами
получится настоящая ТРЭВЕЛ-ГИТАРА
ВАЖНО чтобы это все было миниатюрным, чтобы не выгрлюбить много дерева из без того урезанного корпуса
Есть идеи?
PS: гитару тоже хочу сделать сам. Есть неиспользованный цельнокленовый гриф от страта, которому отрежу голову. Корпус, думаю, болотный ясень, чтоб не слишком тяжело. Ольхи в трэвел-размерах будет мало, а краснуха тяжелая. Может и краснуху. гриф, наверное прикрутить, чтобы в случае походных повреждений можно было легко заменить. Но, возможно, и вклеить- ещё подумаю. Звучки хочу поставить EMG в бридже 57 в нэк SA, ибо "ровность" или пресловутая "бездушность" активов компенсирует дефицит дерева в трэвел-размерах
