Вот. Точнее, пришла в голову идейка простого миниатюрного домашнего микшера с 4 входами 2 гитарных моно, аюкс ин и для микрофона стерео. Так же недавно провёл эксперимент в стиле идиота: в активный бас (естесственно моно) запихнул наушники, как и думалось - звук есть (преамп в басу делает своё дело), но моно. Вспомнил вдруг старые лекции ранних курсов, а именно что такое делитель напряжения. Вспомнил, что потцы - отличные делители напряжения по своим плечам относительного центрального вала. Протестировал идею идиота: на центр потца(с самым низким сопротивлением что нашел - 4,7к) напаял сигнальный провод от моно-штекера, а на оба плеча по сигнальному от левого и правого каналов стерео-гнезда. Землю напрямую от моноштекера к стереогнезду. в стерео гнездо пихнул наушники. Получилось: ручка потца по центру - псевдостерео звучание. Как только ручка поворачивается в одну из сторон - громкость в одном ухе становится выше, чем в другом. Повернул до конца - моно звучание в одном единственном ухе. Так идиот, отучившийся на инжинера, только сейчас узнал как получить ручку баланса каналов
А теперь по делу:

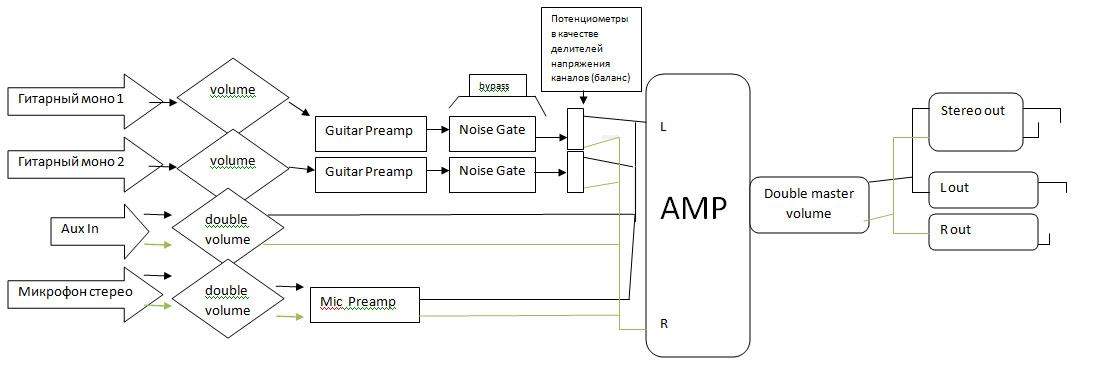

остановился пока на разработке структурной схемы. Итак, гитарные входы, через фейдер входной громкости, идут на гитарный моно преамп (у каждой гитары свой) и на отключаемый по желанию(нашим любимым байпассом) простой пороговый шумодав (тоже у каждого свой). Затем, идут на потенциометры регулирования баланса, оттуда разделяются на левый и правый канал, которые идут на входы стерео-усилителя. аукс ин без предусилителя через регулятор громкости тоже идет на Л/П входы стереоусилителя без каких либо предов естессно, а микрофон идет через микрофонный пред (без фантомного питания) так же на стереусилитель. Все левые и правые каналы между собой соединяются, идут на стереоусилитель, со стереоусилка выходит двойной регулятор громкости, а оттуда на 2 типа выходов: на стерео полноценный и на стерео ввиде правого-левого отдельно.
А теперь вопрос: возможна ли такая схема или мне пойти опять убиццо об собственную никчемность?
