В общем возникла одна несколько бредовая идея пока не до конца понимаю сколько в ней бреда, а сколько здравости. Касаемо разделения минуса питания в многоканальном БП для педалборда. Идея, впрочем, как оказалось возникала не у меня одного, только внятной инфы по результатам воплощения немае.
Найти в наших краях приличные трансы с энным количеством вторичек практически нереально. Да и городить для диванных делов монстра о энном количестве каналов накладно и непрактиччно. Тупое запараллеливание питания от одного БП дает частенько непрогнозируемый эффект на оконечный сигнал педальной цепи.
Вот возникла мысль по разделению общего минуса на несколько не связанных непосредственно локальных минусов.

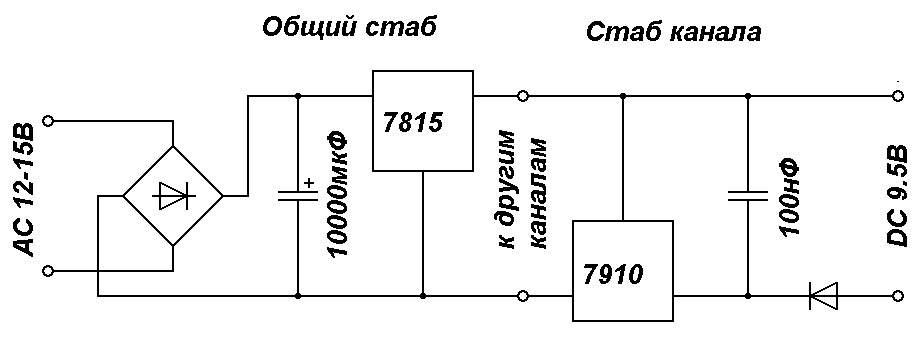

Типа схема
Типа 7910е стабы разделяют выхода минусов, теоретически должны блокировать проникновение переменной наводки из канала в канал, диоды на локальных минусах предохраняют выхода 7910ых от взаимного влияния друг на друга. 7910 взяты для компенсации падения напряжения на диодах. И надоть еще на выход 7910 и плюс резюк повесить кил на 20.
Кто нибудь такое пробовал?
