Демонстрируем образование я так полагаю?

Школьный курс физики по трансформаторам в маршаллах

Насыщение (ферромагнитного) сердечника трансформатора связано с индукцией, а индукция от тока в обмотках не зависит.

Магнитный поток (связанный с индукцией через площадь сечения) создается током первичной обмотки. Если нагрузки на вторичку нет, то увеличение магнитного потока выше предела, на который способен сердечник (его насыщение), уменьшает реактивное сопротивление первички, вплоть до чисто активного и транс в пределе выгорает. С нормальными трансами такое происходит при превышении напряжения питания.

Если нагрузка на вторичку есть, то создается встречный магнитный поток от вторички, пропорциональный потоку первички и гасящий его. В реальном трансе всегда есть ненулевой разностный поток и этот поток, очевидно, пропорционален потоку первички. С ростом тока и потока первички вследствие роста тока во вторичке, растет разностный поток в сердечнике (из-за пропорциональности потоку первички), который в пределе и может вызвать насыщение сердечника, если ток первички ничем не ограничен. В реальной сети он ничем не ограничен. С десяток ом активного сопротивления не в счет. После этого, дальнейшее уменьшение нагрузки на вторичку не приведет к увеличению тока первички (связь ослабла на несколько порядков, она теперь фактически по воздуху, ведь сердечник "выключился"), а приведет к лишь к снижению эдс вторички, вплоть до нуля. Вообще говоря, транс станет генератором тока. На этом эффекте сварочные трансы работают

Другими словами, у сердечника есть потолок мощности, которую через него можно прокачать. Больше не снимешь при всем желании

Рассмотрим что есть магнитный поток. Буквально это интеграл вектора магнитной индукции по некоторой поверхности. Т. е. ток как таковой тут ни при чем.

Магнитная индукция создаётся током. Уравнения Максвелла и прочее.

Рассмотрим что есть магнитный поток. Буквально это интеграл вектора магнитной индукции по некоторой поверхности. Т. е. ток как таковой тут ни при чем.

Ты зачем-то пытаешься зарыться в формулы, вместо работы на уровне идей. Идею я описал, формализация в формулах всего этого дело десятое. Ток проходит по первичке, создает магнитное поле в сердечнике. При нагрузке на вторичку, ток вторички создает магнитное поле, компенсирующее (но не полностью) поле первички, при этом пропорциональное ему (чем поля характеризовать не важно, потоками или индукцией). Из-за пропорциональной связи непогашенная часть поля в сердечнике растет с увеличением токов через транс, что приводит к насыщению сердечника.

Crypt, не вижу смысла тут писать формулы из учебника для первого курса. Идейное описание механизма насыщения сердечника со стороны вторички приведено, охота попрактиковаться в написании формул -- пожалуйста. Про мощность сердечника -- уже твои выдумки, в контексте трансформаторов выше было написано про потолок электрической мощности, которую можно снять с трансформатора на данном сердечнике. Судя по твоим убеждениям, с трансформатора на любом сколь угодно малом сердечнике с обмотками из сверхпроводника можно снять бесконечный ток, ибо

индукция от тока в обмотках не зависит

Очевидно, бесконечный ток ты с такого транса не снимешь

akl, можно, а зачем? нет резистора 100к? Ты ведь копию хочешь собрать?

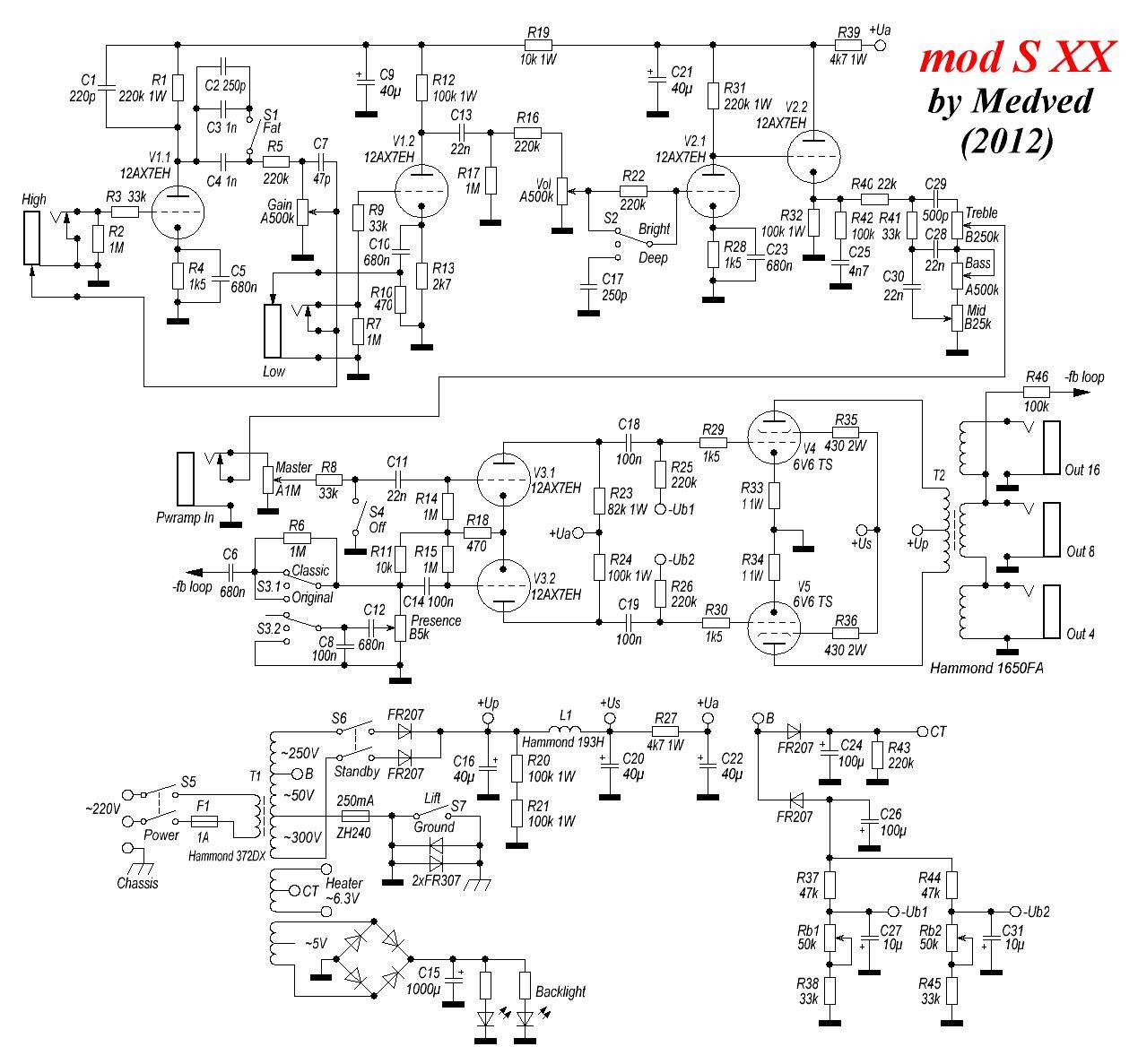

не, я не хочу делать копию, я хочу делать правильную пескорезку. собственно я уже более-менее подобрал на слух номинал конденсатора, но поставил его перед мастер волюмом (с 1ой ноги на 3ю), а тут в МОде С подобная штука стоит совсем в другом месте, перед темброблоком, да еще и перед ней 22к. Вот я и думаю, может быть в моем варианте кручение ручки громкости будет как-то влиять на работу фильтра, изменять его характеристики?
