Оффлайн Тимон Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
Re: MOD S
« Ответ #1230 : Февраля 14, 2014, 17:35:49 »
Купил новодел ДВП4-2 черные. Выглядят хорошо, контакты толстые, следов окислов нет, открываются мягко. Внутри кусочек пластика — эмулятор предохранителя. Вроде ничего так держатели.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: MOD S
« Ответ #1231 : Февраля 14, 2014, 17:39:17 »
Цитата: Тимон от Февраля 14, 2014, 17:35:49
ДВП4-2 черные. Выглядят хорошо

Интересно как звучат...  :hmmm:

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: MOD S
« Ответ #1232 : Февраля 14, 2014, 17:53:18 »
у держалок предохранителей актуальны паяемость контактов и тугоплавкость корпуса :hmmm: стандартные китайские ни тем ни другим не отличаются :pozor:

Оффлайн Тимон Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
Re: MOD S
« Ответ #1233 : Февраля 14, 2014, 17:55:19 »
Цитата: runing от Февраля 14, 2014, 17:39:17
Интересно как звучат...  :hmmm:
Зря смеешься, анодный предохранитель как ни крути в сигнальной цепи :)

... и добавил:

Цитата: akl от Февраля 14, 2014, 17:53:18
у держалок предохранителей актуальны паяемость контактов и тугоплавкость корпуса :hmmm: стандартные китайские ни тем ни другим не отличаются :pozor:
Скоро проверю

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: MOD S
« Ответ #1234 : Февраля 14, 2014, 17:58:48 »
вот такие какие-то не очень кошерные продаются

но если припаивать осторожно, то в принципе можно пользовать
« Последнее редактирование: Февраля 14, 2014, 18:01:40 от akl »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: MOD S
« Ответ #1235 : Февраля 14, 2014, 18:01:00 »
Цитата: akl от Февраля 14, 2014, 17:53:18
у держалок предохранителей актуальны паяемость контактов и тугоплавкость корпуса :hmmm:

Можно перед установкой зачистить и залудить контакты кислотным флюсом, потом отмыть корпус и установленный уже паять канифолью.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: MOD S
« Ответ #1236 : Февраля 14, 2014, 18:04:26 »
Цитата: runing от Февраля 14, 2014, 18:01:00
Можно перед установкой зачистить и залудить контакты кислотным флюсом, потом отмыть корпус и установленный уже паять канифолью.
да их и с канифолью можно припаять, они не столь катастрофичны. но всё равно неприятно. по сравнению с нормальными деталями, по которым всё само растекается :hitrez:

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1855
  • Еще один соберу - и всё...
    • Мой блог
Re: MOD S
« Ответ #1237 : Февраля 14, 2014, 22:33:15 »
Да нормально они паяются, даже канифолью. А плавятся, если паяльник недогретый. Я дешёвой паяльной станцией их пропаиваю в одно касание со звуком "пшик". Только нужно хорошее жало. Не мелкое.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95570
  • Санкт-Петербург
    • AZG CUSTOM
Re: MOD S
« Ответ #1238 : Февраля 14, 2014, 22:36:26 »
Где ж вы УГ то берете?  на рынке покупаю - железо достаточно толстое, паяется за одно касание, бакелит достаточно прочный.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: MOD S
« Ответ #1239 : Февраля 15, 2014, 11:35:07 »
в магазине. там и гнёзда такие же. выглядят как нормальные, а сделаны из бяки :7:

... и добавил:

Цитата: Mepk от Февраля 14, 2014, 22:33:15
А плавятся, если паяльник недогретый.
они вообще не должны плавиться :7: просто китайцы делают из какого-то полиэтилена что гнёзда что эти штуки >:(
« Последнее редактирование: Февраля 15, 2014, 11:38:31 от akl »

Оффлайн Тимон Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
Re: MOD S
« Ответ #1240 : Февраля 15, 2014, 15:27:48 »

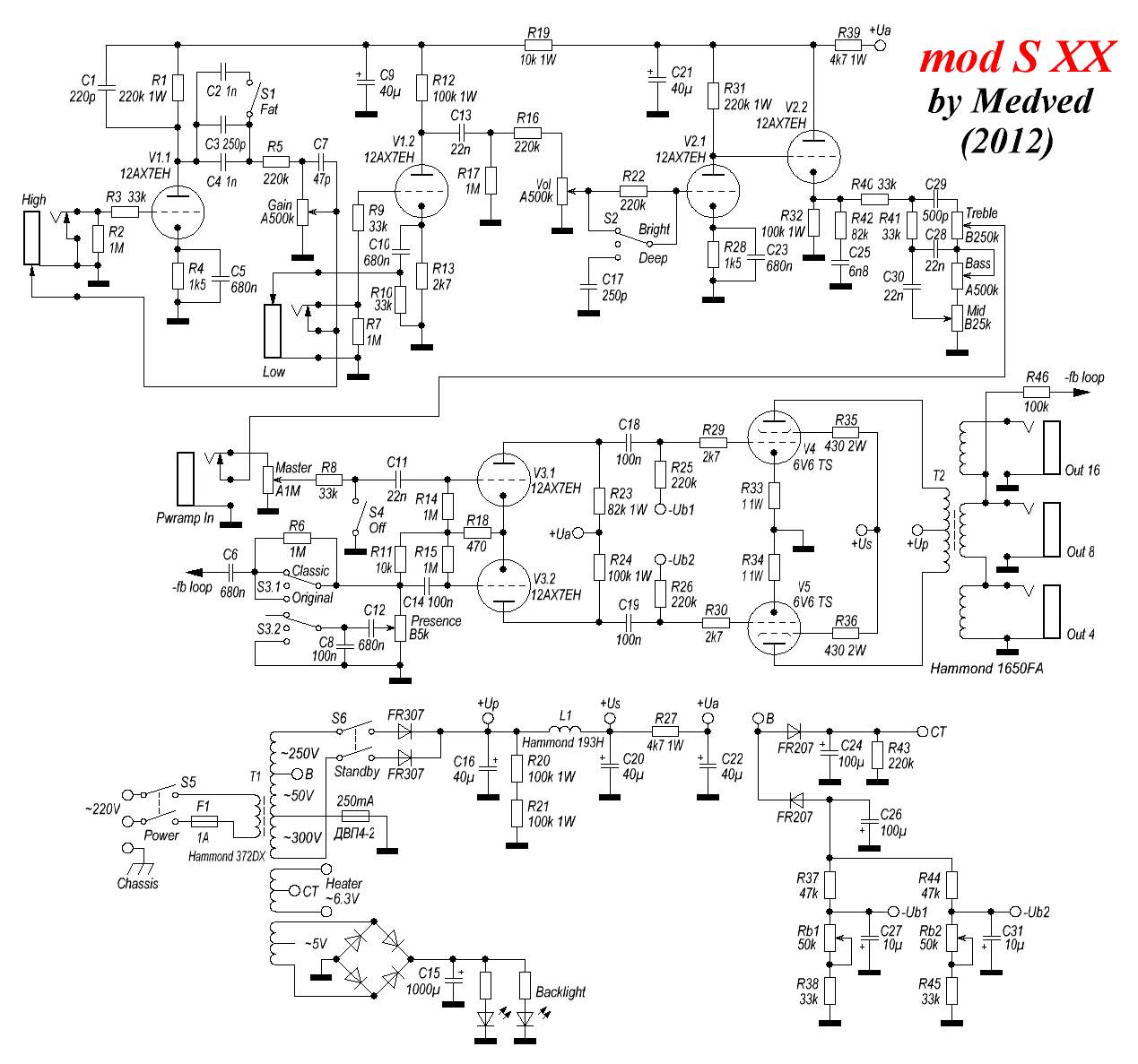

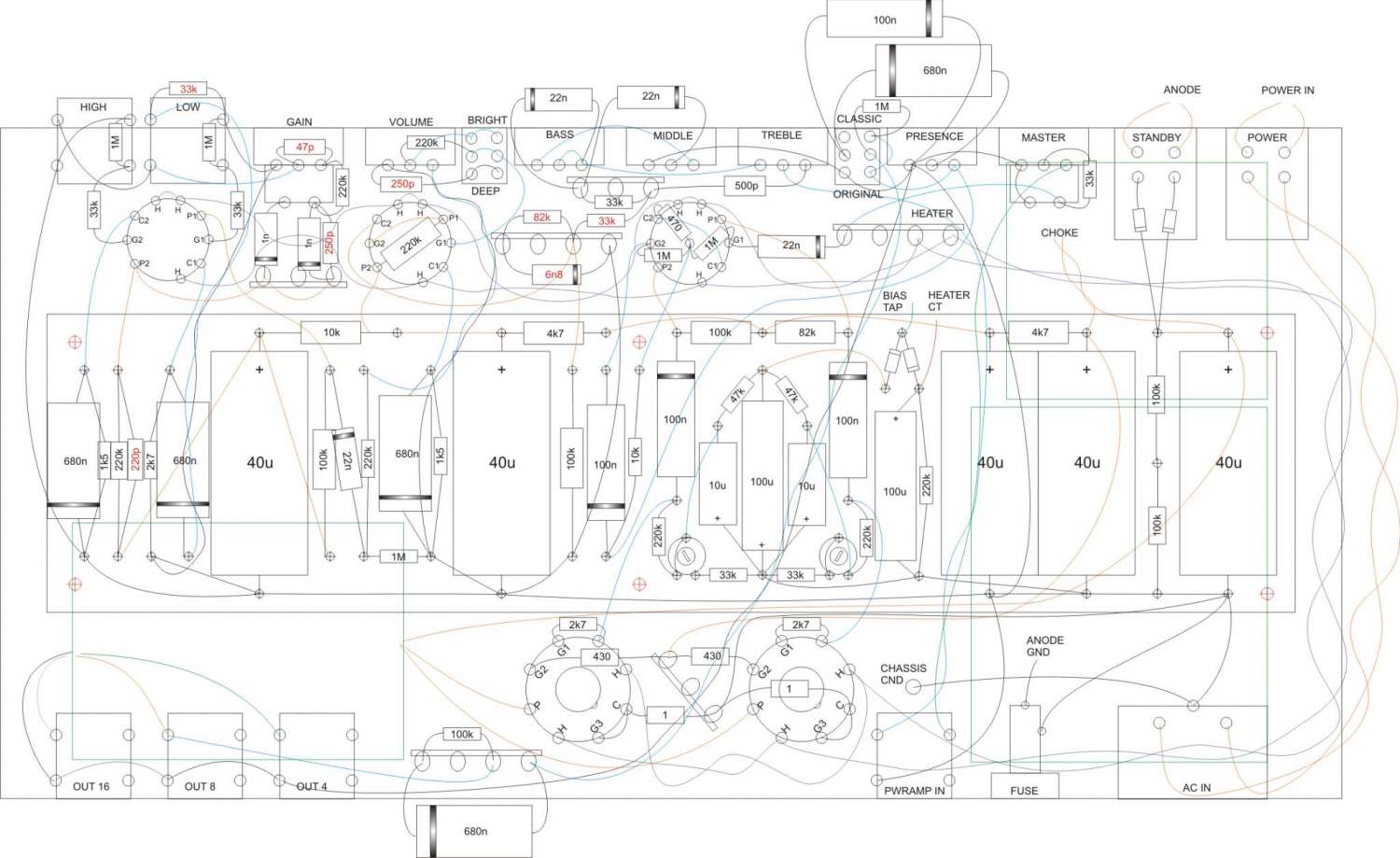

Оттрасировал сборочный чертеж, нашел одну ошибку. Также обновил схему с небольшими изменениями в номиналах — начну с этого, потом буду подстраивать, если потребуется.

1009049-0

1009051-1

Оффлайн R_M

  • Новичок
  • *
  • Сообщений: 46
  • GuitarPlayer
Re: MOD S
« Ответ #1241 : Февраля 15, 2014, 16:55:45 »
А говорил, цепь подгруза 100к-4н7  ???

Оффлайн oxigen

  • Эксперт
  • *****
  • Сообщений: 1399
  • Если нельзя, но очень хочется, то можно
Re: MOD S
« Ответ #1242 : Февраля 15, 2014, 17:17:07 »
R_M, В крайнем предложении  Тимон говорится о возможности подстраивания, читай внимательно, либо строй свое...

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: MOD S
« Ответ #1243 : Февраля 15, 2014, 17:18:32 »
Что за подгруз, где это?

Оффлайн bearing

  • Новичок
  • *
  • Сообщений: 87
Re: MOD S
« Ответ #1244 : Февраля 15, 2014, 18:00:01 »
Там на поте гейн  и мастер,типа ПУШ-ПУЛ?первый тамблер который bright/deep лучше трехпозиционный использовать on-off-on?
« Последнее редактирование: Февраля 15, 2014, 18:09:37 от bearing »
