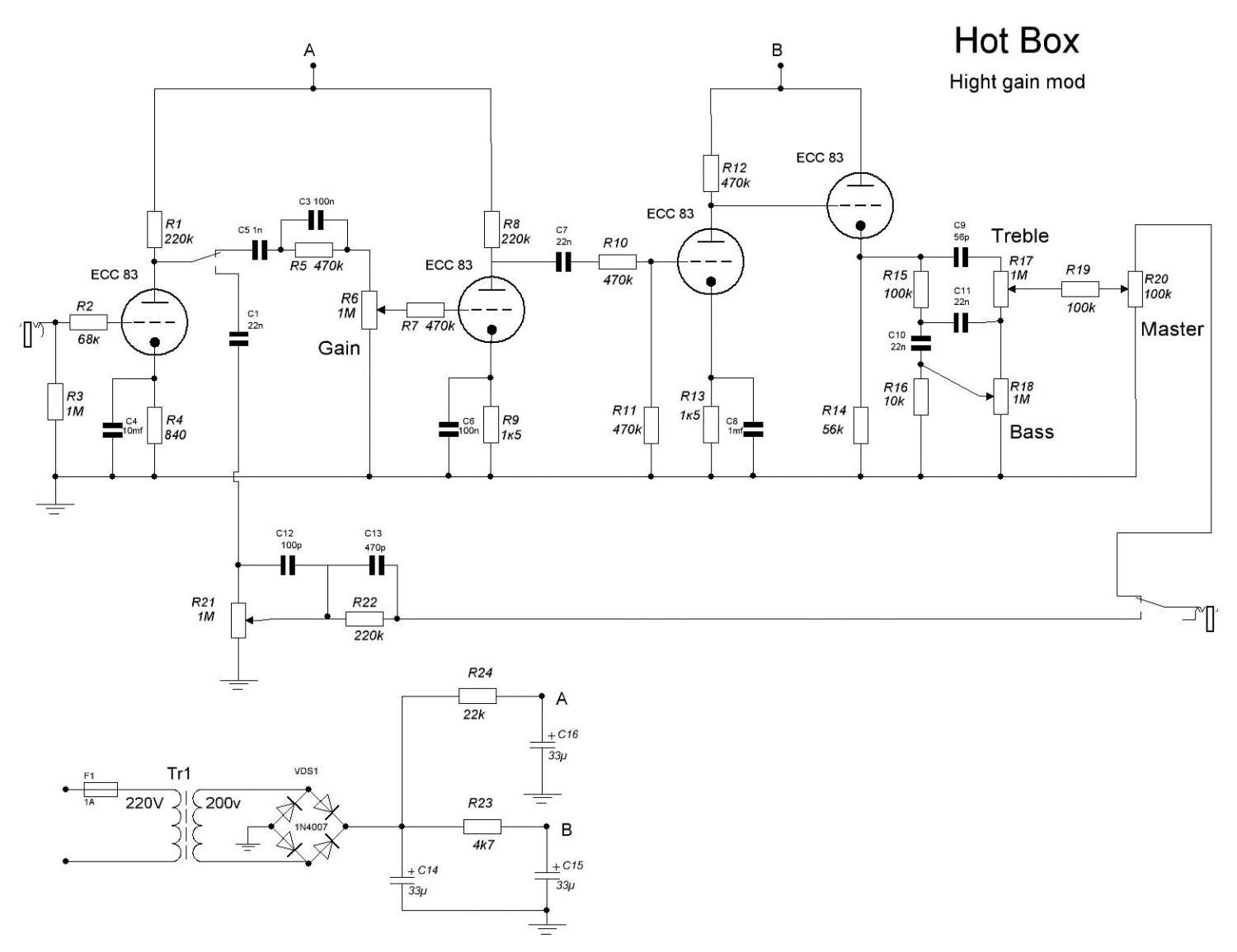

Вот схема (того что на данный момент у меня напаяно):

Итак:
- R4 зачем такое мелкое? Поставь 1К5.
- переключатель с анода первого каскада убери, не надо на кнопку высокое подавать. Оба конденсатора на анод.
- С3 точно 100н? Проще тогда его убрать. Подбором можно изменить характер перегруза.
- С6 можно увеличить до 1 мкФ
- R12 почему 470К? Уверен? Там более 220К не надо.
- если прибор используется как преамп, то регулятор Мастер лучше развернуть.

Если захочется звук поострее, то на гейн можно кондер Брайта напаять. Для многих схем помогает. От 220 до 1000 пик.

- про 1к5 понял
- т.е. кнопка должна идти после межкаскадного конденсатора?
-С3 1000пф, на схеме опечатка
-С6 увеличу
-R12 точно 470к, понял сделаю 220к
- Развернуть в каком смысле? Сделать как здесь? http://rkerkhof.ruhosting.nl/Posts/Hotbox.jpg
- про брайт понял, поставлю


 Спасибо за совет

- т.е. кнопка должна идти после межкаскадного конденсатора?

Там ВООБЩЕ НЕ НУЖНА кнопка. Говорю же - сделай мют перегруза и успокойся.

В таком виде как у тебя имеем хлопки при переключении, подвешиваем цепи перегруза в воздухе, что чревато свистами и т.п. на чистом через монтажные емкости и емкость кнопки.

- Развернуть в каком смысле? Сделать как здесь? http://rkerkhof.ruhosting.nl/Posts/Hotbox.jpg
- про брайт понял, поставлю

- в смысле как обычный регулятор громкости. В оригинальном варианте заточка для работы на гитарный высокоомный вход.
- с брайтом поэкспериментируй, Может понравится и без него.

Rolly, Ты попробуй раздельные цепи от анода. Намного лучше себя ведут, чем всякие общности и переключения. И чистый лучше и перегруз более адекватно себя ведет. ТОгда и С7 не надо будет трогать.

Rolly, Не надо общего. Чем больше разделяем каналы, тем лучше звук в каждом из них. А равномерность - я ничего против не сказал, просто это не обязательно при грамотном построении прегейновой части.

Rolly, И ЭНГЛ-ообразным, плюс Оранжеобразным

Demonoid, ты все сообщения с рекомендациями читаешь? Или может просто некоторые у тебя не отображаются?

Demonoid, ты все сообщения с рекомендациями читаешь? Или может просто некоторые у тебя не отображаются?

 Отображаются все, читаю все.

runing, Согласен

Demonoid, Каков текущий результат? В последней схеме ты получил плосковатый чистый

 После последних изменений особо поиграть не успел, на очень маленькой громкости чуть чуть пожужжал... Сегодня попробую на реп базе. Клин не успел послушать, знаю что межкаскадный 1n это мало для клина, пусть пока стоит, времени небыло вчера все основательно переделать. Спаял с учетом основных позиций по анодному/катодному резику.



... и добавил:

Делал изменения руководствуясь:

Итак:
- R4 зачем такое мелкое? Поставь 1К5.
- переключатель с анода первого каскада убери, не надо на кнопку высокое подавать. Оба конденсатора на анод.
- С3 точно 100н? Проще тогда его убрать. Подбором можно изменить характер перегруза.
- С6 можно увеличить до 1 мкФ
- R12 почему 470К? Уверен? Там более 220К не надо.
- если прибор используется как преамп, то регулятор Мастер лучше развернуть.

Если захочется звук поострее, то на гейн можно кондер Брайта напаять. Для многих схем помогает. От 220 до 1000 пик.

По "другому пути":

Имхо, можно попробовать пойти другим путём:
1.С1 сделать общим на оба канала, а коммутировать после него на чистый или на С3-R5 1н (470п-2н2) - 470k (330к-1М), С5 убрать.
2.С7 уменьшить до 2н2-4н7, R10 от 100к до 470к.
3.R9 увеличить до 4к7-10к, С6 от 100н до 1мк.

Каждый из пунктов можно пробовать по отдельности, в каждом можно сделать подбор.

По R4, R12 и мастеру согласен с AZG.

... и добавил:

И впечатления желательно ещё, что попробовал, как зазвучало, понравилось-не понравилось.

 идти пока не пробовал.

Мастер не развернул, и мьют перегруза не сделал.

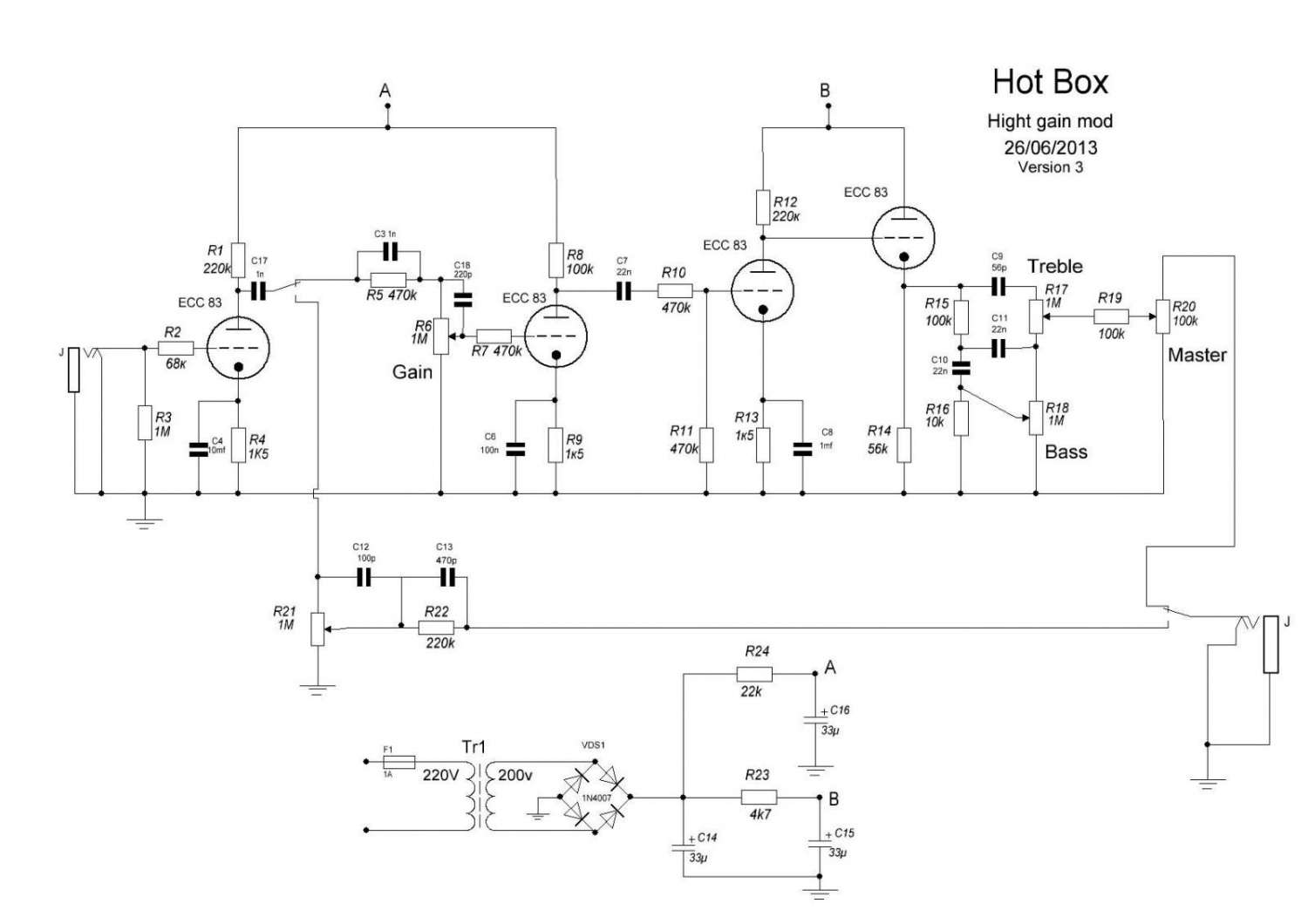

п.с. - на схеме ошибка, в аноде второго каскада 100к стоит, а не 220к, исправил, схему перезалил

Demonoid, Ну как послушаешь - пиши.

  Ок. После репетиции снова все проверю, перечитаю внимательно все советы, попробую разные варианты, внесу изменения. Если не то - буду паять по схеме солдано.

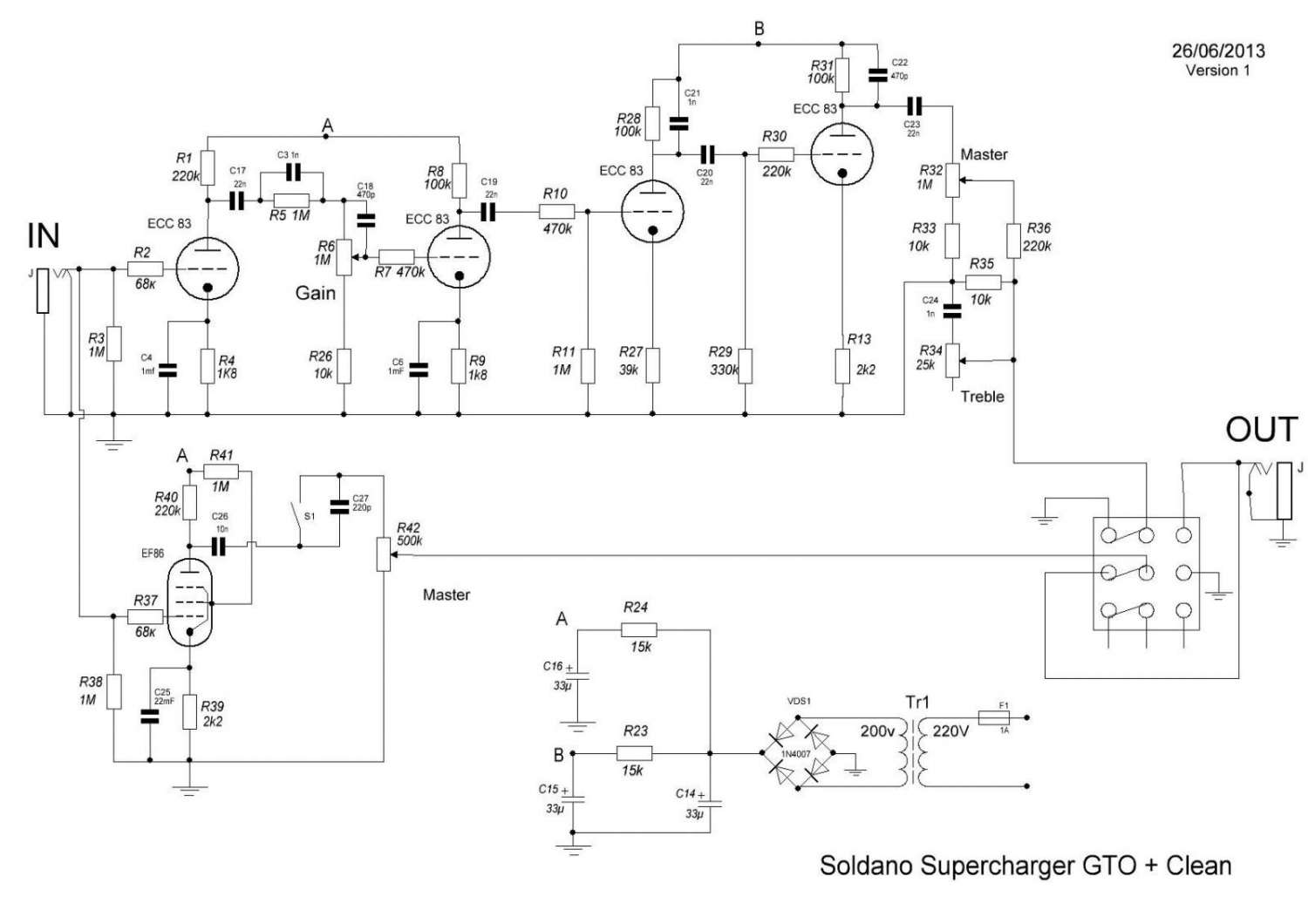

Приложил схему ГТО + вокс, воксовский клин на пентоде взял отсюда http://www.blueguitar.org/new/schem/vox/ac30-4ef.gif . переключение, как мог, изобразил на кнопке с тремя рядами контактов. Надеюсь верно. Если c хот боксом не сложится то наверное попытаюсь соорудить такого монстра.

... и добавил:

Demonoid, Ну как послушаешь - пиши.

 Поиграл сегодня, стало значительно лучше, гейна в принципе хватает без грелки, звук стал более сфокусированным, острым, то что и нужно было. Самое интересное то что сама по себе звучит , "остро", "колюче", прямо "сыпет"... как-то так, а в миксе с басом как влитая лежит, все просто отлично, рычит )) Кстати заметил что мастер волум влияет на частотку. Вобщем результат, я считаю, достигнут. На счет чистого нареканий особых нет, звучать стал кстати лучше, раньше был переизбыток низов, сейчас звучит как-то читаемей, хотя чистый слегка кранчит, хорошо бы убрать этот драйвок...
