       Итак, доделал наконец эти 2 замечательные примочки.  Пару слов о особенностях схемотехники.
     Okko Diablo +  делал с дополнительным каскадом бустера , все полевики  ставил J201 . Делал без удвоителя напряжения на 18 В, звук от 9 В вполне устраивает, гейна и так выше крыши можно выставить. Хотя, я считаю что этот замечательный овердрайв  создавался именно для средних уровней гейна- так он лучше всего звучит, очень напоминая звук ламповых Маршалов. Звук очень читаемый, яркий и сочный, очень похож на оригинальную примочку на Ютубе. В лампач звучит ещё лучше ( в чистый канал) .
      MXR Phase 90  делал тоже по схеме с модом- добавлен второй регулятор Depth ( глубина) , преключатель-  винтаж/модерн , ну и светодиод моргает в зависимости от скорости фазера.  Полевики ставил в ключи- J201 ( все 4 шт). Напряжение на стоках выставил подстроечником около 2,8 В ( настройка сводится к тому, чтобы медленно вращая подстроечник добится появления эффекта фазера, когда звук начнёт "плавать"). Кстати, сначала поставил полевики BF245C- так на них эффекта не удалось выжать- очень большое Uотс  у них -около 5 В.  Потом поставил J201 , и эффект заработал .  Может позже поменяю полевики на какие-то более подходящие, так как оригинальные 2N5952 нигде не мог найти. Но в принципе, и на J201 тоже звучит неплохо.  Обратного логарифма переменника (С)  Speed тоже не нашёл - так что впаял А500К -регулирует нормально, без особых скачков.

Схемы вот-  tonepad_phase90.pdf (115.25 КБ - загружено 180 раз.)

 Печатки( проверенные, и рабочие 100%) , по которым собирал вот- Phase 90 + OKKO Diablo .rar (67.92 КБ - загружено 213 раз.)

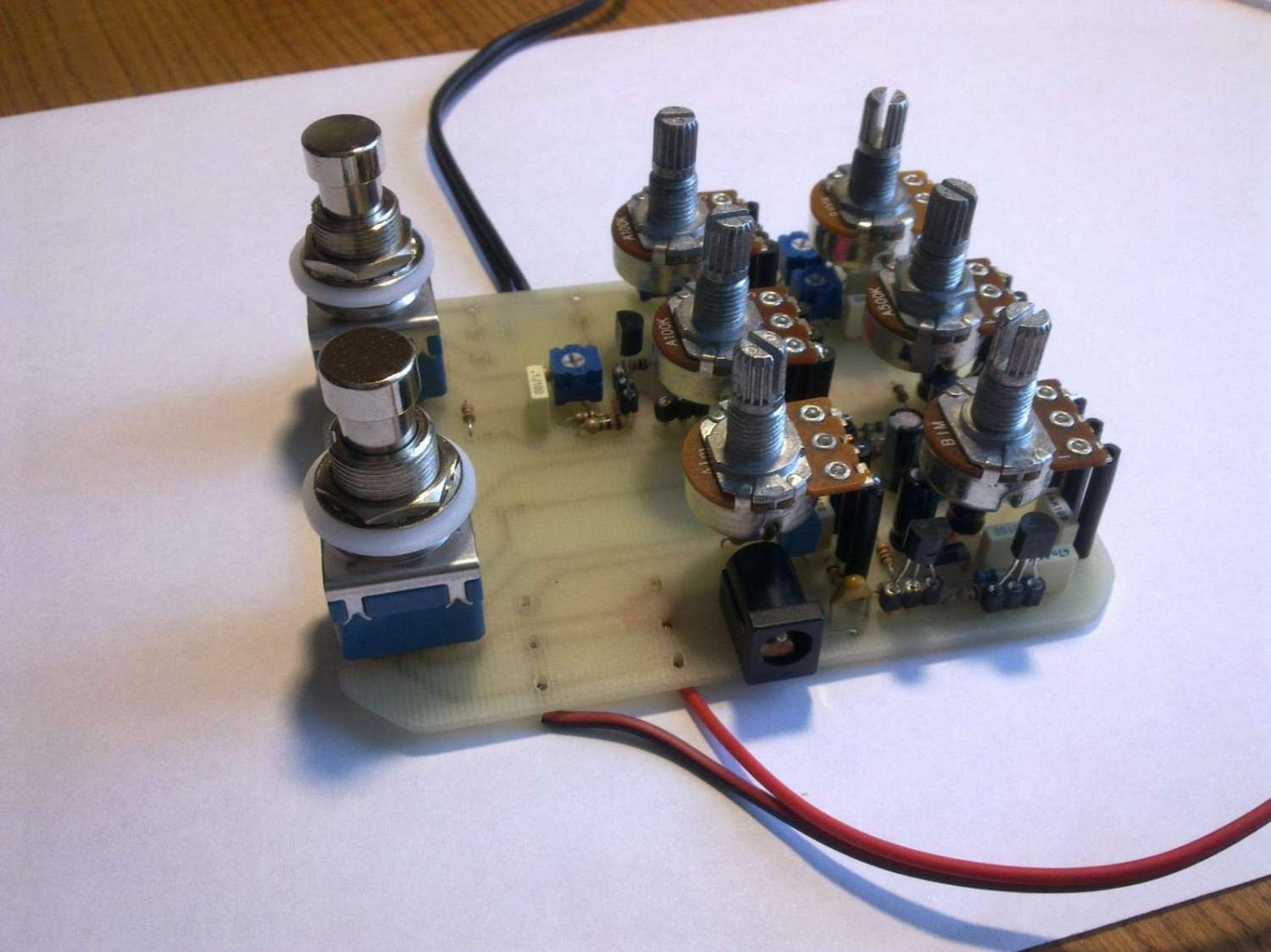

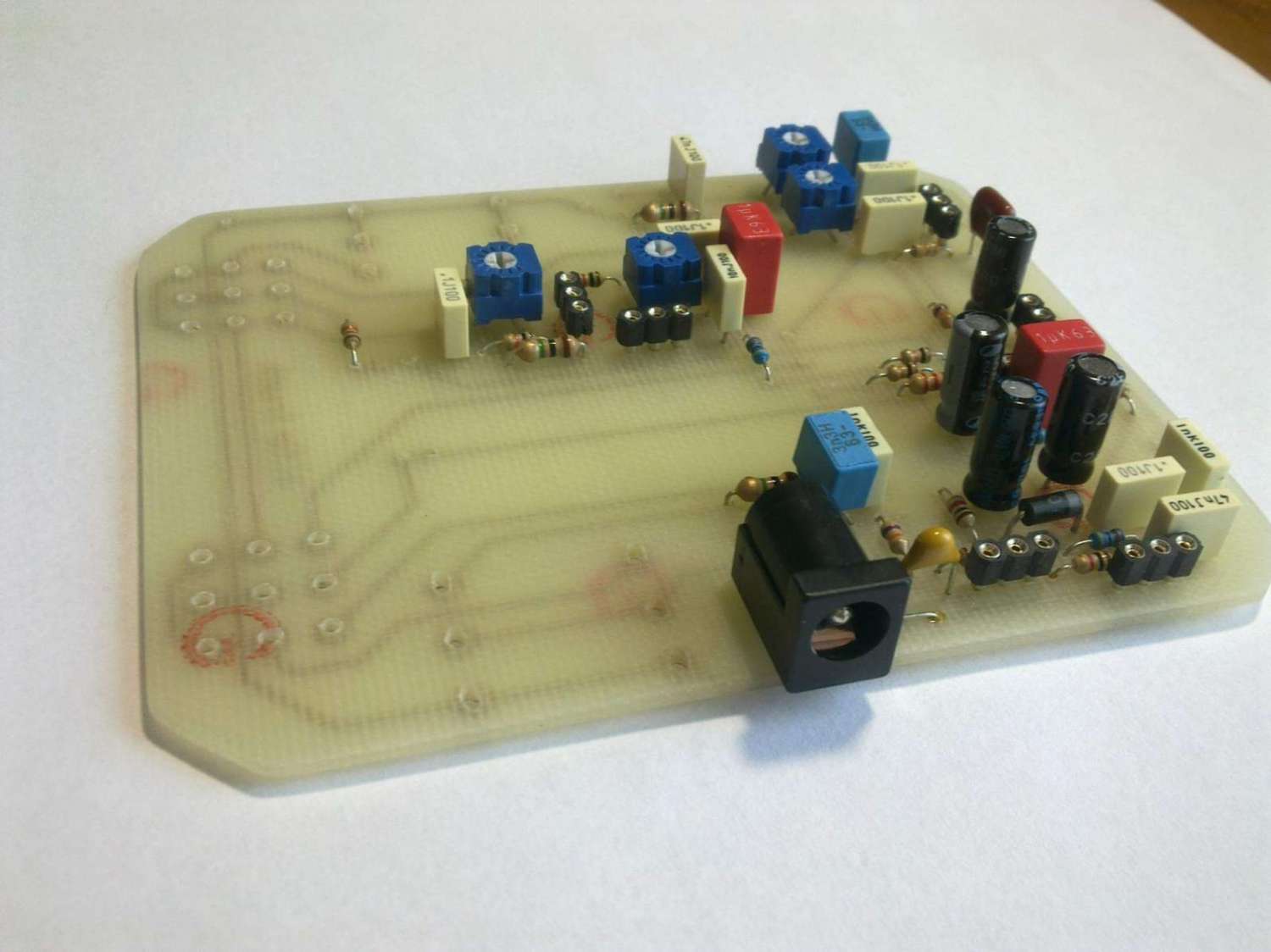

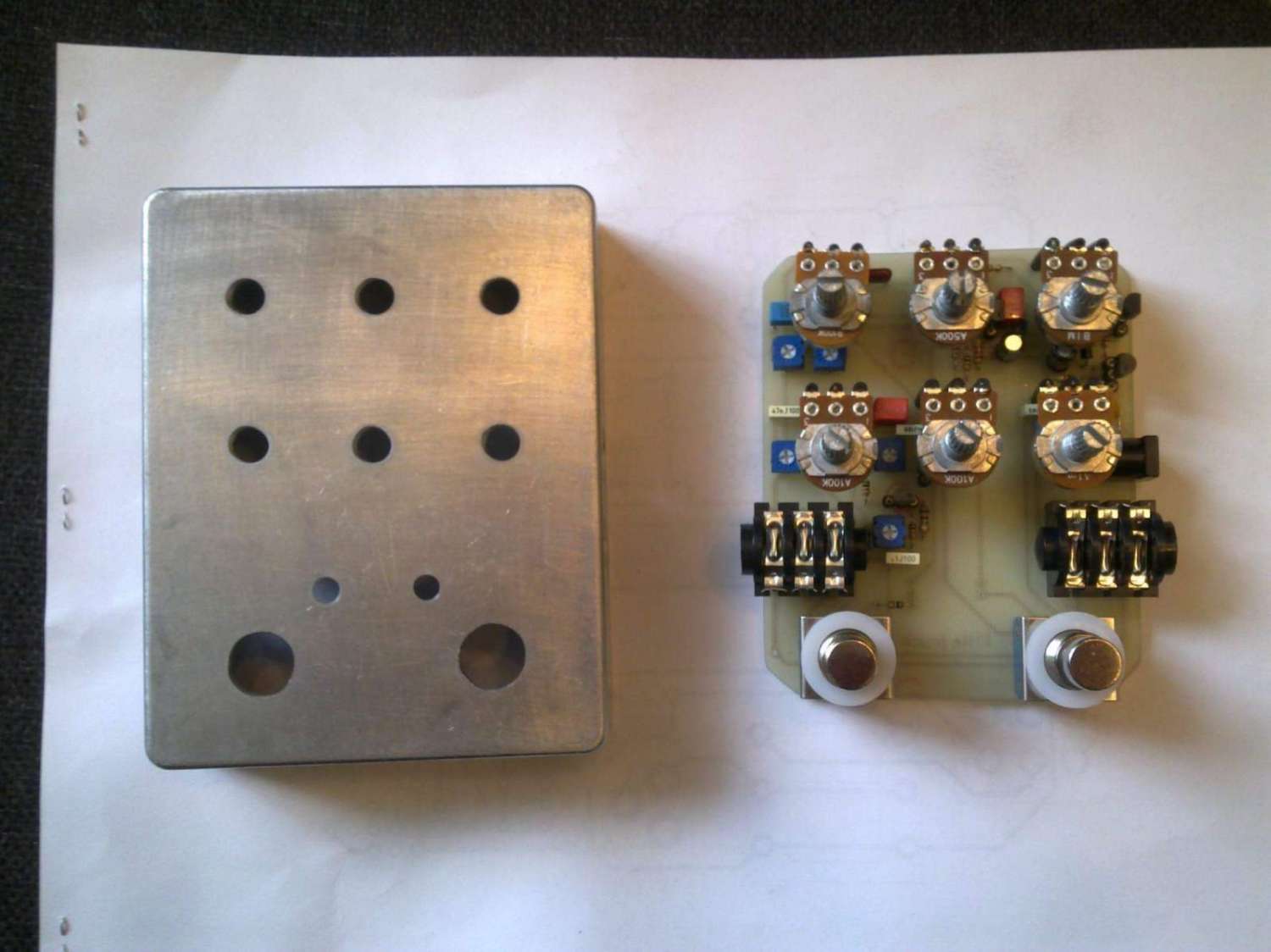

 Вот фотки платы ОККО  -

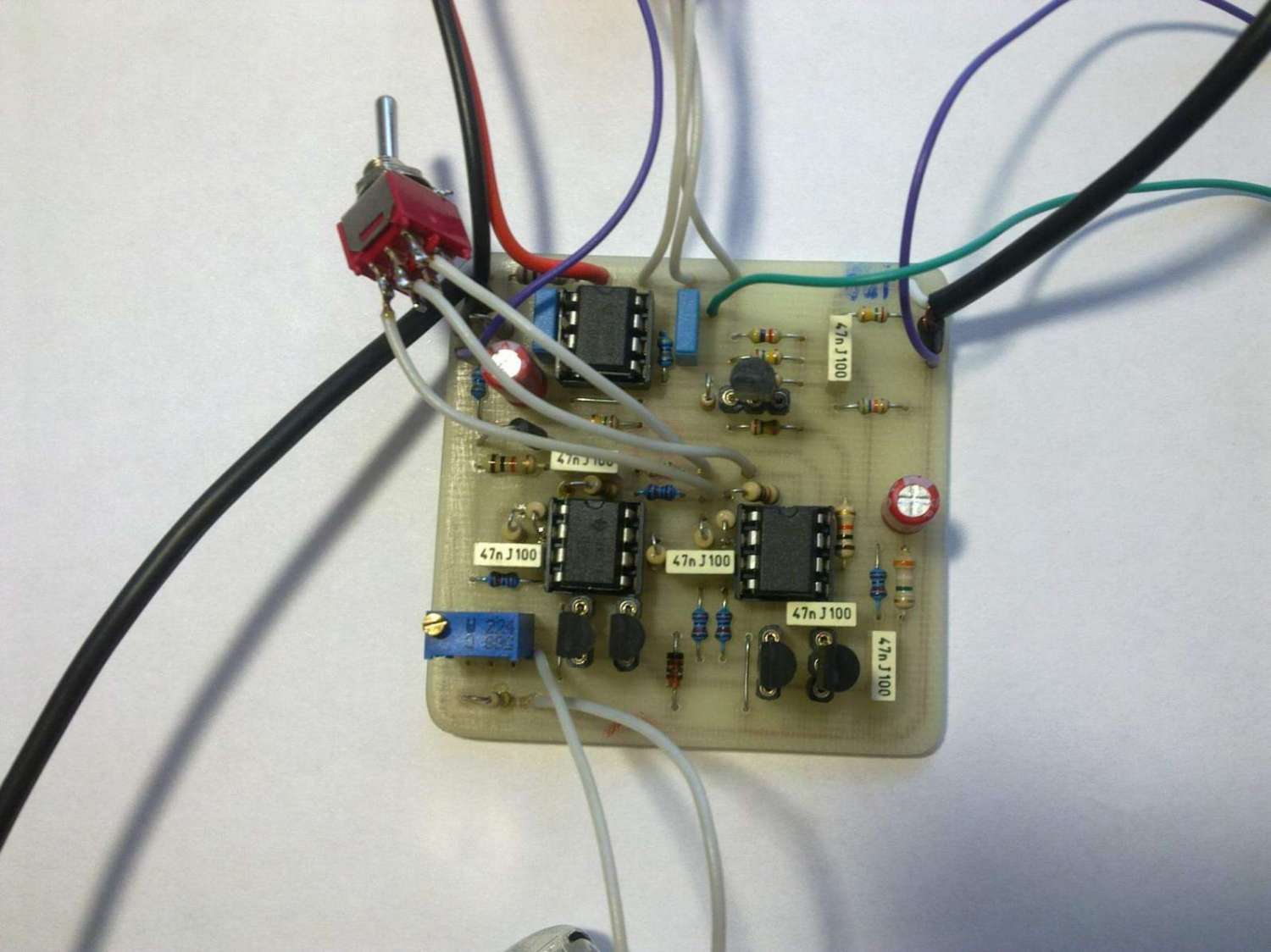

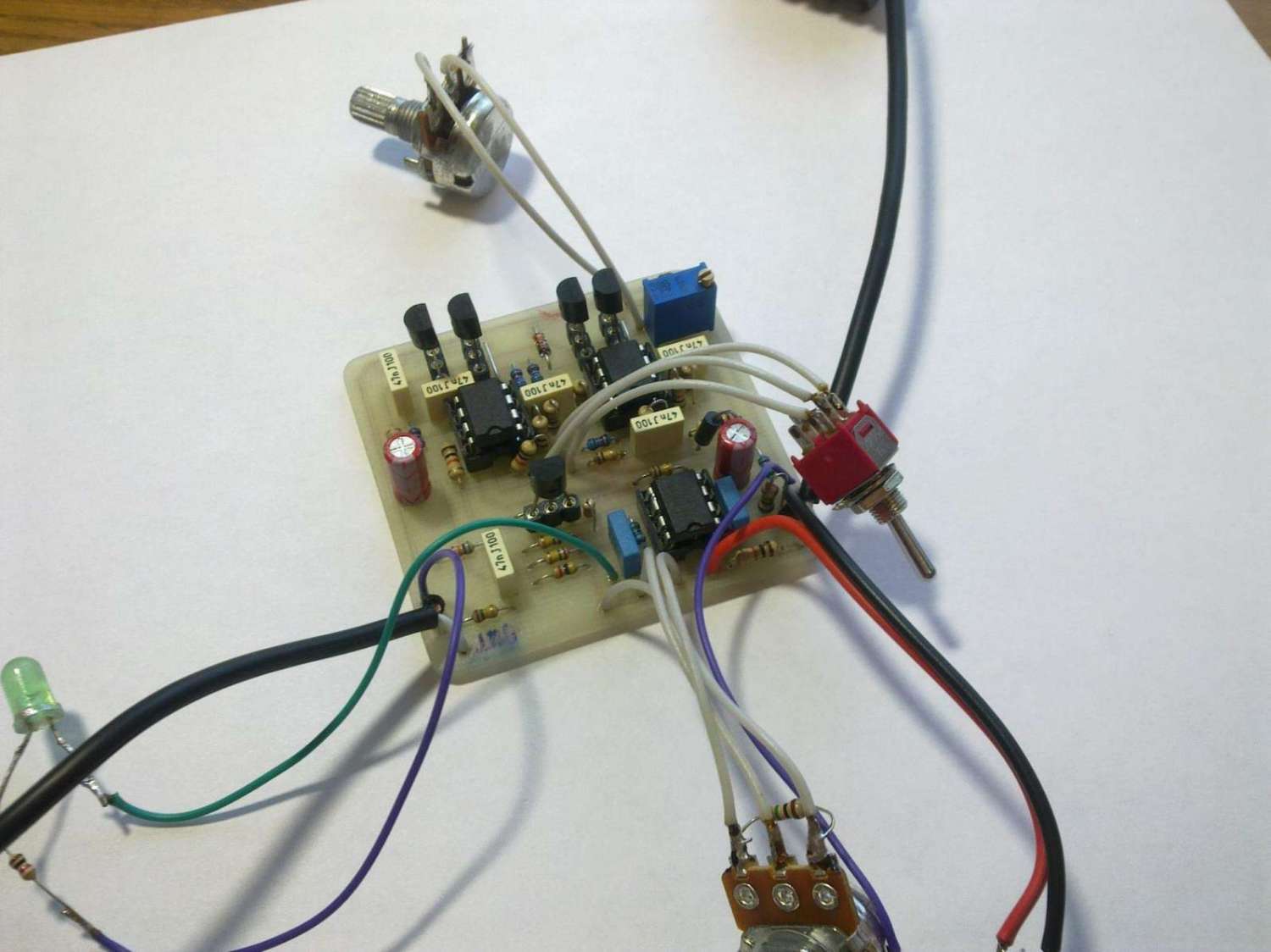

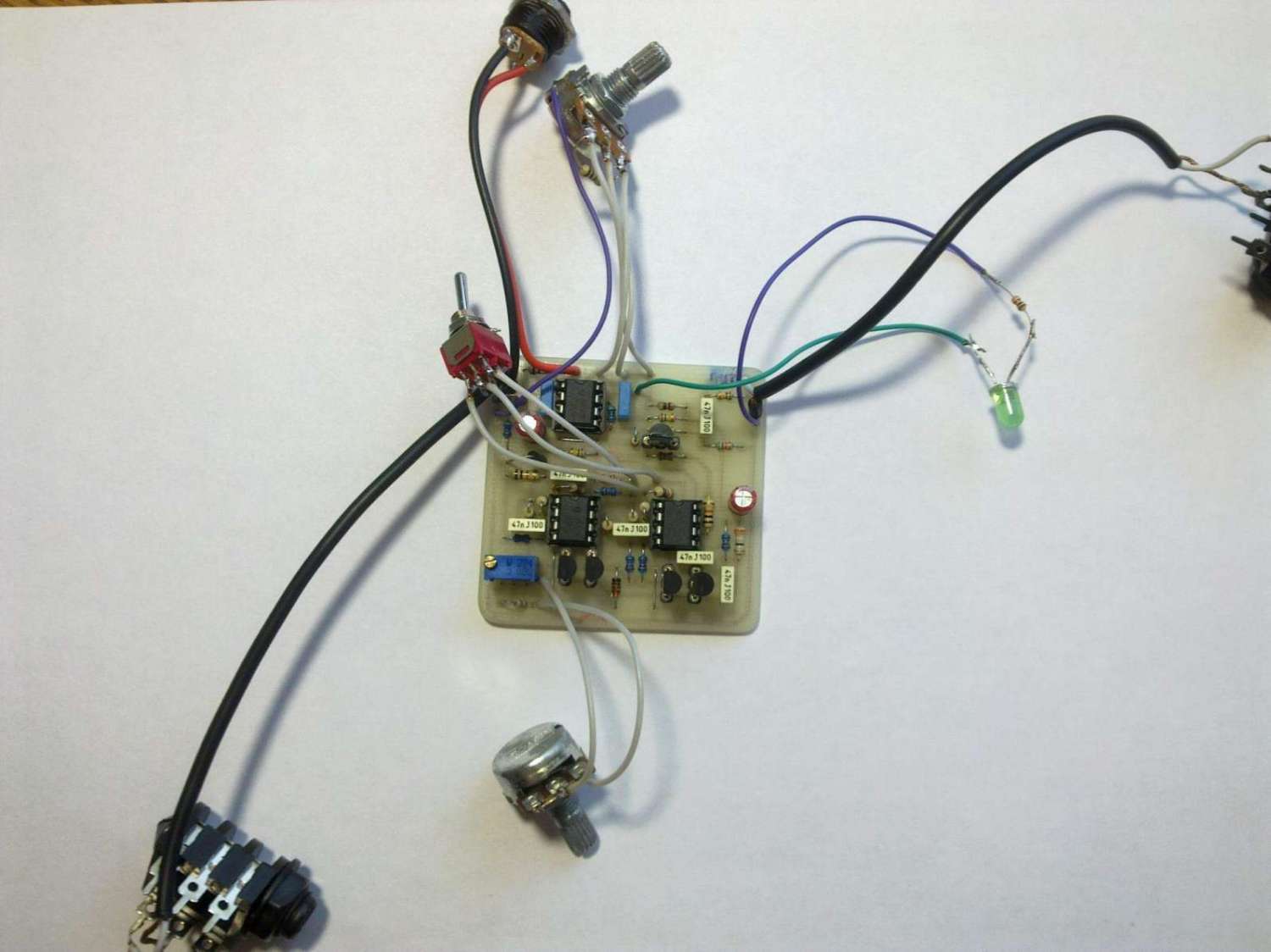

 Плата фазера 90

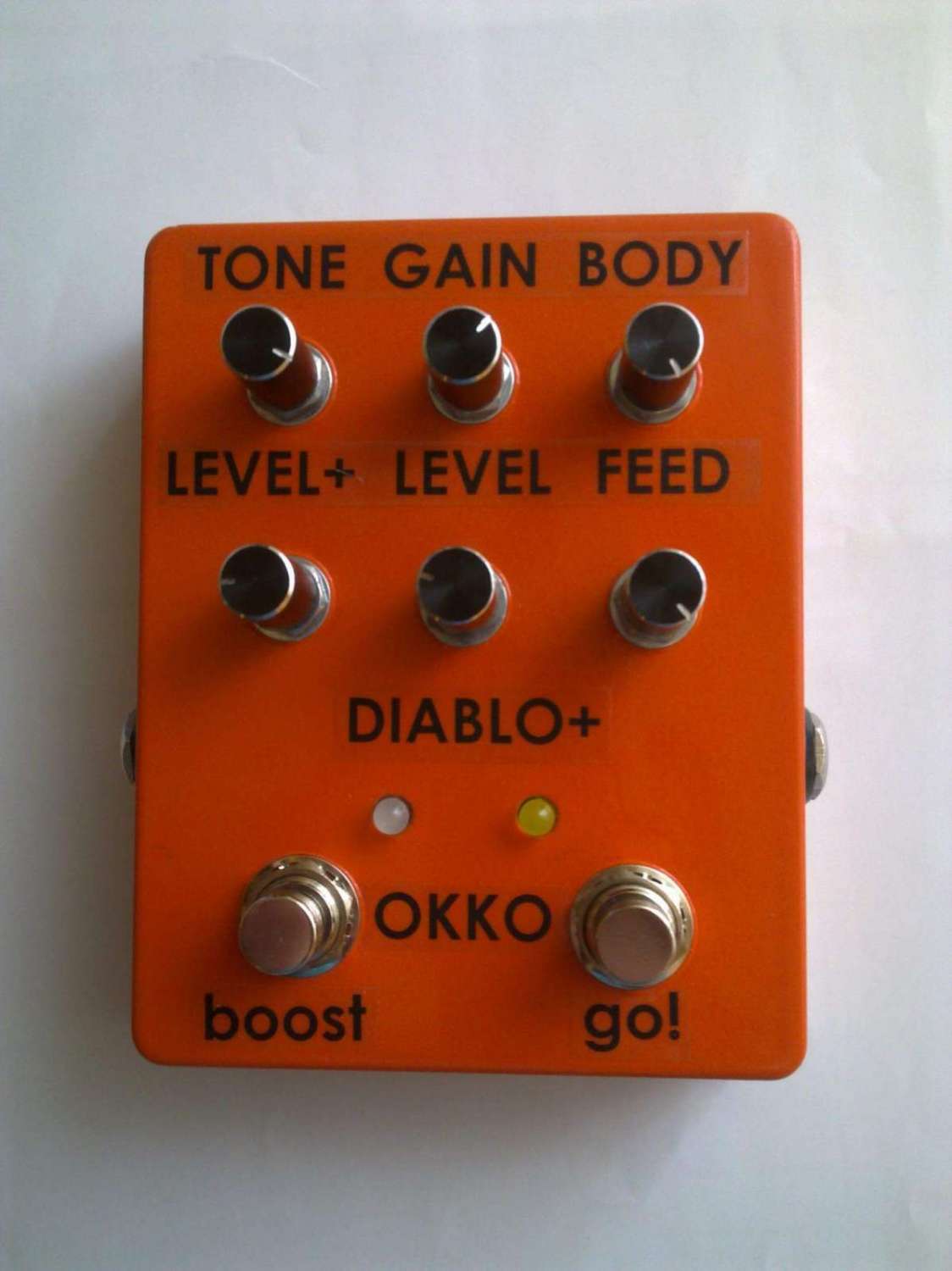

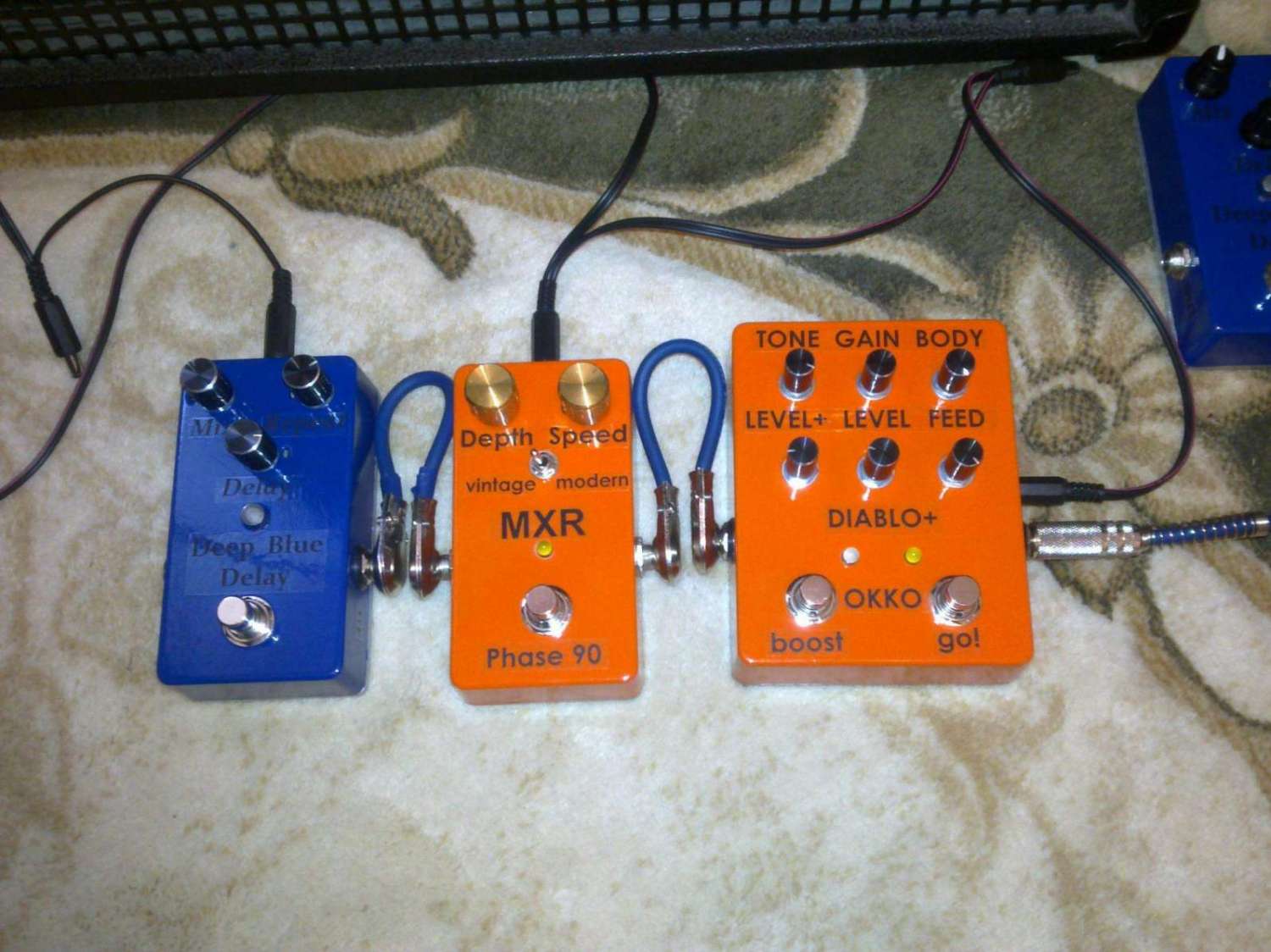

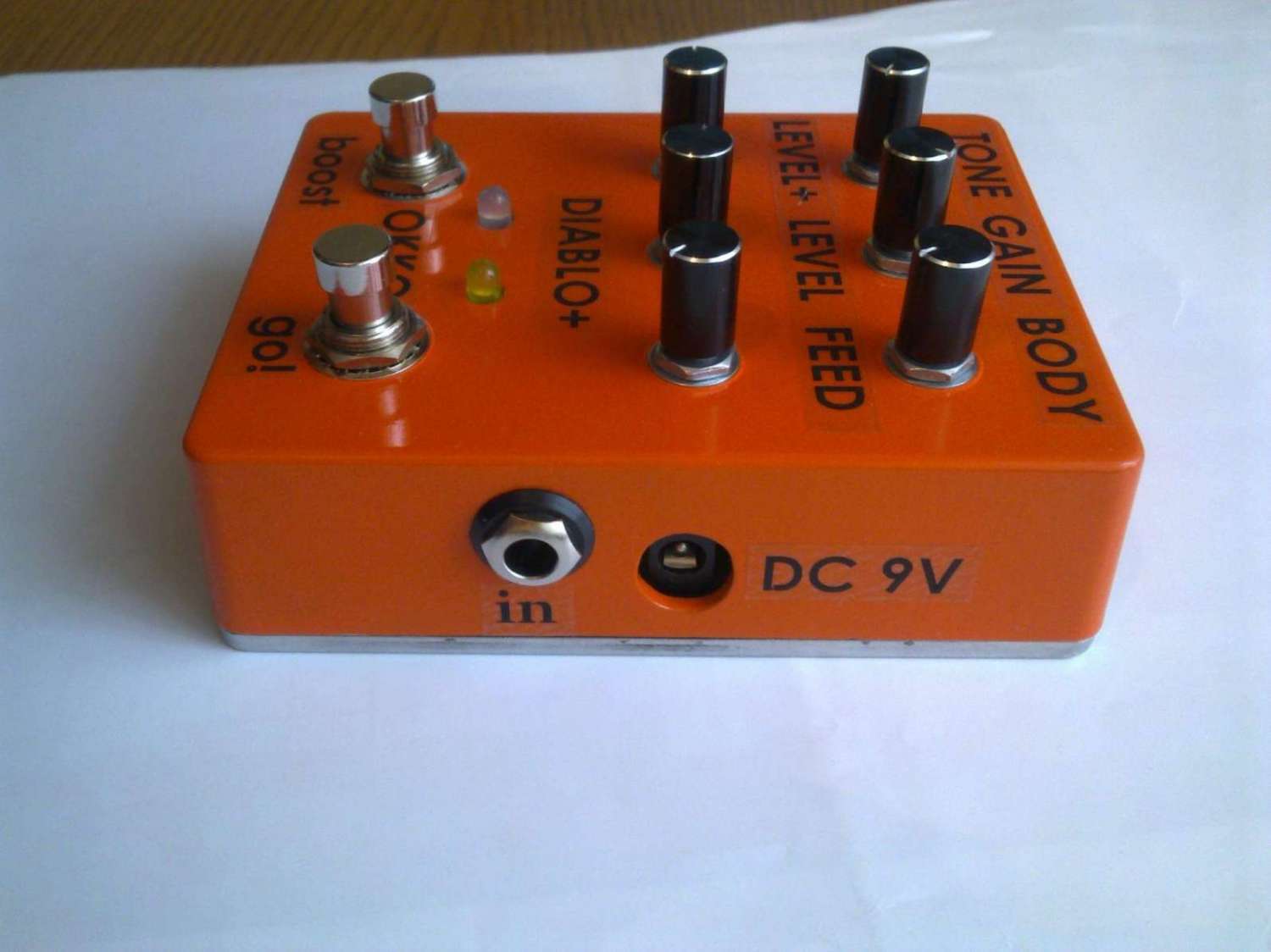

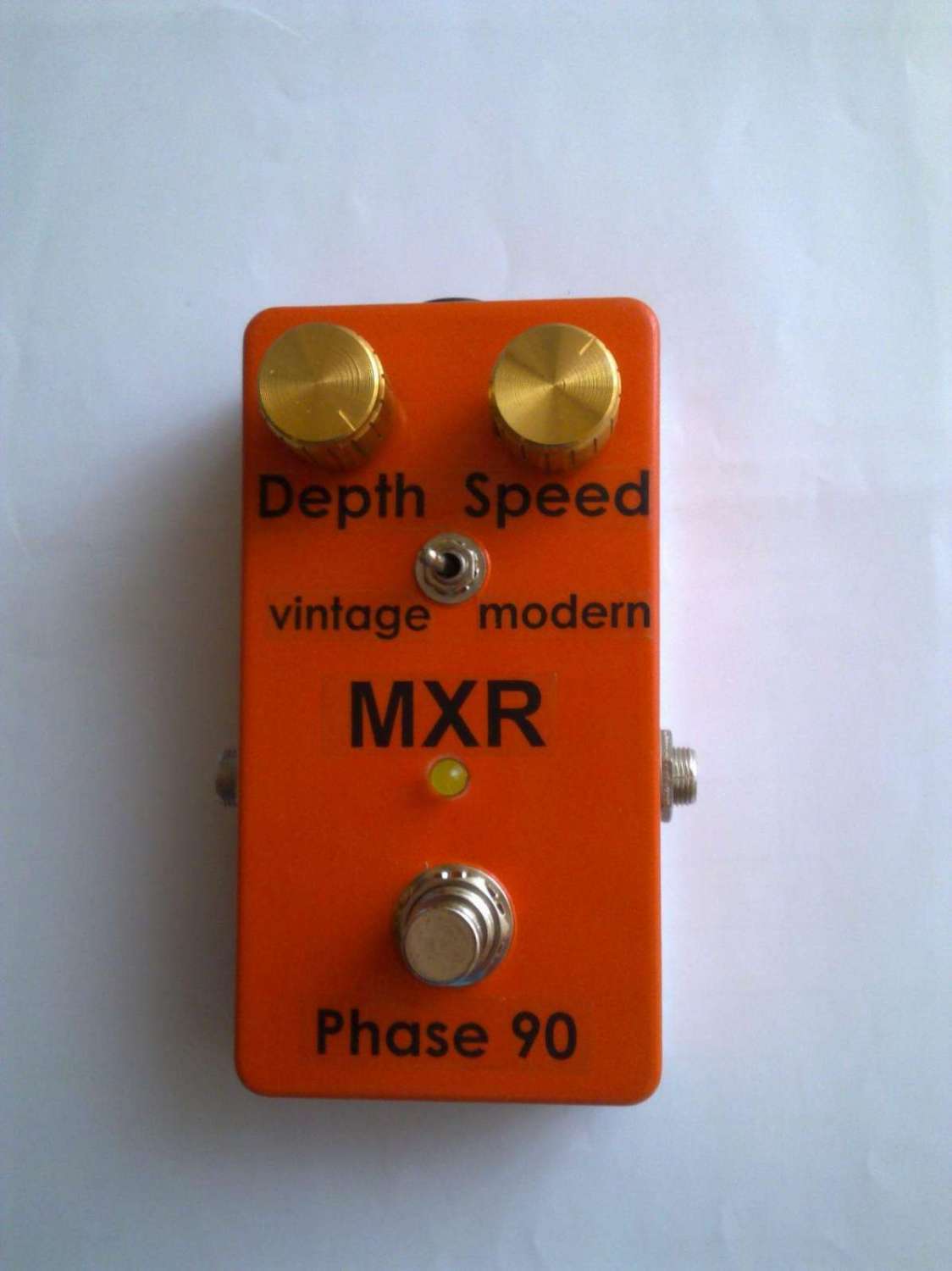

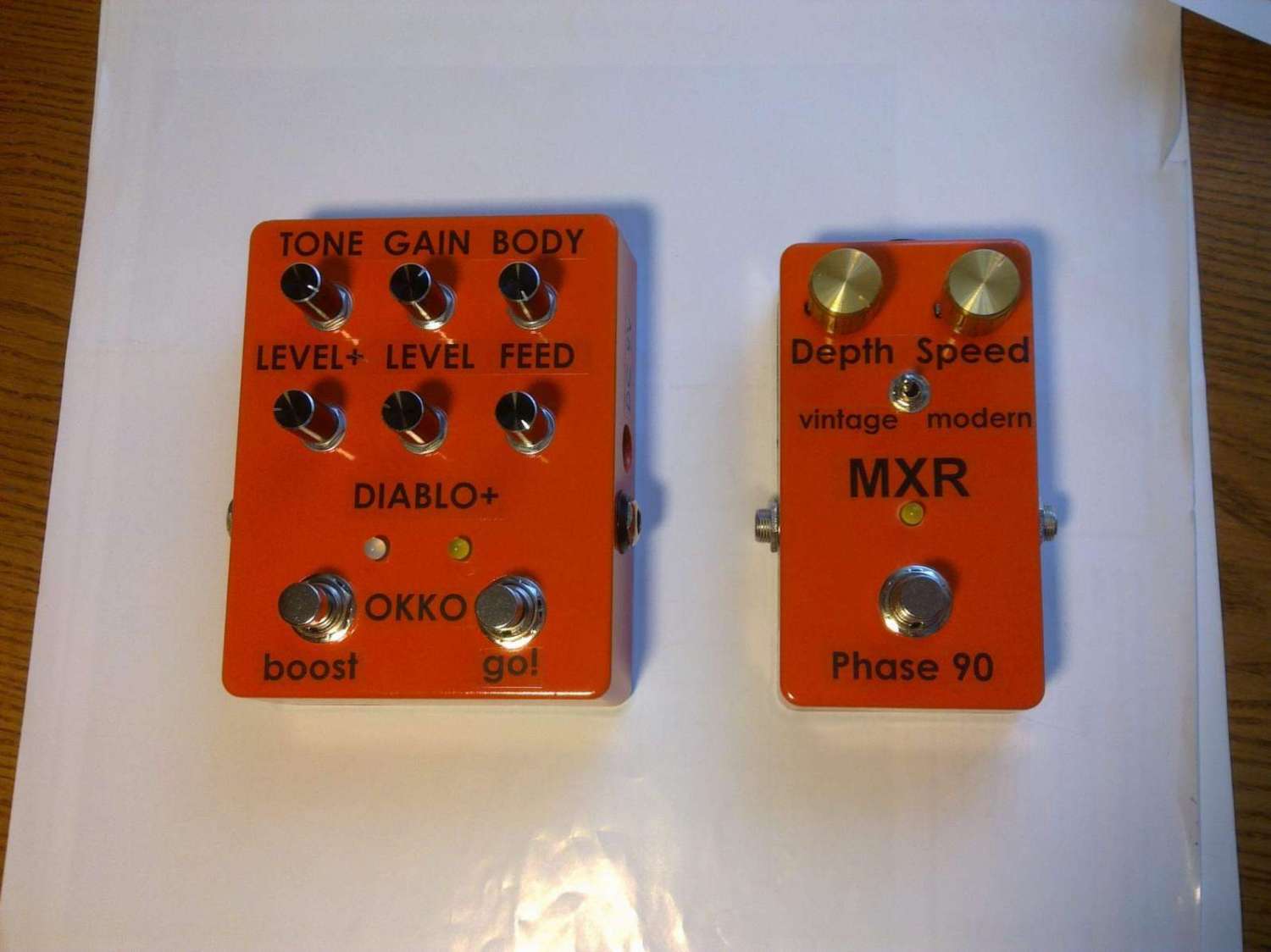

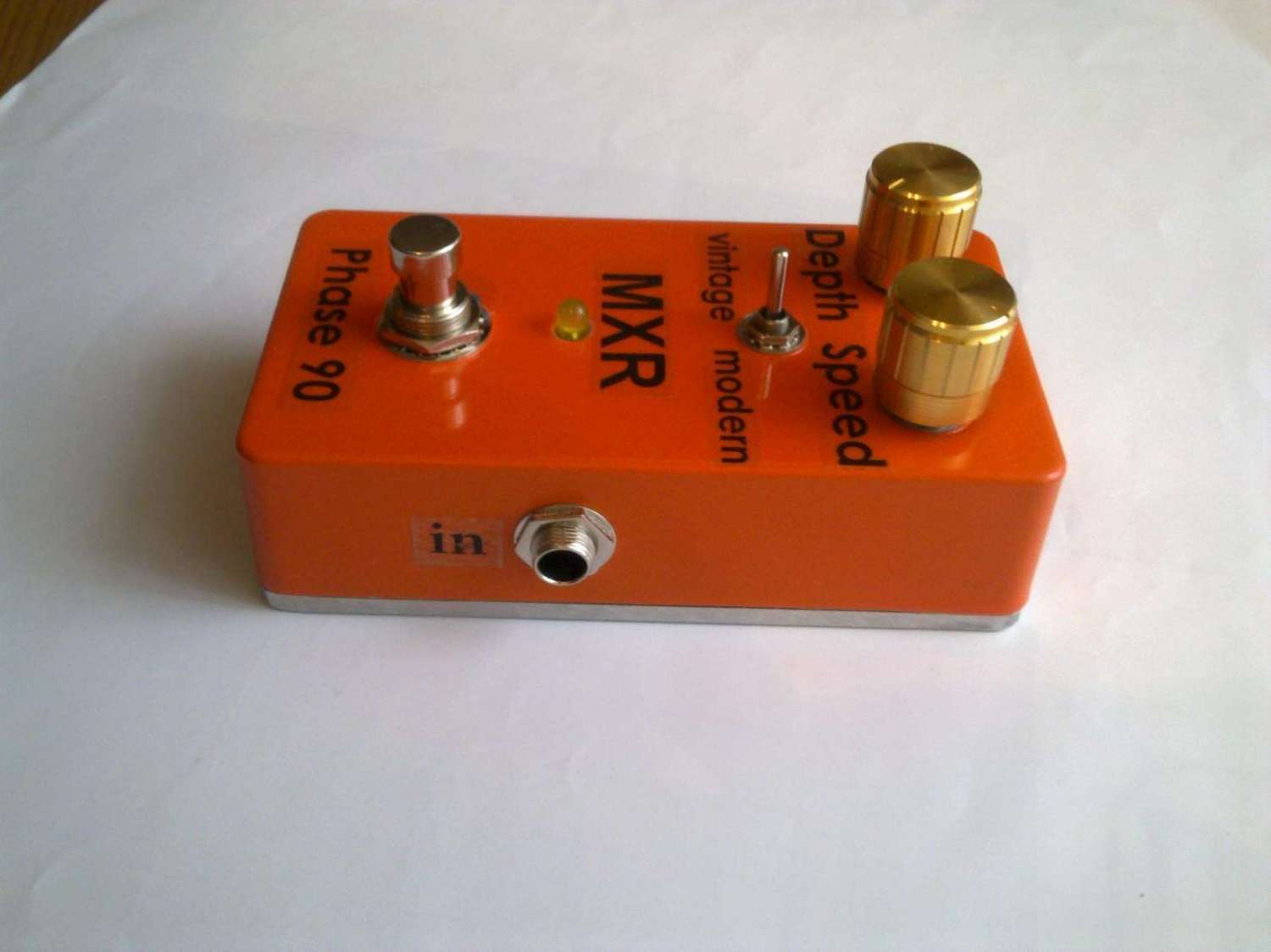

 Ну и готовые примочки после покраски корпусов и сборки-

По сравнению с 18V питанием, на 9V Diablo звучит как УГ. И кстати при 18V "гейна"как-раз поменьше, чем с 9V

О, тогда надо попробовать с 18 В.

А MXR громкость не жрет? собирал давно так до сих пор лежит без дела, громкость при включенном эффекте чуть меньше получается.

Нет, не жрёт. Смотри, наверное в монтаже что-то не так.

Кстати, сегодня попробовал запитать свой ОККО Диабло от 18 В. Результат не огорчил, атака стала более резкой, овердрайв стал ещё более округлее и приятнее, но немного усилился фон от питания в динамике.  Но я бы не сказал, что разница между 9 В и 18 В такая уже сильно заметная, и что от 9 В звук- УГ    .

какой номинал резистора ставил на режим модерн?

Там нужно наоборот убрать резистор из обратной связи.

High Hopes, попробуй вовсе убрать этот резистор.

http://www.erikhansen.net/mxrphase90mods.php

runing, High Hopes, спасибо!

... и добавил:

High Hopes, сейчас глянул схему, в оригинале там 22 кОм. Значит  R2 ты ставил 100 ком.
runing, ты имеешь ввиду вместо резистора сделать разрыв?

runing, понял, спасибо!
