В общем все как обычно наверно: насмотрелся, начитался, обзавидовался, подвернулось, взялся, сделал.
А именно, - подвернулся мне вот такой аппарат:





...и задумал Я темное дельце:



Собственно от Юности той взял только лампы и трансформатор питания, а выходник обменял на ТВЗ, и вот, что у меня вышло:

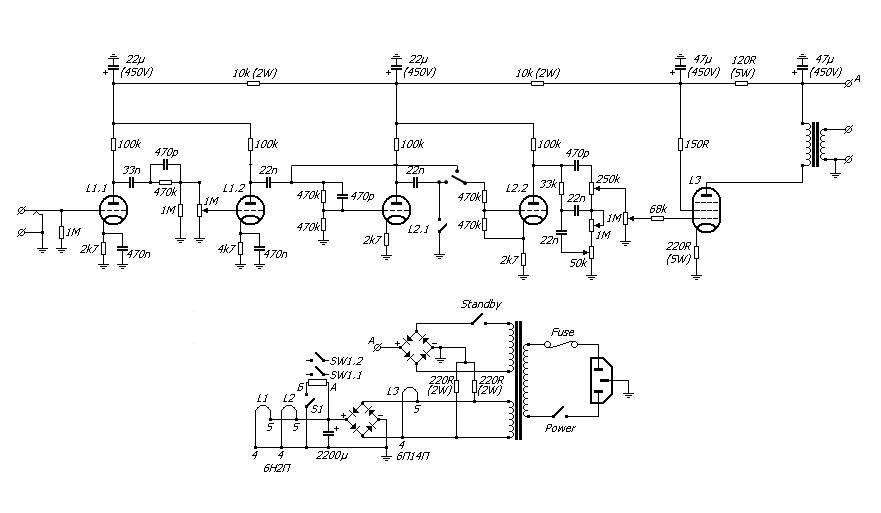

Вот итоговая схема:



Прошу прощения за качество фотографий.
В итоге звук меня порадовал, - Я думал будет хуже. Хорошей записи к сожалению сделать не могу, разве что на цифровик...
...буду признателен за оценку и замечания, а так же по схеме есть вопросы:

1. Накал в предусилителе 7В. Ставил микросхему 7806, - на лампах получал 5,4В. Сейчас работает без нее. Как еще и стоит ли вообще заморочиться?!

2. Фактическая схема чистого канала выглядит так:



Возможно ли, не внося кардинальных изменений в общую схему, получить на чистом канале легкий кранч?

3. Главное(!) Регулятор гейна шуршит при отсутствии на нем сигнала. Грешил на конденсатор, заменил, - шуршит. Заменил регулятор, - шуршит. Что не так?

шасси забавное. из чего пилил?

akl, основа - это две половины неизвестного мне устройства, - давно у меня лежали, а "передняя и задняя панели" от старого отечественного комбаря, обрезанные болгаркой.

Мне в 4 триода удавалось уместить клин, кранч и полноценную петлю.



Зачет.

Мяталист, спасибо. А мне здесь на чистом кранча не добиться?! 1М об землю вообще обязателен перед вторым триодом?

...а изначально подразумевался KRANKовский пред.

Извини, решения сделанные в твоей схеме я не люблю и не понимаю.

...там типа делитель стоит, только не делит ни фига Стало быть 1М не нужен?

подсоедини SW1.1 не к потенциометру гейна а после конденсатора второго триода. Тогда гейном будет крутится от клина до легкого кранча.
Правда с мьютом нужно думать.

...Я понял о чем Ты говоришь. Тогда заземляться нужно после анодного конденсатора третьего триода?!

...или сетку третьего триода заземлить?

c 22n после 2го триода на средний контакт тумблера, в одну сторону на 3й каскад, в другую - на 4й (лучше перед 470к). вторая половина тумблера мьютит сетку 3го каскада (когда во вторую сторону)

akl, без реле что-ли?

... и добавил:

akl, Мяталист, так?!

akl, Мяталист, так?!

если 470p на землю не смущает

... и добавил:

22n второго каскада должен полностью отрываться от третьего каскада, и только после этого третий каскад мьютить

... и добавил:

у тумблера как бы 6 контактов

я бы вот так попробовал тащемта



тумблер стоит 20 рублей

... и добавил:

или вообще с обоих сторон полный байпас третьего каскада
