Оффлайн heavyallex Автор темы

  • Частый посетитель
  • **
  • Сообщений: 189
Re: Насилие над птерой.
« Ответ #15 : Декабря 31, 2012, 18:44:35 »
Цитата: AZG от Декабря 31, 2012, 18:30:48
heavyallex, Эквалайзер можно было не трогать. Все там ОК. Гейн на А1М поменял? Плюс электролит 1-го каскада...

Если потеряны низы, тогда надо искать ошибки в монтаже, обрывы дорожек и т.п.
Да электролит и гейн заменил. Судя по всему действительно где-то неконтакт, ибо иногда оно начинает работать как нойз-гейт. Возможно битый пот.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95678
  • Санкт-Петербург
    • AZG CUSTOM
Re: Насилие над птерой.
« Ответ #16 : Декабря 31, 2012, 19:06:16 »
Ну аккурат в 00:00 надо помолиться и взяться за паяльник! С НГ!  ;D

Оффлайн heavyallex Автор темы

  • Частый посетитель
  • **
  • Сообщений: 189
Re: Насилие над птерой.
« Ответ #17 : Декабря 31, 2012, 19:09:58 »
Эт скорей всего послезавтра))) С НГ!

Оффлайн heavyallex Автор темы

  • Частый посетитель
  • **
  • Сообщений: 189
Re: Насилие над птерой.
« Ответ #18 : Января 04, 2013, 22:56:51 »
Таки получилось. Отвалился катодный кондер 1го каскада, чистый-и лид каналы зазвучали очень правильно, а вот хайклин совсем сломался, выдает сполшной пердеж, что в принципе не критично, ибо его функции вполне выполняет лоулид. Если будет не лень, на днях попытаюсь сварганить семплы.

Оффлайн Gain

  • Опытный
  • ****
  • Сообщений: 701
  • TuBe Or Not TuBe
Re: Насилие над птерой.
« Ответ #19 : Января 05, 2013, 09:08:45 »
heavyallex, по твоей схеме - R9 должен быть перед R7. С13 через 220к об землю.

... и добавил:

AZG, когда в прошлый раз модил птеру при замене пота на А1М и первого катодного на 22u, получил кучу неуправляемого пердежа. Делать это нужно обязательно, но вместе с изменением остальной схемы. А, ну и возбуд словил на лоулид, подавил по Вашему рецепту.
« Последнее редактирование: Января 05, 2013, 09:12:19 от Gain »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95678
  • Санкт-Петербург
    • AZG CUSTOM
Re: Насилие над птерой.
« Ответ #20 : Января 05, 2013, 09:55:04 »
Gain, Я делал только то, что ты описал и пердежа не было. Вроде ж мы обсуждали. Пердежу там взяться просто не откуда. 1н после первого каскада хорошо подрезает излишний низ и эта часть мало чем отличается от 530-го. Могу объяснить только ошибками монтажа, в которые уперся и ТС.

Оффлайн Gain

  • Опытный
  • ****
  • Сообщений: 701
  • TuBe Or Not TuBe
Re: Насилие над птерой.
« Ответ #21 : Января 05, 2013, 10:03:15 »
AZG, окей. Я немного чайник в плане теории, но стараюсь учиться. Объясни, пожалуйста, что конкретно дает мод пота гейна в плане схемотехники. Что кондер увеличивает усиление по низу это понятно.

У птеры изначально перегруз несфокусированный. Если А1М только добавит гейна (как получилось у меня), то это ничего не решит. Эффект такой как будто добавили 2-3 деления гейна.

Оффлайн heavyallex Автор темы

  • Частый посетитель
  • **
  • Сообщений: 189
Re: Насилие над птерой.
« Ответ #22 : Января 05, 2013, 11:03:21 »
Цитата: Gain от Января 05, 2013, 09:08:45
heavyallex, по твоей схеме - R9 должен быть перед R7. С13 через 220к об землю.

... и добавил:

R9 так и стоит, накосячил когда рисовал. А C13 у энгла без резюка на землю идут.

Цитата: AZG от Января 05, 2013, 09:55:04
Gain, Я делал только то, что ты описал и пердежа не было. Вроде ж мы обсуждали. Пердежу там взяться просто не откуда. 1н после первого каскада хорошо подрезает излишний низ и эта часть мало чем отличается от 530-го. Могу объяснить только ошибками монтажа, в которые уперся и ТС.
Может я зря С43 воткнул? В птере стоял на 47 пик, в энгле нет, пытался прибрать им излишний верх, а потом оставил, ибо и с ним зазвучало. Ну и кондер в эквике, правда с ним по другим каналам куда больше нравится, наоборот позволяет побольше верха накинуть незаивимо от середины.
« Последнее редактирование: Января 05, 2013, 11:07:13 от heavyallex »

Оффлайн Gain

  • Опытный
  • ****
  • Сообщений: 701
  • TuBe Or Not TuBe
Re: Насилие над птерой.
« Ответ #23 : Января 05, 2013, 11:15:13 »
Цитата: heavyallex от Января 05, 2013, 11:03:21
А C13 у энгла без резюка на землю идут.

Смотри еще раз внимательней. 1n5 через 220к на контакты реле, которое замыкает на землю.

Оффлайн heavyallex Автор темы

  • Частый посетитель
  • **
  • Сообщений: 189
Re: Насилие над птерой.
« Ответ #24 : Января 05, 2013, 11:31:47 »

Которые Re1.2? Так сразу же) А 220к идет на гейн чистого, там земли вроде тоже нигде нет.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95678
  • Санкт-Петербург
    • AZG CUSTOM
Re: Насилие над птерой.
« Ответ #25 : Января 05, 2013, 11:43:54 »
Цитата: Gain от Января 05, 2013, 10:03:15
AZG, окей. Я немного чайник в плане теории, но стараюсь учиться. Объясни, пожалуйста, что конкретно дает мод пота гейна в плане схемотехники. Что кондер увеличивает усиление по низу это понятно.

У птеры изначально перегруз несфокусированный. Если А1М только добавит гейна (как получилось у меня), то это ничего не решит. Эффект такой как будто добавили 2-3 деления гейна.

А1М гейна как-раз практически не добавляет. Изменяется делитель, при этом получаем другую динамику звучания, в том числе и отдачу но низам. Низ перестает хлюпать. Можно в принципе оставить и штатные 200К, но тогда надо увеличивать резистор перед гейном со 100К до 510-910К. При этом мы ощутимо снизим диапазон регулировки гейна, но получим тот же результат.

Если настройка остального аппарата была под старую Птеру, то с модом низа может быть многовато, но без пердежа. Стоит перенастроить и все встает на свои места.

Оффлайн Gain

  • Опытный
  • ****
  • Сообщений: 701
  • TuBe Or Not TuBe
Re: Насилие над птерой.
« Ответ #26 : Января 05, 2013, 12:22:29 »

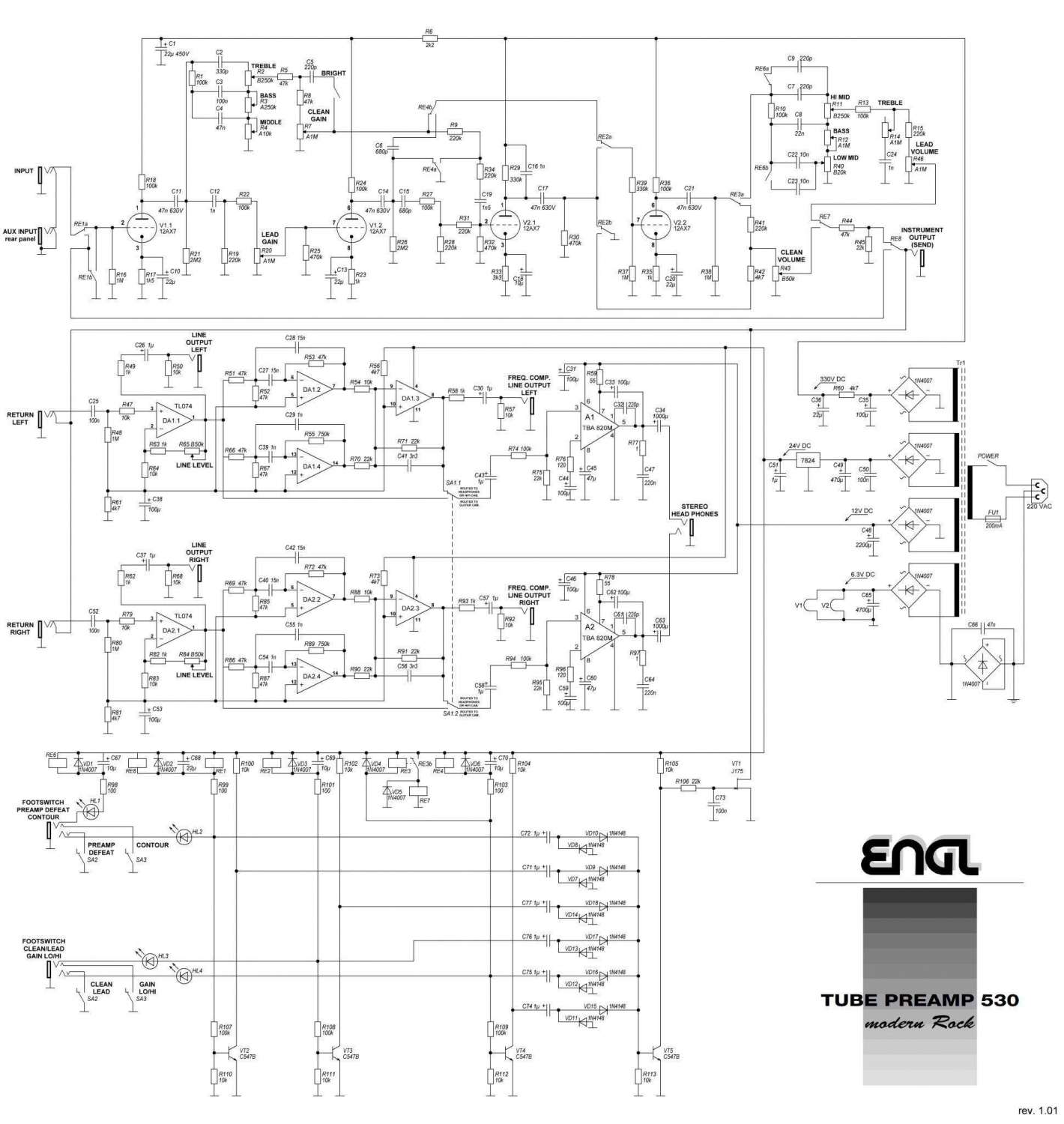

heavyallex, это неправильная схема
Вот

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95678
  • Санкт-Петербург
    • AZG CUSTOM
Re: Насилие над птерой.
« Ответ #27 : Января 05, 2013, 12:27:48 »
Gain, Миллионный раз пишу, что моя схема правильная. Снята с ЖИВОГО аппарата и перепроверена раз 10 уж точно. Там один переключатель по умолчанию наоборот (для тех, кто хочет повторить), но это не является ошибкой.

Оффлайн Gain

  • Опытный
  • ****
  • Сообщений: 701
  • TuBe Or Not TuBe
Re: Насилие над птерой.
« Ответ #28 : Января 05, 2013, 13:44:15 »
AZG, а еще ты писал что рисованая от руки самая правильная, а в ней как в той что я выложил. Где правда?

Проверил обе схемы, разница в указанном резисторе 220к и в номиналах ТБ лида. AZG,, я если что собирал по твоей схеме, звучит все правильно. Наверно эти различия не сильно существенны.

Кстати номиналы ТБ на полной схеме совпадают с реальными фото, кроме лид волум - на схеме А1М, на фото А50к. Похоже было несколько ревизий.
« Последнее редактирование: Января 05, 2013, 14:14:52 от Gain »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95678
  • Санкт-Петербург
    • AZG CUSTOM
Re: Насилие над птерой.
« Ответ #29 : Января 05, 2013, 14:23:34 »
Gain, Про ревизии могу согласиться. Я снимал с аппарата, где еще ВИМА стояла. Потом пошли серые Вишей.
