Навесной монтаж (FAQ)
« : Ноября 03, 2009, 21:49:41 »
В навесном всего три правила:
1. навесной монтаж не панацея, а только способ монтажа, он может быть как правильный так и не правильный
2. никогда не стоит размазывать землю по шасси, если аппарат имеет хоть какой-то приличный гейн
3. не превращать монтаж в паутину проводов и пауков из деталей



Вот ссылка, как делать "Турреты"http://gtlab.net/gtlab2/print.php?type=A&item_id=4

Что википедия говорит http://en.wikipedia.org/wiki/Turret_board

Подробное описание монтажа SanderZ'а http://guitarplayer.ru/index.php?topic=122306.msg2279308#msg2279308

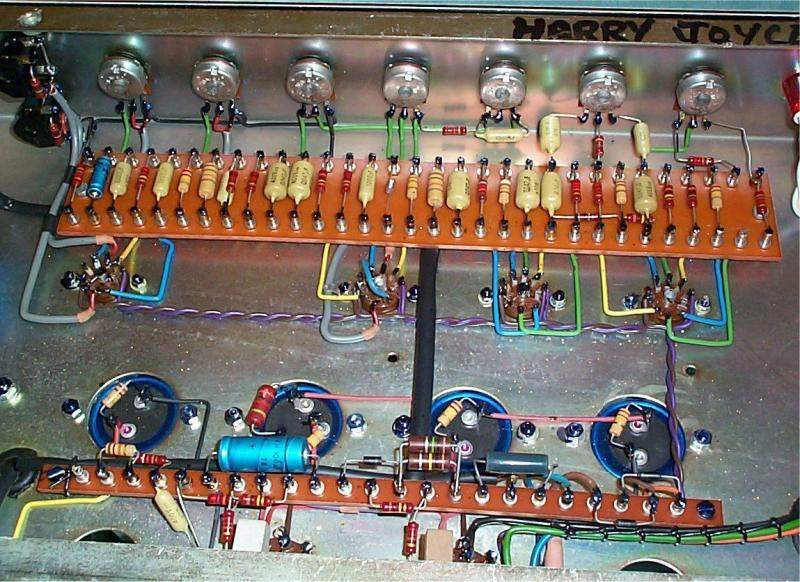

вот пример навесного монтажа
« Последнее редактирование: Ноября 04, 2009, 00:31:30 от groder »

Оффлайн banzai-che

  • Эксперт
  • *****
  • Сообщений: 1071
Re: Навесной монтаж (FAQ)
« Ответ #1 : Ноября 03, 2009, 21:55:47 »
А что про него говорить? =)
Отличается от печатного тем, что детали припаиваются к туретам, а соединения делаются проводами =)

Оффлайн kinoman

  • Живу на форуме
  • *******
  • Сообщений: 19803
  • Тут каг бе подпись.
Re: Навесной монтаж (FAQ)
« Ответ #2 : Ноября 03, 2009, 21:57:01 »
гм, по-моему тут и так все предельно ясно и разжевано по 10 раз на соответствующем форуме.

Оффлайн groder Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 356
  • ололо...
Re: Навесной монтаж (FAQ)
« Ответ #3 : Ноября 03, 2009, 22:14:20 »
просто я предлогаю систематезировать это...

Оффлайн kinoman

  • Живу на форуме
  • *******
  • Сообщений: 19803
  • Тут каг бе подпись.
Re: Навесной монтаж (FAQ)
« Ответ #4 : Ноября 03, 2009, 22:26:44 »
что именно систематезировать?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 93011
  • Санкт-Петербург
    • AZG CUSTOM
Re: Навесной монтаж (FAQ)
« Ответ #5 : Ноября 03, 2009, 22:38:05 »
В навесном всего три правила:
1. навесной монтаж не панацея, а только способ монтажа, он может быть как правильный так и не правильный
2. никогда не стоит размазывать землю по шасси, если аппарат имеет хоть какой-то приличный гейн
3. не превращать монтаж в паутину проводов и пауков из деталей

Все остальное познается по фоткам и в реалии жизни.

Оффлайн hunted

  • Ветеран форума
  • ******
  • Сообщений: 4218
Re: Навесной монтаж (FAQ)
« Ответ #6 : Ноября 03, 2009, 22:38:18 »
Странная мода пошла создавать темы со словом FAQ, где нет никакого FAQ, а есть предложение ко всем остальным сделать этот FAQ. :)


P.S. А в темах, в этом разделе, люди не один раз показывали и рассказывали про навесной монтаж. Вполне достаточно всего одной-двух фото с близкого расстояния, чтобы понять принципы.

Оффлайн groder Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 356
  • ололо...
Re: Навесной монтаж (FAQ)
« Ответ #7 : Ноября 04, 2009, 00:12:43 »
Ну так всем миром :) Что такого то ;)

Оффлайн hunted

  • Ветеран форума
  • ******
  • Сообщений: 4218
Re: Навесной монтаж (FAQ)
« Ответ #8 : Ноября 04, 2009, 00:21:59 »
Ну так всем миром :) Что такого то ;)
http://guitarplayer.ru/index.php?topic=122306.msg2279308#msg2279308
Вот начиная с этого момента по теме топика есть информация. Правда с одним уточнением - там соединения не проводами сделаны а печаткой, что конечно не совсем по науке, но зато видно из чего все делается и как паяется.
« Последнее редактирование: Ноября 04, 2009, 00:23:59 от hunted »

Оффлайн groder Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 356
  • ололо...
Re: Навесной монтаж (FAQ)
« Ответ #9 : Ноября 04, 2009, 00:31:50 »
Спасибо ;)

Оффлайн Lupus_Nocturnus

  • Ветеран форума
  • ******
  • Сообщений: 3509
Re: Навесной монтаж (FAQ)
« Ответ #10 : Ноября 04, 2009, 00:45:08 »
Цитировать
Вот ссылка, как делать "Турреты"http://gtlab.net/gtlab2/print.php?type=A&item_id=4

Если уж вытравливать "контактные площадки из меди" - проще печатку сделать. Если уж делать так как пишет автор - то лучше использовать полноценные "turret"-ы, или по крайней мере расклепать "пистоны" (и паять к широкой их стороне).

Оффлайн mogaed

  • Ветеран форума
  • ******
  • Сообщений: 3552
  • Волк с гитарой
Re: Навесной монтаж (FAQ)
« Ответ #11 : Ноября 04, 2009, 09:21:36 »

Оффлайн groder Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 356
  • ололо...
Re: Навесной монтаж (FAQ)
« Ответ #12 : Ноября 04, 2009, 09:28:42 »
Вот еще пример! полу навесом каким-то получается! интересно! ;)

Оффлайн mogaed

  • Ветеран форума
  • ******
  • Сообщений: 3552
  • Волк с гитарой
Re: Навесной монтаж (FAQ)
« Ответ #13 : Ноября 04, 2009, 09:32:50 »
Вот еще пример! полу навесом каким-то получается! интересно! ;)
Плата от другой схемы, а надо было сделать быстро.
Третий год работает - ручная сборка!!!
Извините, корпус другой был


... и добавил:

Плата от другой схемы, а надо было сделать быстро.
Третий год работает - ручная сборка!!!
Извините, корпус другой был

« Последнее редактирование: Ноября 04, 2009, 10:28:27 от mogaed »

Оффлайн Мясников

  • Эксперт
  • *****
  • Сообщений: 1861
  • myasnikov-custom.com
    • https://www.youtube.com/channel/UCHZESeK456yYQQXrzjPVB8g
Re: Навесной монтаж (FAQ)
« Ответ #14 : Ноября 04, 2009, 13:33:20 »
автор создал тему , но сам не в теме видимо ....  :hmmm:    резидент из Ульяновска как всегда вносит позитив в тухлые темы )
