Автор Тема: Не работает Orange Dark Terror  (Прочитано 3561 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн predat0r Автор темы

  • Новичок
  • *
  • Сообщений: 88
Не работает Orange Dark Terror
« : Декабря 06, 2017, 17:12:40 »
Произошла оказия! Вчера играл по простой схеме на ДаркТеррор'е (гитара - усилитель - кабинет). Внезапно пропал звук из кабинета. Проверено на двух гитарах, двух кабелях гитара-усилитель, двух кабелях усилитель-кабинет, подключал телефон в кабинет - звук идет. При включении режима 7 или 15 ватт слышно шуршание, как-будто потенциометр шуршащий крутишь, потом тишина. На ручки не реагирует. Ооооочень тихо слышно звук гитары из кабинета (телефон громче играет). Лампы все светятся. Могу сделать фото ламп, если нужно. Кто подскажет, куда копать?

... и добавил:







Лампы на фото. Какая-то подозрительная самая левая лампа в усилителе (фото 1)

Оффлайн Medvedeff8

  • Ветеран форума
  • ******
  • Сообщений: 3026
  • Слабоумие и отвага!
Re: Не работает Orange Dark Terror
« Ответ #1 : Декабря 06, 2017, 17:57:34 »

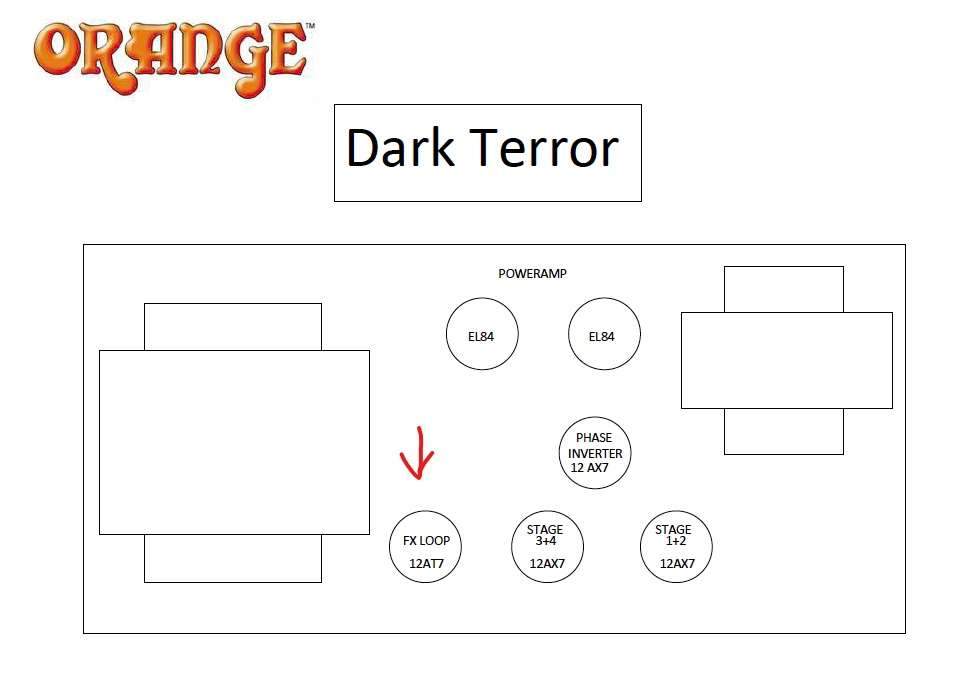

Можно предположить, что умерла лампа, отвечающая за петлю эффектов, (V3) могло пробить катодный повторитель.

... и добавил:



... и добавил:

Если воткнуть гитару в гнездо "Return" - звук есть?

... и добавил:

Попробуй замерить напряжение на 8 выводе лампы V3.
« Последнее редактирование: Декабря 06, 2017, 18:56:58 от Medvedeff8 »

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Не работает Orange Dark Terror
« Ответ #2 : Декабря 06, 2017, 20:07:59 »
Отвалилось что-то от вторички выходника до динамика, если звук в динамике с перегрузом. Либо где-то закорот в сигнальной цепи.
« Последнее редактирование: Декабря 06, 2017, 20:09:34 от Vitallka »

Оффлайн predat0r Автор темы

  • Новичок
  • *
  • Сообщений: 88
Re: Не работает Orange Dark Terror
« Ответ #3 : Декабря 07, 2017, 07:24:47 »
Замерил сопротивление при воткнутом проводе в гнездо для 16 Ом кабинета, кабинет не подключен, усилитель не включен. Выходной трансформатор: красный-коричневый =120 Ом, желтый-оранжевый=1,4 Ом. Желтый и оранжевый на корпус=1,6 Ом

... и добавил:

При подключении гитары в return - звука нет. При подключении гитары в input - из динамика супертихий звук с перегрузом, вроде даже реагирует на вращение ручек.

... и добавил:

Medvedeff8,  между какими точками замерить напряжение на лампе? 8-й вывод по даташиту нашел, куда тыкать вторым щупом?
« Последнее редактирование: Декабря 07, 2017, 08:18:04 от predat0r »

Оффлайн Medvedeff8

  • Ветеран форума
  • ******
  • Сообщений: 3026
  • Слабоумие и отвага!
Re: Не работает Orange Dark Terror
« Ответ #4 : Декабря 07, 2017, 08:58:21 »
На корпус аппарата.

... и добавил:

Заодно замерь напряжение на выводе 1 и 3, тоже относительно корпуса.
« Последнее редактирование: Декабря 07, 2017, 09:07:39 от Medvedeff8 »

Оффлайн predat0r Автор темы

  • Новичок
  • *
  • Сообщений: 88
Re: Не работает Orange Dark Terror
« Ответ #5 : Декабря 07, 2017, 09:07:49 »
12at7 8-я нога на корпус: в режиме 7Вт=50 В, в режиме 15Вт=70 В (переменка).

... и добавил:

1-я нога: соответственно 20.3 / 26.6 В
3-я нога: соответственно 7.7 / 10.8 В
« Последнее редактирование: Декабря 07, 2017, 09:12:26 от predat0r »

Оффлайн Medvedeff8

  • Ветеран форума
  • ******
  • Сообщений: 3026
  • Слабоумие и отвага!
Re: Не работает Orange Dark Terror
« Ответ #6 : Декабря 07, 2017, 09:28:13 »
Уверен, что переменка?

Оффлайн predat0r Автор темы

  • Новичок
  • *
  • Сообщений: 88
Re: Не работает Orange Dark Terror
« Ответ #7 : Декабря 07, 2017, 11:49:40 »
Не уверен, измерял в режиме ACV. Нужно постоянное напряжение измерить? Тестер самый простой, ему какой режим включишь - он то и измеряет.
« Последнее редактирование: Декабря 07, 2017, 11:51:56 от predat0r »

Оффлайн Medvedeff8

  • Ветеран форума
  • ******
  • Сообщений: 3026
  • Слабоумие и отвага!
Re: Не работает Orange Dark Terror
« Ответ #8 : Декабря 07, 2017, 13:24:17 »
Конечно же постоянку мерить нужно. Меряй заново, отпиши замеры. Заодно уже на всех лампах в катодах замеряй, 3 и 8 выводы, аноды - 1 и 6 выводы. На лампах оконечника - тоже катоды померяй, 3 вывод.

... и добавил:

Осторожно с высоким напряжением! На анодах преда около 150 вольт. На лампах оконечника - около 350 в анодах.
« Последнее редактирование: Декабря 07, 2017, 13:33:24 от Medvedeff8 »

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Не работает Orange Dark Terror
« Ответ #9 : Декабря 07, 2017, 17:36:58 »
Подай от компа синусоиду 1000 Гц на вход усилка. Тестером в режиме измерения переменки померяй напряжения между анодами и землей в фазоинверторе, выходных ламп и между сетками и землей выходных ламп.

Оффлайн Medvedeff8

  • Ветеран форума
  • ******
  • Сообщений: 3026
  • Слабоумие и отвага!
Re: Не работает Orange Dark Terror
« Ответ #10 : Декабря 07, 2017, 18:13:32 »
Vitallka, скорее всего, не доходит там до оконечника. Ну и не думаю, что у автора есть в компе генератор и подходящий кабель для соединения компа с усилком. Если есть мало-мальски звук, и он с перегрузом, значит, лампы преда живые. остается либо петля, либо фазик. Оконечник - возможно, но будем надеяться на лучшее)

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Не работает Orange Dark Terror
« Ответ #11 : Декабря 07, 2017, 19:10:02 »
Цитата: Medvedeff8 от Декабря 07, 2017, 18:13:32
Ну и не думаю, что у автора есть в компе генератор и подходящий кабель для соединения компа с усилком.
Про генератор, конечно, сильно :zhest:
Помогу с генератором :) https://app.box.com/s/xr1yaw1xgdxyg6gbmk3c3a785g35hhek
« Последнее редактирование: Декабря 07, 2017, 19:15:56 от Vitallka »

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Не работает Orange Dark Terror
« Ответ #12 : Декабря 07, 2017, 19:51:57 »
Мужики, автор АС от DC не отличает, не подвергайте лишней опасности человека. Тут единственное надёжное решение - к спецу. Тем более что проблема скорее всего банальная, очевидная для знающего, но запредельная для юзера.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2261
  • GuitarPlayer.Ru fan!
Re: Не работает Orange Dark Terror
« Ответ #13 : Декабря 07, 2017, 21:33:48 »
Банальная... Тут полдня хп разыскивал с приборами.
Для начала мелкую лампу заведомо исправную потыкай в пред. Не поможет - неси к мастеру.

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: Не работает Orange Dark Terror
« Ответ #14 : Декабря 08, 2017, 10:00:05 »
Ден2 прав! Нет рядом мастера, пригласи человека имеющего мультиметр и умеющего им пользоваться. Проверить начиная с  кабинета, шнуров и далее до самого усилка. А так телефон в кабинет это не дело, и всё что тебе посоветуют ты поймёш по своему, что в дальнейшем чревато серьёзными последствиями для оборудования. За здоровье не говорю  :bur2:
