major73727, Вечер добрый! Пока с горки вернулся, пока согрелся. Вроде минус 2, а ветрюган такой, что аж с подъемника за лыжи поднимает и сопли бахромой по шлему раскидывает  . Корпус от Мериканского мед оборудования, сделан очень добротно. Под каждый винтик сделан стальной резьбовой вкладыш с дюймовой резьбой. Пришлось часть отверстий перерезать на метрическую. А порошковая покраска в разных регионах называется от " черный бархат" до "жатый шелк" , как то с alkuz обсуждали в предыдущем проектике.

major73727, Вы его 3 раза обновляли? А поподробнее можно?


... и добавил:

Валентин Гаврилов, По параметрам ничего своего не изобретал, повторил усилитель Манакова А.И. А что у вас в качестве преда работает?

Валентин Гаврилов, Акустика OXFORD, это ширик?

Вырезал середину?

Валентин Гаврилов, Если не надоел с уточнениями, то как? Электромеханически? Коли не кастрация?

Валентин Гаврилов, Хорошо, спрошу по-гитарному: а СЧ динамик фанеркой забил? Ведь было 3 полосы.  Так понимаю и 3 излучателя.
Пардон, изменения в посте пришли после моего уточнения.

Валентин Гаврилов, Фух, понял

Мое творение. Однотакт. 6П6С+6Н9С.

major73727, Вы его 3 раза обновляли? А поподробнее можно?

oxigen, да просто постепенно уходил от транзисторного понимания.
Сначала было УЛ включение ТВЗ,  с темброблоком и навесным монтажом.
Потом решил сделать всё красиво  на печатных платах, появился в ТБ самовозбуд, который я так и не смог побороть.

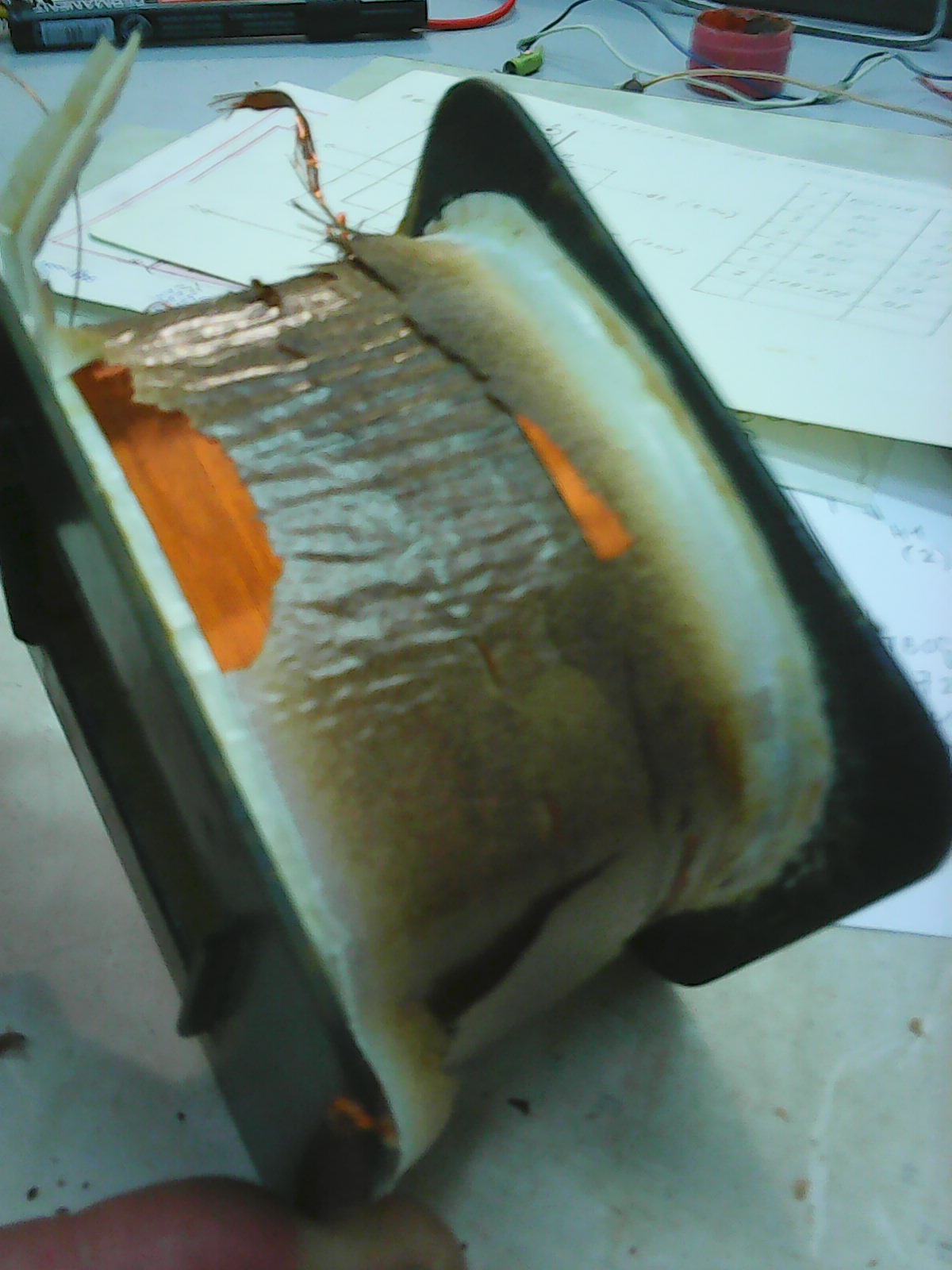

Потом прошило ТВЗ  :
Пришлось перемотать оба по другой схеме намотки, без УЛ.
В результате отказался от ТБ вовсе, что мне и рекомендовали давно сделать, а ТВЗ теперь включены в псевдотриоде. Убрал один каскад, который стоил перед ТБ.
Без регуляторов тембра уши долго привыкали к звуку без засилия ВЧ, но в итоге пришло осознание, что так оно звучать и должно.
И сейчас для меня - это и есть нормальный звук.
Акустика тоже самодельная на шириках Visaton BG-20+Visaton SC 10 N 8 + ФИ. Фильтр - простейший: две катухи и конденсатор.
Всё это выглядит вот так, только собака теперь - старушка:

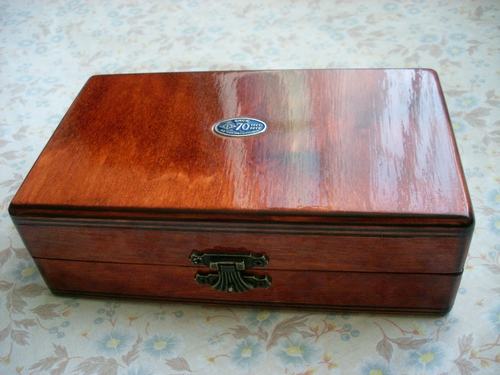

ЗИП к усилителю:
Тоже лежит кучка EL36 (и 6Г2 тоже кстати  ), да никак с мыслями не соберусь что-нибудь на них соорудить.
Не жарковато им в закрытом корпусе?
