Непонятка на плате Boss DS-1
« : Сентября 07, 2016, 15:06:20 »
Приобрел себе Boss DS-1 б/у - давно хотел пощупать легенду и в перспективе Кели мод. Вскрыл ее и нашел кое что странноватое, вроде в нее никто не залезал как уверял прошлый хозяин, вот фотка:

между дорожками припаян smd резистор с номиналом 102, это такая ревизия платы или чья-то самодеятельность? Сколько смотрел изображения платы резистора там не видел.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Непонятка на плате Boss DS-1
« Ответ #1 : Сентября 07, 2016, 15:23:34 »
Цитата: Airstar от Сентября 07, 2016, 15:06:20
Сколько смотрел изображения платы резистора там не видел.

Включать его пробовал? Или ты просто ради обладания и разглядывания платы его купил?

Оффлайн Airstar Автор темы

  • Новичок
  • *
  • Сообщений: 45
  • GuitarPlayer.Ru fan!
Re: Непонятка на плате Boss DS-1
« Ответ #2 : Сентября 07, 2016, 15:28:19 »
А можно без понтов? Включал - все работает, все регулируется даже потенциометры не шуршат. Вопрос указан в сообщении - не зачем я его купил? а была ли такая ревизия платы для тех кто сталкивался.

Оффлайн DimaРзио

  • Частый посетитель
  • **
  • Сообщений: 234
  • GuitarPlayer.Ru fan!
Re: Непонятка на плате Boss DS-1
« Ответ #3 : Сентября 07, 2016, 15:33:27 »
Этот резистор запаян на заводе и есть в схемках как R40 на 1К, но на печатных платах место для него не определили. У меня три DS-1 разных годов, у всех платы одинаковые и этот резистор на них отсутствует, а в схемках есть, но не на всех.

Оффлайн Airstar Автор темы

  • Новичок
  • *
  • Сообщений: 45
  • GuitarPlayer.Ru fan!
Re: Непонятка на плате Boss DS-1
« Ответ #4 : Сентября 07, 2016, 15:40:00 »
Спасибо!!!

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2935
Re: Непонятка на плате Boss DS-1
« Ответ #5 : Сентября 07, 2016, 16:38:15 »
Цитата: DimaРзио от Сентября 07, 2016, 15:33:27
Этот резистор запаян на заводе и есть в схемках как R40 на 1К, но на печатных платах место для него не определили. У меня три DS-1 разных годов, у всех платы одинаковые и этот резистор на них отсутствует, а в схемках есть, но не на всех.
ИЧСХ в оригинальной схеме 1980го года последний номер резистора R38 вроде. Может я плохо ищу?
« Последнее редактирование: Сентября 07, 2016, 16:42:57 от Bulldozerrr »

Оффлайн DimaРзио

  • Частый посетитель
  • **
  • Сообщений: 234
  • GuitarPlayer.Ru fan!
Re: Непонятка на плате Boss DS-1
« Ответ #6 : Сентября 07, 2016, 16:50:21 »
Ну эта педалька явно не 1980 г.
Вот здесь на странице №3 схемка этой педальки, найди R40.

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2935
Re: Непонятка на плате Boss DS-1
« Ответ #7 : Сентября 07, 2016, 16:59:19 »
А нахрена питалово на выход ОУ подавать через резистор? Мутная тема.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Непонятка на плате Boss DS-1
« Ответ #8 : Сентября 07, 2016, 17:20:44 »

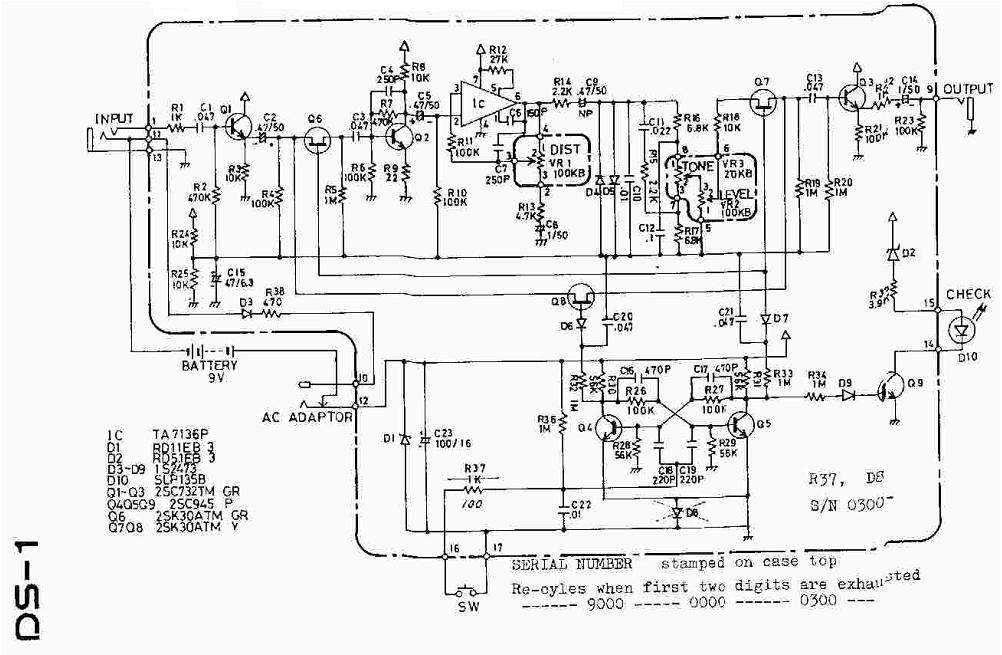

Вы на оригинальную схему лучше смотрите:

2146412-0

Оффлайн DimaРзио

  • Частый посетитель
  • **
  • Сообщений: 234
  • GuitarPlayer.Ru fan!
Re: Непонятка на плате Boss DS-1
« Ответ #9 : Сентября 07, 2016, 19:10:37 »
runing, эта схемка 1978, сейчас Boss делает на Тайване с другими комплектующими и соответственно под эти комплектующие и схемка слегка поменялась.

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • GuitarPlayer.Ru fan!
Re: Непонятка на плате Boss DS-1
« Ответ #10 : Сентября 07, 2016, 22:36:53 »
так, вообще - сопротка с выхода оу на питание выходной каскад оу переводит в класс а - сильно улучшая линейность на малых уровнях (но падает макс выходная напруга, разумеется (вдвое)
