Всем привет! Смотрю на фото Fender Champ reissue, и задаюсь некоторыми вопросами:

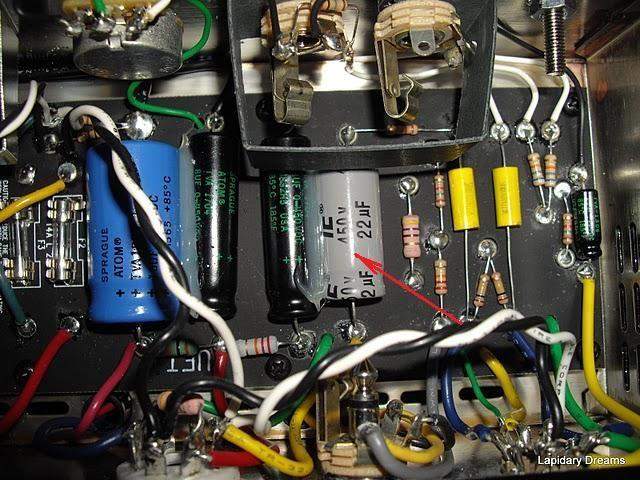

1). Для чего они решили в катод выходной лампы поставить 22 мкФ на 450В? Зачем такое большое напряжение конденсатора? (рис 1, красная стрелка)

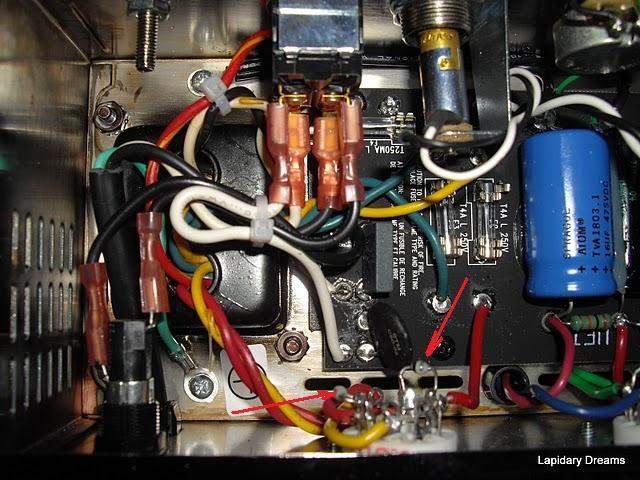

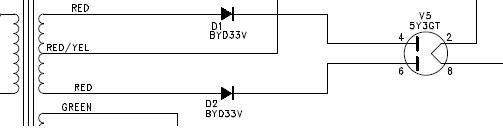

2). для чего последовательно анодам лампы 5Y3GT стоят диоды? (рис 2 и 3)

первый - из соображений унификации деталей на производстве.

SmartFold, все верно, помогает когда замыкаются аноды с катодом. Таким образом переменка не идет на кандеры.

SmartFold, обрати внимание на схемы "взрослых" усилителей, всякие маршаллы плекси и т.д. Там стоит по два диода последовательно в плече. В каких то схемах я встречал по три. Из этих же соображений и здесь также, только вместо пары диодов стоит кенотрон.
Например я так тоже ставлю и всем советую

По поводу конденсатора в катоде, так это вопросы связанные с поставщиками и ценами.
Вероятно им так дешевле или у поставщика кончились конденсаторы на 50в

4 диода нужны для моста для питания 100W усилков,

а чо не 6?






... и добавил:

блин,меня иногда этот форум и его ползователи в такой тупик ставят.
блин,сижу и думаю,то ли асфальт,то ли лыжи?или шо тут вообще происходит?кто это люди и зачем они это все пишут?!

tifo,
Вам советую быть более сдержанным. Из ваших сообщений на форуме полезное только каждое 5-е в лучшем случае. Действительно, кто вы, зачем вы все это пишите?

runing,
Нету никакой формулы.

Еще раз прочитайте мое сообщение. 4 для диодного моста (как мы знаем он образуется 4-мя диодами, а не 6-ю, весельчаки). Скажем, непосредственно печатные платы JCM800 2203 и 2204 идентичны. Различия лишь в нескольких номиналах в цепи смещения, дополнительном резисторе в цепи питания и диодах, соединенными мостом у 100W, и 2-хполупериодным выпрямителем у 50W. При этом диоды располагаются одинаково на обоих платах. Различно лишь место подсоединения проводов и перемычки.

Про Trainwreck ничего сказать не могу. Если престраховка, так пусть она и будет. Еще раз, если вы прочитаете мое сообщение, то там написано "у меня есть мнение", а не "это потому, что, и только так!".

Скажем, непосредственно печатные платы JCM800 2203 и 2204 идентичны.

Ну так кроме JCM800 2203 и 2204 есть ещё много усилителей, с 2-х полупериодным выпрямителем, у которых по два диода в плече.
Я только лишь об этом.

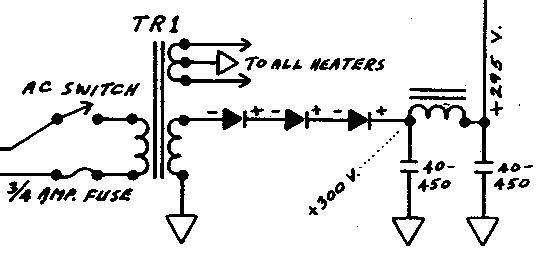

Кстати, очень интересно сделан выпрямитель в схеме 63' Fender Reverb unit. Что скажете на это?
