Возникла необходимость в преампе для шур 57, желательно без наворотов. Вот эта схема понравилась простотой, но возник ряд вопросов. Не люблю собирать, если не понимаю как работает.

Как я понял, транзисторы разной структуры использованы для обеспечения линейности. Схема нарисована немного "наоборот", во всех учебниках дифф усилители нарисованы кверх ногами, или я что то не понял? Ну так вот. Когда мы крутим ручку "Гейн" и увеличиваем сопротивление VR1, то у нас большая часть переменного сигнала подается с одного транзистора на другой. Но как это влияет на усиления я допереть не могу. Потом, не понимаю, почему автор берет сигнал не напрямую с коллекторов q1 и q3, а с делителя - возможно, чтобы ослабить сигнал с дифф усила?

Я хочу тыкать выход с данного преампа в звуковую карту. Смущает питание +/-15 В. Зачем такое питание, если линейный выход 0.7 В?

зачем 3 ОУ? Там и сдвоенного корпуса за глаза, если не надо балансный выход. Если ОУ приличный, то качества более чем хватит для бытовых целей.

Зависит от требований... Получить результат лучше дешевых звуковух вполне реально.

bfrogg, если хочешь качественный преамп без наворотов и лишней дискретной базы, INA163 тебе в помощь, собирай по даташиту...

а приведённая тобой схема - типичный CFP, который используется во всех поголовно ширпотребных пультах... даёт неплохие результате при точном подборе компонентов...

Мне хочется с этой схемой разобраться и понять. Хел чуваки, хелп))

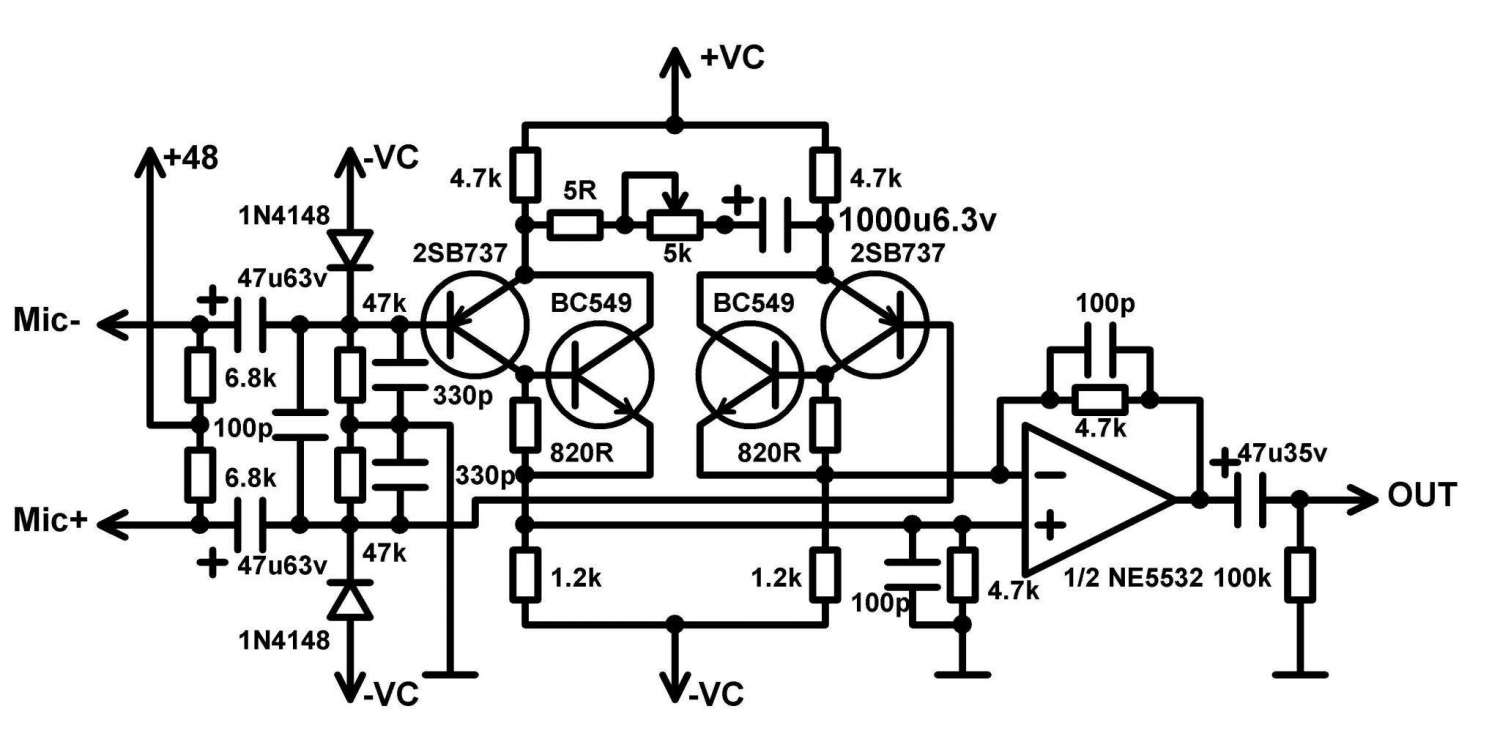

Вот подобная схема от пульта A&H. А так проще на INA, только 103, или THAT1510 - эта и стоит недорого.

Makaroff, вот-вот... Green Pre...  это почти то же, что INA, только на рассыпухе...

Santjago, INA163 маловато будет, если надо нормальное усиление...

а это смотря в какой чувствительности вход включаться будет, до 40-50 дБ усиления у неё прекрасные показатели... покажу, если остался отчёт RMAA... совсем несложно добавить после неё постгейн на той же 5532 в балансе...

... и добавил:

В Green Pre слишком много ОУ. Схема с 4-мя транзисторами и одним ОУ лучше.

kfender, это кто тебе напел? Слишком много - это когда негативно влияет на параметры, в случае Green Pre всё продумано, замерено и доказано...

... и добавил:

kfender, я знаю твою нелюбовь к ОУ  Тогда можно человеку посоветовать просто трансформатор сигнальный купить

Есть и получше ОУ. Хотя бы LM833. При той же стоимости результат ощутимо выше.

да не вопрос...  всё равно в выходном буфере, с усилением +-20 дБ максимум, это уже дело вторичное, и все "ощутимо" сводятся больше к личному субъективизму, а не к реальным показателям...
