Всем доброе время суток, решил посвятить эту тему сборке сабжевого девайса. Может кто в процессе сборки что полезное подскажет, может кому-то тема покажется интересной, постараюсь освещать процесс изготовления наиболее полно, фотографировать, описывать что делаю , как

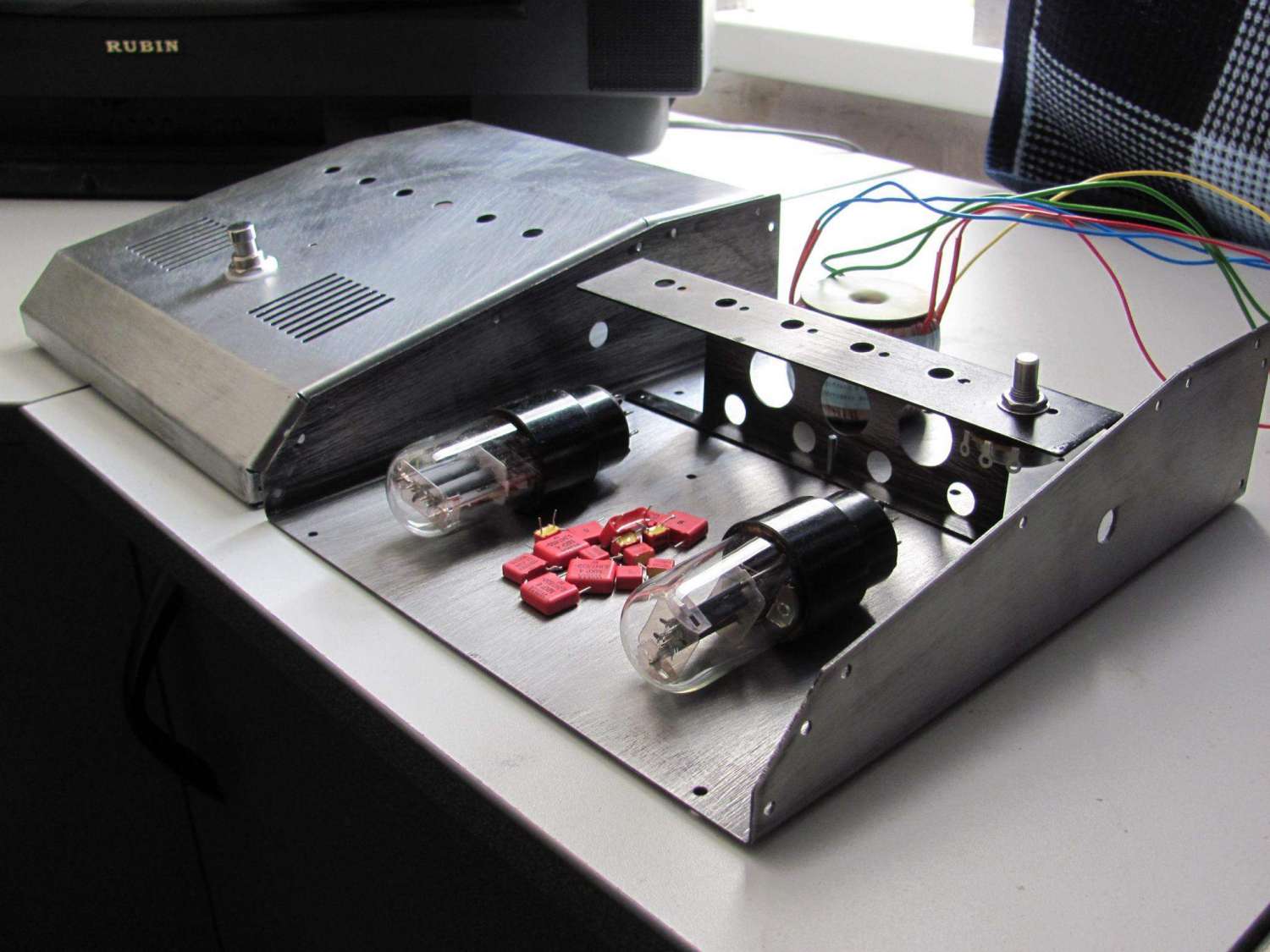

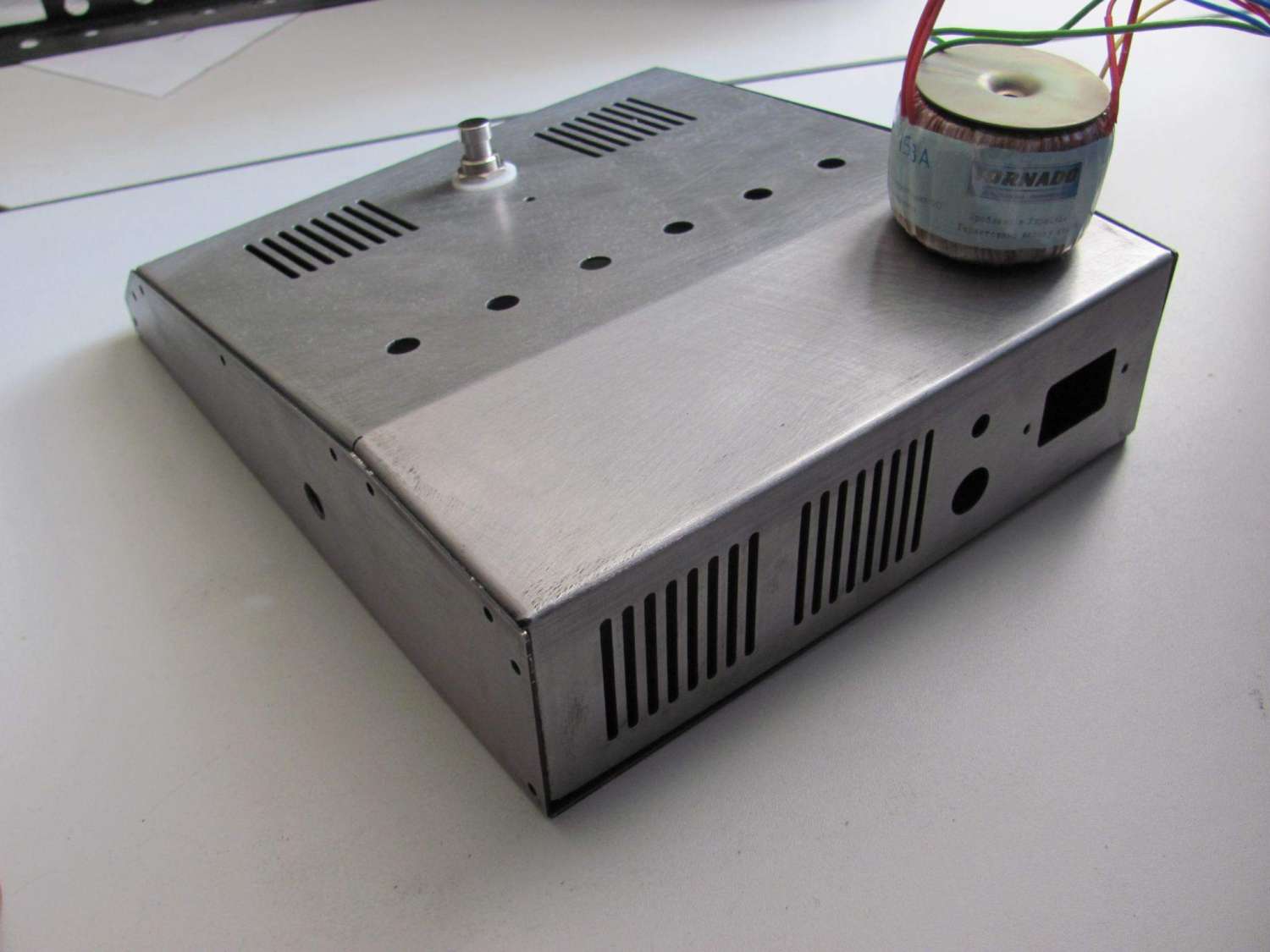

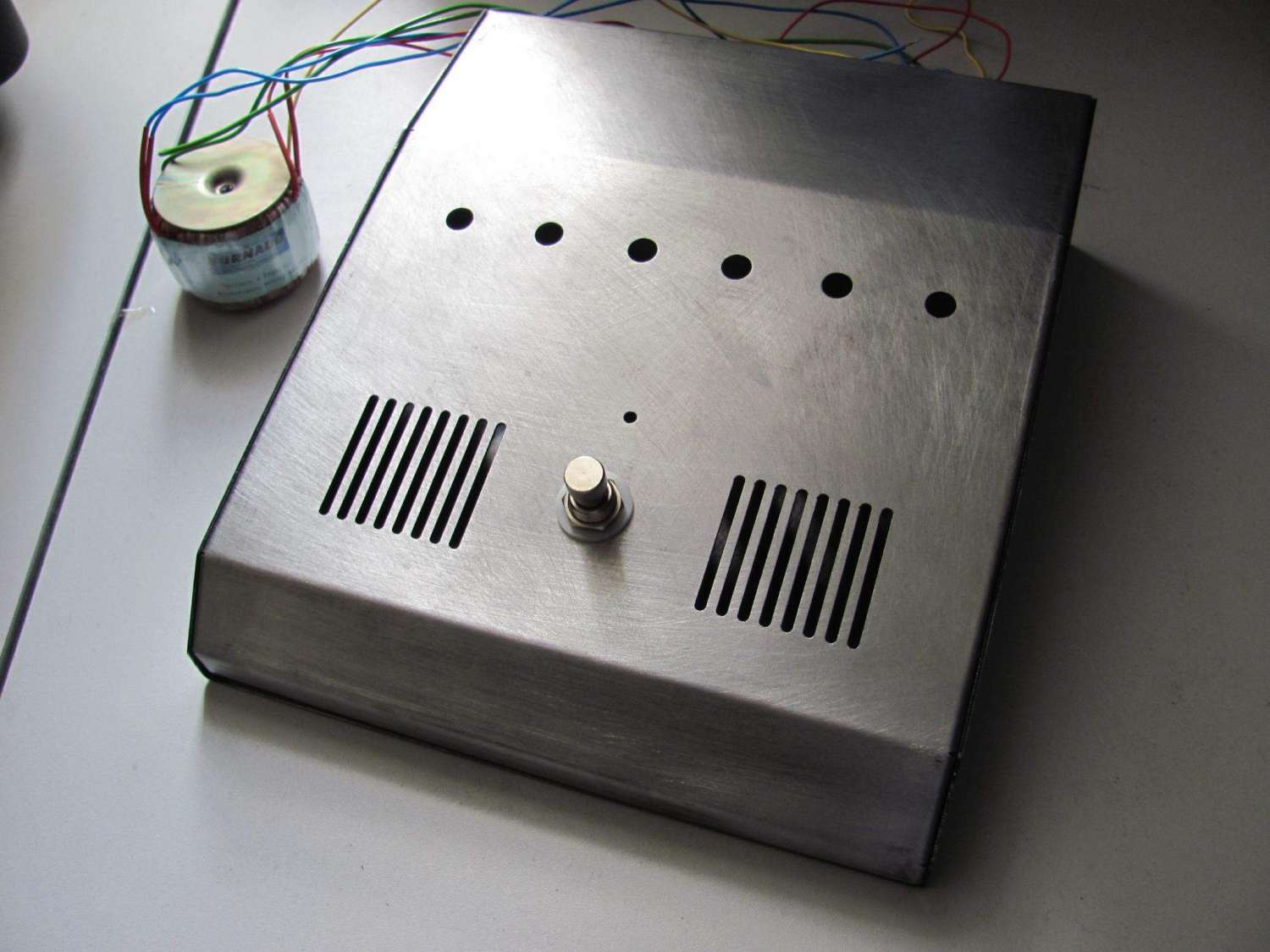

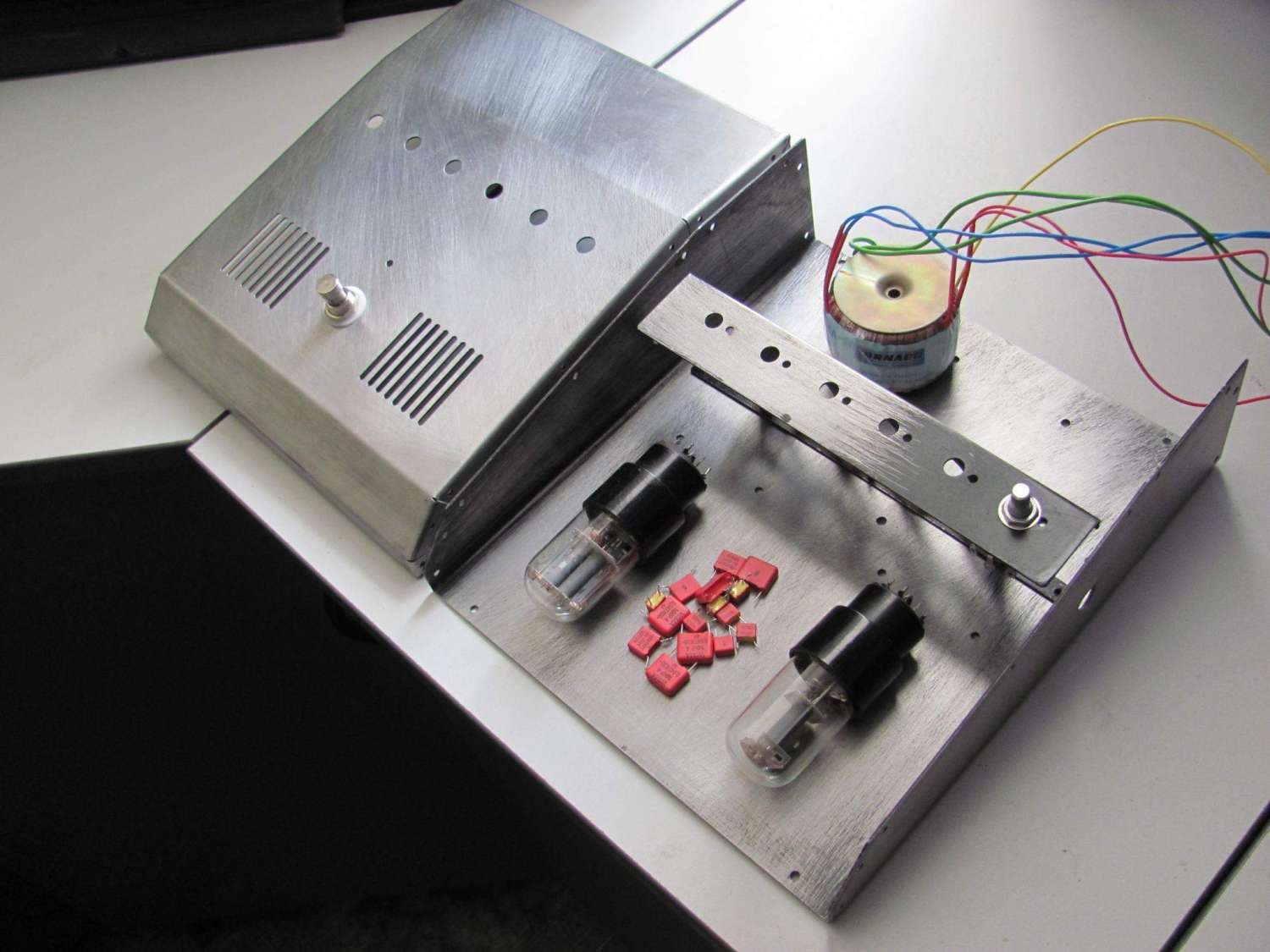

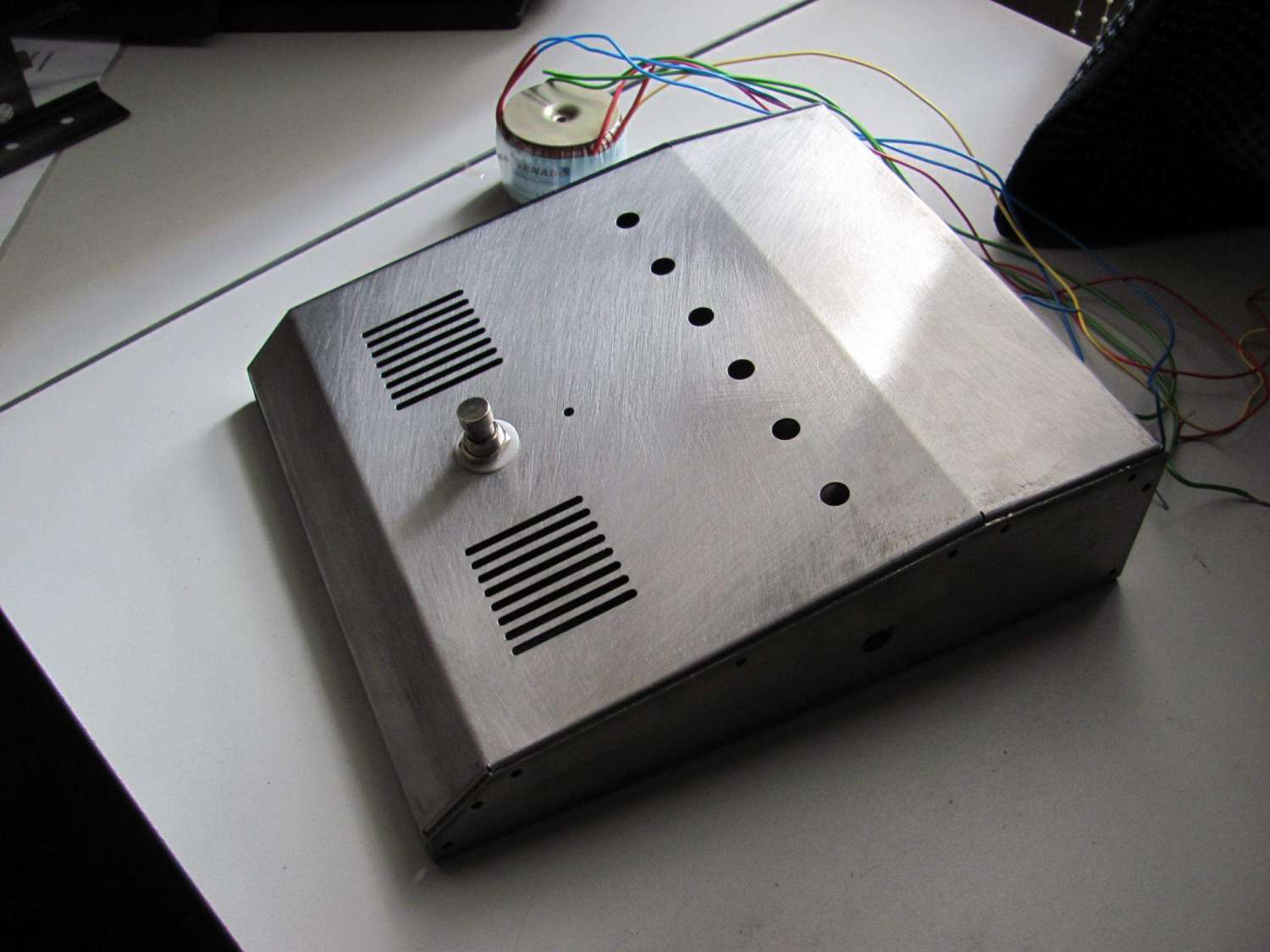

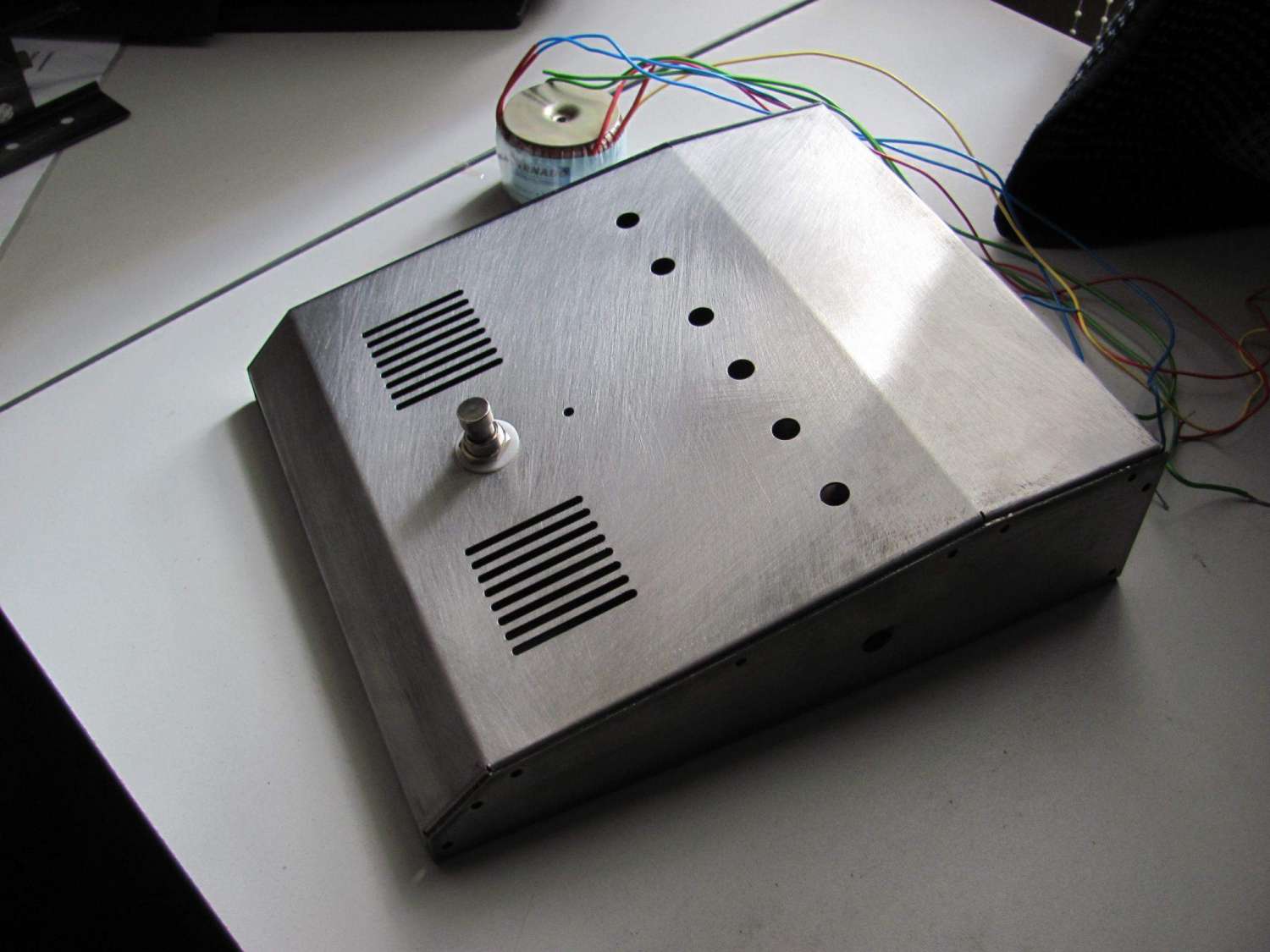

На данный момент имеется корпус, резанный лазером, гнутый... ровный красивый , делал его для себя мой друг Леха (ака Piod) но закночить его так и не получилось, поэтому я решил довершить его начинания в этой области
да и вцелом интересно будет потестить этот ламповый оверок.
Итак, особенности планируемой конструкции:
- лампы преда вместо ЕСС83 будут откальные 6Н9С;
- БП (а так же силовой трансформатор) будет внутри, выпрямитель диодный (мост из 4-х 1N4007);

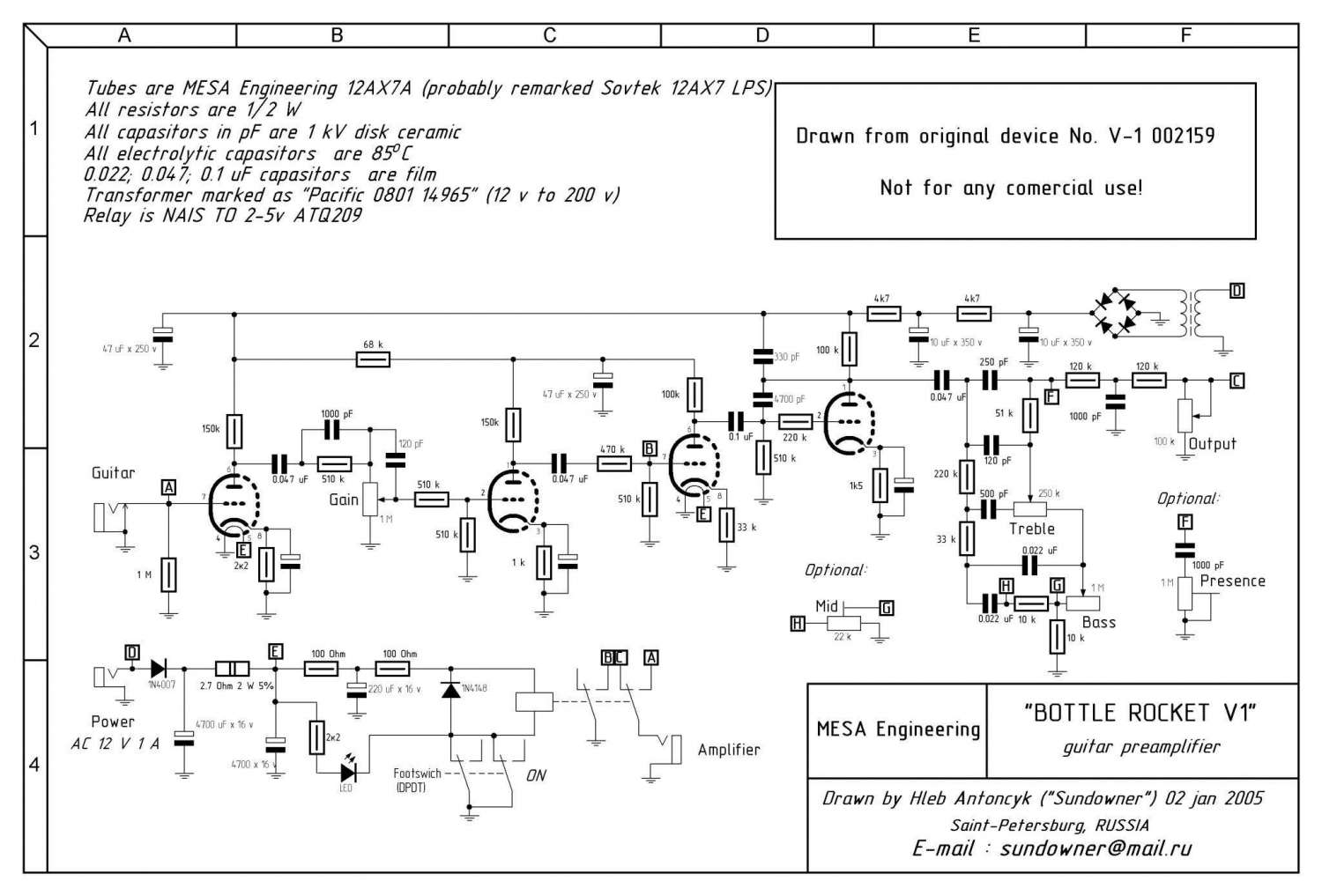

- будут добавлены потенциометры Presence и Mid (Схема прилагается);
Меня интересует, верна ли схема (вконце сообщения), может кто собирал уже, и знает про ее недостатки, может ошибка где есть
Буду рад любой информации..
Сейчас думаю, какой силовик заказать, пока наверное будет так: тор (Торнадо, Житомир) общая мощность 10W, первичка 220, вторички 1х200 вольт, 15 мА, 1х6.4 вольта 1А.
Остальная комплектуха наверное приедет из Германии...
п.с. - вечером сфотографирую корпус, и комплектуху
несколько фоток оригинального монтажа найденых на просторах инета:
