ну, скажу так - мой пример просто красивое решение, но какие-то распорки по любому нужно делать. На басах, чем меньше кабинет сам по себе, плоскостями стенок "звучит", тем лучше.

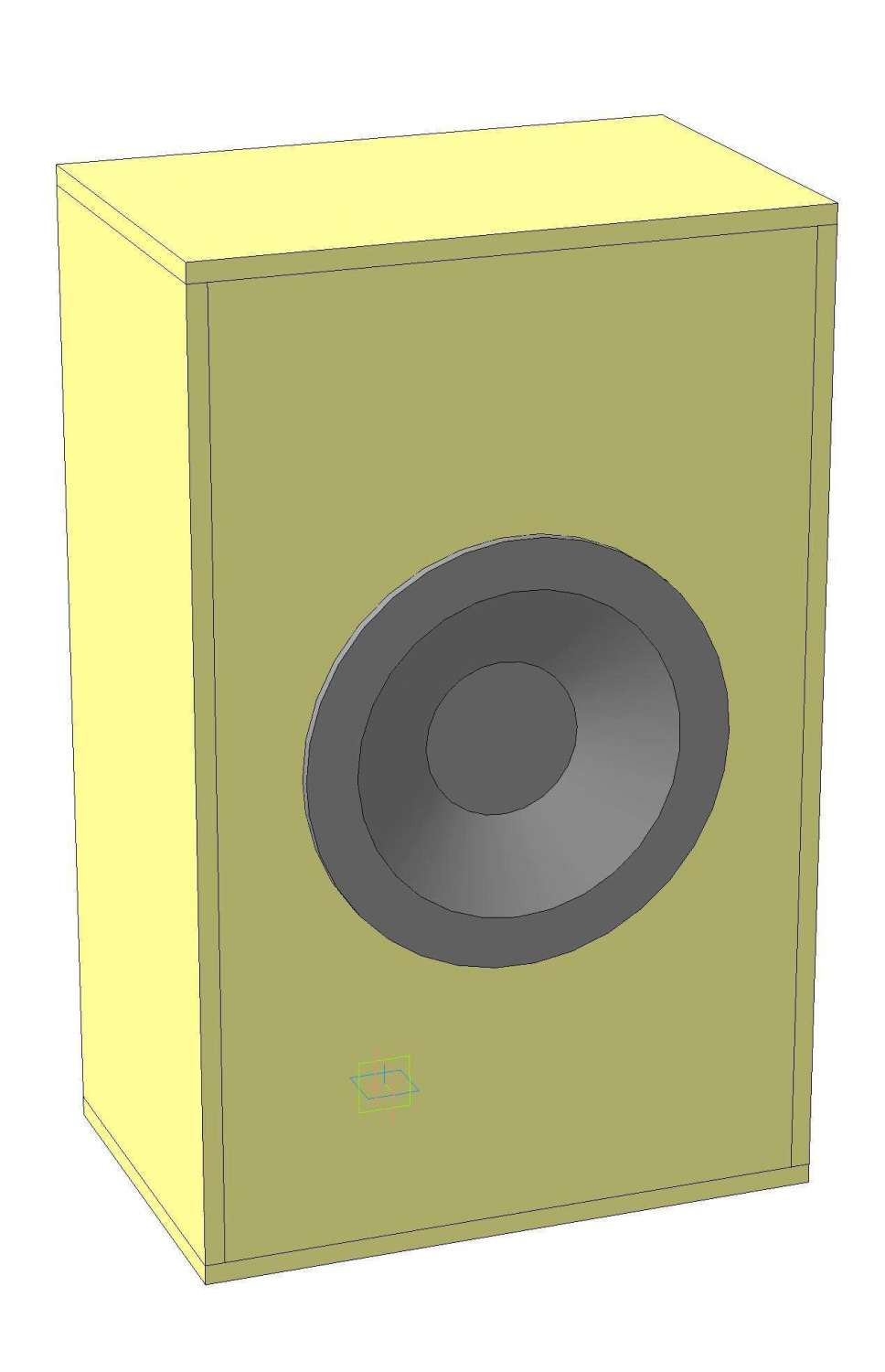

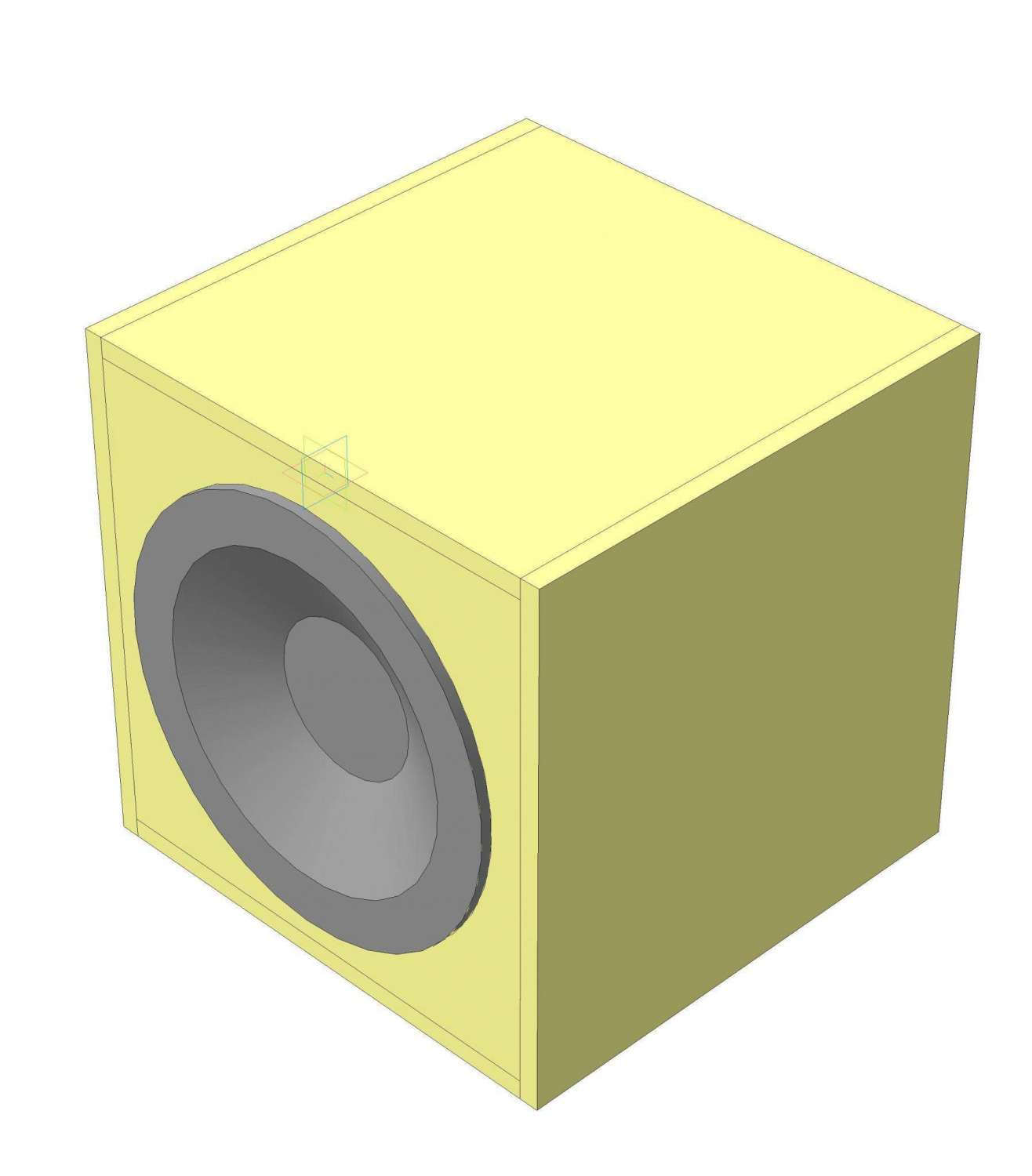

Ну, рисовать в 3Д дело конечно пользительное, но вот с пропорциями как-то не очень получается. Обычно басовые кабинеты выглядят немного по другому, и думаю не просто так...





... и добавил:

да и вабще, может просто взять за основу чтото уже существующее?

литраж - 200... вот это я и имел в виду говоря о том, что программы крайне условно применимы. При этом сам производитель дает вполне реальные размеры. Для Legend CB158, при частоте основного резонанса 50гц, объем всего 84 литра.

куда складывает?

У всех этих программ принцип один - в качестве оптимального предлагают непропорциональный объем. А далее нужно задавать свой и меняя параметры портов добиваться линейности в левой области графиков. При этом нужно понимать, что для эффективной работы, площадь отверстия порта не должна быть меньше 1/10 площади диффузора, а расстояние до задней стенки не меньше сечения порта. Большой кабинет возможно и лучше, вернее с ним проще в расчетах, но не в реальной жизни - тебе-же его таскать придется.
Частота резонанса динамика (Fs) 34Гц, для динамика 15" вполне себе естественная частота. Гораздо важнее выбрать частоту резонанса фазоинвертера в кабинете. Но надо понимать, что частота настройки фазоинвертера, это не нижняя частота рабочего диапазона колонки, а некая "подпорка" рядом с собственным резонансом головки, позволяющая ему легче справляться с сопротивлением воздуха в "прошневом" режиме работы.

я так понимаю, пока что тебя больше всего радует процесс 3Д визуализации

... и добавил:

кстати, я-бы изменил пропорции в сторону более широкой передней панели со смещением динамика в одну из сторон, чтобы в случае чего было место для установки порта

а для 1 и 2х 10ок не у кого нету чертежей с размерами? )
