Автор Тема: Нужен совет по конденсаторам  (Прочитано 6596 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Нужен совет по конденсаторам
« Ответ #45 : Марта 18, 2011, 22:51:00 »
tiretrak, ВСЕ, в том числе помехоподавляющие. которые на практике все те-же консьюмер с приличным запасом по параметрам. Выбирай на вкус и цвет.

Оффлайн halvalife Автор темы

  • Опытный
  • ****
  • Сообщений: 890
  • Репутация: +42/-3
Re: Нужен совет по конденсаторам
« Ответ #46 : Марта 20, 2011, 20:23:41 »

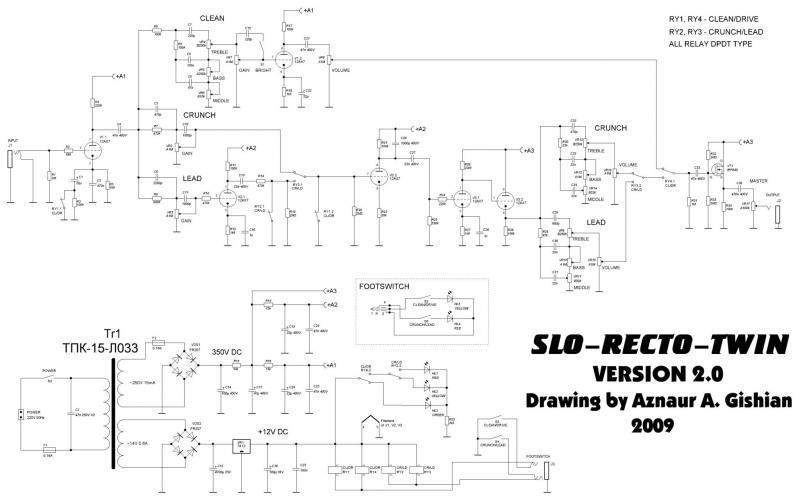

немного оффтопа: какой мощности пленочные конденсаторы нужны в этой схеме (ну, естественно, кроме тех, что указаны:)) и по какому принцыпу они отбираются (я понимаю, что отбираются по напряжении, но как его определить в той или иной части схемы)
357545-0

Вот, кусок той же схемы:
357548-1
С4 - питание от А1 - 350V, конденсатор написано 400V (с запасом) - это понятно, дальше конденсатор С5 - какое напряжение на нем будет?
« Последнее редактирование: Марта 20, 2011, 20:55:48 от halvalife »

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 265
  • Репутация: +15/-0
  • контрабандист грусти
Re: Нужен совет по конденсаторам
« Ответ #47 : Марта 20, 2011, 22:35:41 »
немного оффтопа: какой мощности пленочные конденсаторы нужны в этой схеме
:pozor:
возможно, ты имеешь в виду напряжение? в темброблоках можно 250 вольт. а вообще, не меньше 400 вольт. ещё лучше 630, но они не всегда бывают ;)

... и добавил:

маленькие ёмкость обычно все 630. во всяком случае, это касается вимы. иначе конденсаторы с меньшим напряжением получаются совсем мелкими
« Последнее редактирование: Марта 20, 2011, 22:38:02 от den-ssdd »

Оффлайн tiretrak

  • Эксперт
  • *****
  • Сообщений: 1368
  • Репутация: +19/-5
Re: Нужен совет по конденсаторам
« Ответ #48 : Марта 20, 2011, 22:39:15 »
ещё лучше 630, но они не всегда бывают ;)
время жизни у 630в конденсаторы будет больше чем у 400В? если на нем напряжение 250в всего.

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 265
  • Репутация: +15/-0
  • контрабандист грусти
Re: Нужен совет по конденсаторам
« Ответ #49 : Марта 20, 2011, 23:07:39 »
конденсатор будет работать не меньше, чем заявлено производителем. уверяю тебя, их хватит ещё твоим внукам

Оффлайн halvalife Автор темы

  • Опытный
  • ****
  • Сообщений: 890
  • Репутация: +42/-3
Re: Нужен совет по конденсаторам
« Ответ #50 : Марта 20, 2011, 23:46:50 »
:pozor:
возможно, ты имеешь в виду напряжение? в темброблоках можно 250 вольт. а вообще, не меньше 400 вольт. ещё лучше 630, но они не всегда бывают ;)

... и добавил:

маленькие ёмкость обычно все 630. во всяком случае, это касается вимы. иначе конденсаторы с меньшим напряжением получаются совсем мелкими

именно напряжение, думал написать напряжение, а получилось другое:)

т.е. ток на темброблоках падает до 250? Видимо прийдется нарисовать в симуляторе и самому поглядеть где да как падает...эх не было печали...

... и добавил:

Вот смотрю прайслист: Пленочные полистирольные/Металлоплёночные/Плёночные МКТ, FKP, MKP/Плёночные класса X2 (MKP, 250...280VAC) - пойди, разберись, чего брать для лампового агрегата??? :dash:
« Последнее редактирование: Марта 21, 2011, 18:15:33 от halvalife »

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 265
  • Репутация: +15/-0
  • контрабандист грусти
Re: Нужен совет по конденсаторам
« Ответ #51 : Марта 21, 2011, 00:30:53 »
halvalife, MKP - полипропилен. самое оно. можно MKT - это полиэстр или полиэтилентерефталат.
Х2 - это помехоподавляющие. их стороной обходи.
пля, именно напряжение, думал написать напряжение, а получилось другое:)
т.е. ток на темброблоках падает до 250? Видимо прийдется нарисовать в симуляторе и самому поглядеть где да как падает...эх не было печали...

 :pozor: надо основы радиотехники изучать. темброблок - это своеобразный делитель для постоянного напряжения, соответственно, там напряжение полюбому меньше, чем на аноде.
конденсаторы с ёмкостью меньше 1000 пикофарад в основном не выпускают с напряжением ниже 400 вольт (это справедливо для плёнки и слюды), так что не парься. а всё, что больше по ёмкости, пока не разбираешься в этом особо, покупай с напряжением 400 вольт и больше, плохо не будет ;)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Нужен совет по конденсаторам
« Ответ #52 : Марта 21, 2011, 00:38:56 »
den-ssdd, На счет Х2 ты поспешил. Притом сильно. Если дешевые китайские, то да, стороной. Если ЭПКОС или еще что хорошее, то такие конденсаторы по качеству даже лучше обычных, ибо рассчитаны на импульсное напряжение и т.п.

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 265
  • Репутация: +15/-0
  • контрабандист грусти
Re: Нужен совет по конденсаторам
« Ответ #53 : Марта 21, 2011, 09:56:23 »
AZG, я сепциально так написал. если уважаемый halvalife, пока не может разобраться с тем, какой tult должно быть напряжение, то отличить фирменный x2 от кетая он вряд ли сможет. к тому же они на довольно низкое переменное напряжение, что дополнительно вводит в заблуждение. так что ему лучше пока их стороной обходить :)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Нужен совет по конденсаторам
« Ответ #54 : Марта 21, 2011, 13:33:06 »
den-ssdd, Отнюдь, они НОРМИРОВАНЫ на 250-275В, в то время как по постоянке они обычно 400-600В, чего более чем достаточно для наших целей. Плюс импульсное напряжение до 2000В. Учитывая природу перегруженного сигнала, этот параметр тоже радует.

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10497
  • Репутация: +689/-326
  • DIY - my life
Re: Нужен совет по конденсаторам
« Ответ #55 : Марта 21, 2011, 13:42:42 »
halvalife, прочитай мою подпись и прочти еще разок Ответ #50

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Нужен совет по конденсаторам
« Ответ #56 : Марта 21, 2011, 14:58:21 »
 :D ;D

Оффлайн halvalife Автор темы

  • Опытный
  • ****
  • Сообщений: 890
  • Репутация: +42/-3
Re: Нужен совет по конденсаторам
« Ответ #57 : Марта 21, 2011, 17:47:07 »
 :ovca2:
« Последнее редактирование: Марта 21, 2011, 17:48:44 от halvalife »

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10497
  • Репутация: +689/-326
  • DIY - my life
Re: Нужен совет по конденсаторам
« Ответ #58 : Марта 21, 2011, 18:04:56 »
:ovca2:
Если не понял о чем я написал, то я дал тебе возможность отредактировать твое сообщение. В противном случае семь дней у тебя будет возможность только читать форум.

Оффлайн sogra88

  • Завсегдатай
  • ***
  • Сообщений: 304
  • Репутация: +8/-2
  • Йоу, нигеры!
Re: Нужен совет по конденсаторам
« Ответ #59 : Мая 23, 2013, 01:36:12 »
А как по качеству китайские плёночные конденсаторы (зелёные подушечки)?
Где купить нормальные и по несколько штук.
Хочу собрать MXR Dist +, не знаю где взять компоненты  :(
