М-да, тема - перл!!

galova, намотать нужный трансформатор из того что есть под рукой, как Вы говорите, "из контингента помоек", можно за вечер, под чаёк, даже не напрягаясь

от анодной обмотки без средней точки. но я не знаю как это сделать правильно и наилучшим образом. поэтому предлагаю либо найти трансформатор с отдельной обмоткой для смещения, либо хотя бы со средней точкой, либо делать автосмещение

AntonVIP, готов научить ТСа мотанию трансформатора?

Да там даже учить не надо, всё есть в гуголе и на ютубе.. Методика расчета гуглится с полупинка, есть, кстати, упрощённая методика, совсем простецкая, для наших дел годится, намотал уже штук пять по этим расчетам - все работает на "ура", просадок, фона и прочего нет

Кстати по поводу монтажа всех потрохов в корпус с динамиком

какое делать шасси

хорошее из металла.
просто посмотри аналоги у усилителей сейчас.

galova, намотать нужный трансформатор из того что есть под рукой, как Вы говорите, "из контингента помоек", можно за вечер, под чаёк, даже не напрягаясь

хорошо бы.... но это уже отдельная наука. я пожалуй поиграю в намотку трансформаторов после того как осилю изготовление усилителя мощности который будет приемлемо работать... обязательно попробую с трансформаторами, но сейчас я лучше воспользуюсь чем-то уже существующим не раздувая бюджет до небес

не за все же сразу хвататься.
пока что собрать усилитель мощности, смонтировать в конечный корпус соединив с преампом и получить удовлетворяющий результат.



... и добавил:

хорошее из металла.
просто посмотри аналоги у усилителей сейчас.

да я уж полистал усилители. но там шасси несет функциональную нагрузку. У меня же - непонятно какая выгонка.
Оно играет функцию земли, экранирует?
Я всегда считал что металлические монтажные шасси - продукт эры навесного монтажа и массивных электронных компонентов требующих механическую прочность и базу для закрепления механически.
Из тех времен когда не применялись печатные платы.
извините, я может быть туплю.
прошу вас просветите меня что я не так понял

пока что собрать усилитель мощности, смонтировать в конечный корпус соединив с преампом и получить удовлетворяющий результат.

Проходили через это.. Получится "это" на "отцепись".. Как первый опыт, разве что.. Опыт - очень хорошо, но времени жалко. У меня до сих пор такой вариант служит.. Всячески его облагородил, но всё равно - кустарщина.. Но, т.к. я музыкант "диванный", и в основном, использую для звукозаписи, то мне хватает, но не более. Всё время глаза мозолит это "пока что", которое было в начале..

А трансформатором лучше сразу заморочиться, хотя бы силовиком.. Поверь, на подбор нужных готовых вариантов "из помойки" и "костыли", которые придётся лепить, чтобы подогнать, потратишь гораздо больше времени, чем на перемотку под свои нужды.. Ну, это если купить готовый хорошего качества дорого.

Используй советы, которые тебе дали, причём, первый - как раз по поводу трансов. Люди уже, как и ты, лбом все эти шишки прошли. А тебе легче - куча советов, позволяющих перешагнуть одним махом через это всё болото..

Шасси... Не пойму, в чём проблема?? Естественно, оно важно, т.к., это "земля", экран, как хочешь, плюс база корпуса, для монтажа.. Слесарным инструментом работать умеешь? Тогда лист металла, вырезаешь, гнёшь п-образку, рассверливаешься, грунтуешь, красишь, лачишь матовым лаком, и усё.. На всё про все 1 - 2 выходных.. Сам я эту работу не очень люблю, но делаю.. Все под силу, если есть инструмент и базовые навыки работы с ним.. Ну и плюс, всякие лайфхаки, хитрости можно черпануть на ютубе..

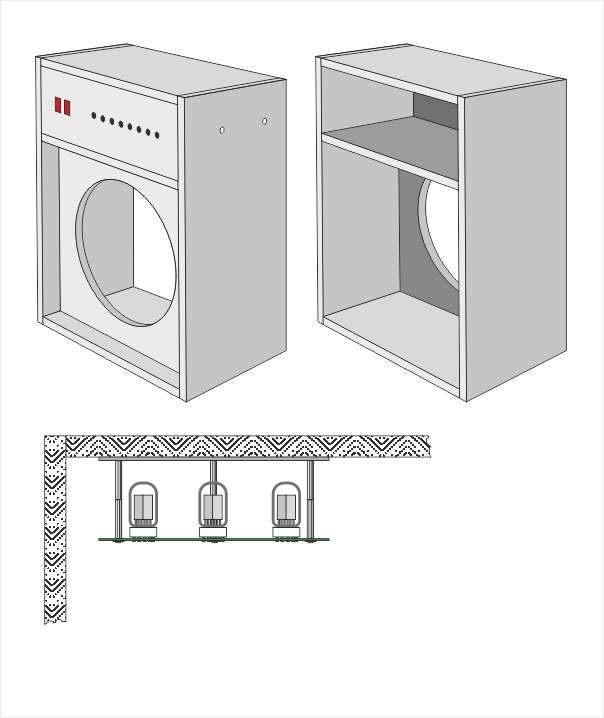

я собирался разместить на верхней крышке стальную пластину с отверстиями где метчиком сделана резьба. и на монтажных шестигранных стойках, применяемых для монтажа печатных плат в корпусах приборов надежно подвесить в воздухе. Стеклотекстолит вещь прочная. Трех опорных точек треугольником достаточно чтобы исключить деформацию маленькой платы при температурном расширении в процессе работы. Свободный доступ воздуха должен обеспечить конвекционное охлаждение при наличии правильно налаженных отдушин в корпусе.
трансформаторы можно разместить схожим образом по бокам. причем силовой можно вообще убрать в нижнюю секцию. Там же на разместить выходной, протянув только проводку чтобы она там нигде не путалась и не лежала рядом с какими бы то ни было трактами.

Меня вообще немного смущает вся возня с заземлением так как в большинстве точек страны в розетках его НЕТ.
Как поступить?

akl, у меня от стэндбая схема не зависит.
