« предыдущая тема следующая тема »
Страницы: [1]   Вниз

Автор Тема: Нужна помощь по схеме!!!  (Прочитано 1390 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн ne7v Автор темы

  • Эксперт
  • *****
  • Сообщений: 1026
  • Делай что должен,и будет что будет!
Нужна помощь по схеме!!!
« : Июля 31, 2011, 09:47:22 »

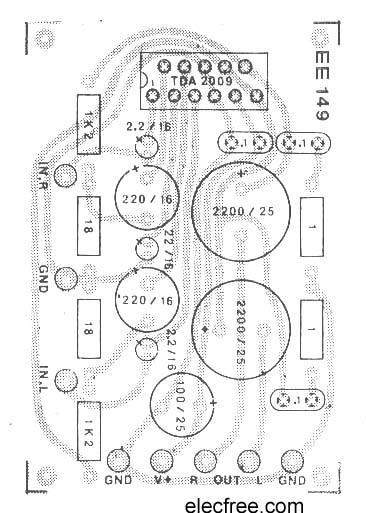

Всем привет!!!Хочу собрать усилок для колонок!!!Есть печатка но не пойму как убрать обозначение деталей что бы её распечатать,что бы остались одни дорожки!!!

Оффлайн Алькапон

  • Эксперт
  • *****
  • Сообщений: 2728
  • Если врешь, будь краток...
Re: Нужна помощь по схеме!!!
« Ответ #1 : Июля 31, 2011, 10:00:15 »
sprint layout тебе поможет, я правда ей не пользовался пока, не было нужды, но по отзывам отличная прога

Оффлайн el-doctor

  • Ветеран форума
  • ******
  • Сообщений: 3734
Re: Нужна помощь по схеме!!!
« Ответ #2 : Июля 31, 2011, 10:02:49 »
из этой картинки - никак

Оффлайн Dima125125

  • Новичок
  • *
  • Сообщений: 86
Re: Нужна помощь по схеме!!!
« Ответ #3 : Июля 31, 2011, 10:04:59 »
нарисуй печать в  sprint layout  и когда нажмешь в проге "печать" вилезет окно, и в нем можна оставить только дорожки

Оффлайн ne7v Автор темы

  • Эксперт
  • *****
  • Сообщений: 1026
  • Делай что должен,и будет что будет!
Re: Нужна помощь по схеме!!!
« Ответ #4 : Июля 31, 2011, 10:37:11 »
Ща качну,гляну что к чему!

... и добавил:

Скачал,и понял что это для меня тьма тьмущая(((((((((((Ещё картинка такая что фиг понять куда что идёт((((амба вобщем((((
« Последнее редактирование: Июля 31, 2011, 10:44:58 от ne7v »

Оффлайн Gunpowder

  • Эксперт
  • *****
  • Сообщений: 1096
Re: Нужна помощь по схеме!!!
« Ответ #5 : Июля 31, 2011, 10:49:41 »
Лень разбираться самому - купи готовый. Или как промежуточный вариант - Мастер Кит.

Оффлайн ne7v Автор темы

  • Эксперт
  • *****
  • Сообщений: 1026
  • Делай что должен,и будет что будет!
Re: Нужна помощь по схеме!!!
« Ответ #6 : Июля 31, 2011, 12:42:30 »
Мне кажется в моём случае в помощь мне приходит макетная плата!))ТОлько вот какую выбрать??Каталог макетных плат(помогите с выбором!!!)

Оффлайн el-doctor

  • Ветеран форума
  • ******
  • Сообщений: 3734
Re: Нужна помощь по схеме!!!
« Ответ #7 : Июля 31, 2011, 14:10:43 »
мне кажется в твоем случае это бесполезно

Оффлайн ne7v Автор темы

  • Эксперт
  • *****
  • Сообщений: 1026
  • Делай что должен,и будет что будет!
Re: Нужна помощь по схеме!!!
« Ответ #8 : Июля 31, 2011, 16:13:38 »
el-doctor, тебе точно кажется!!

Оффлайн fritello

  • Новичок
  • *
  • Сообщений: 18
Re: Нужна помощь по схеме!!!
« Ответ #9 : Августа 01, 2011, 05:53:41 »
Тему создавать не стал новую, спрашиваю здесь. Заказали спаять пару усилителей на основе набора nf406 китовского. Схема. Вопрос, куда поставить "крутилку громкости"? Собранный напоминает рев концертных усилков. Что неудовлетворяет заказчика. Методом тыка не хочется пробовать, разбираться самому пока долго, неопытный, ну да если ничего не посоветуете сам допру, конечно :)
http://www.sinava.ru/NF406.php - страничка с описанием. Cхему заменил на нормальную.
« Последнее редактирование: Августа 01, 2011, 06:00:30 от fritello »

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Нужна помощь по схеме!!!
« Ответ #10 : Августа 01, 2011, 06:15:33 »
ne7v, в Спринте загрузи рисунок как шаблон и тупо обведи дороги.
Если лень разбираться с прогой - забей, это не твое. Ибо без элементарных знаний дальнейшие мучения безполезны.

Оффлайн serginio78

  • Эксперт
  • *****
  • Сообщений: 1184
  • Зарегистрированный
Re: Нужна помощь по схеме!!!
« Ответ #11 : Августа 01, 2011, 10:02:43 »
Можно в Пейнте ластиком постирать  ;D

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8950
  • Код пишу, на досуге на проволоку нажимаю.
Re: Нужна помощь по схеме!!!
« Ответ #12 : Августа 01, 2011, 10:10:09 »
Цитата: ne7v от Июля 31, 2011, 10:37:11
Скачал,и понял что это для меня тьма тьмущая(((((((((((Ещё картинка такая что фиг понять куда что идёт((((амба вобщем((((

да че там разбираться то? Если уж с прогой разобраться проблема, то что ж будет с самой печаткой... :o

как кстати делать печатку то собрался?

Оффлайн ne7v Автор темы

  • Эксперт
  • *****
  • Сообщений: 1026
  • Делай что должен,и будет что будет!
Re: Нужна помощь по схеме!!!
« Ответ #13 : Августа 01, 2011, 11:05:39 »
Купил сходил макетку и нет проблем!Всем спасибо все свободны :)

Оффлайн Nasty_Mind

  • Новичок
  • *
  • Сообщений: 87
  • Трассировщик
Re: Нужна помощь по схеме!!!
« Ответ #14 : Августа 01, 2011, 19:22:52 »
В подобных случаях нужно идти в Опции - Шаблон - Загрузить и дальше подгонять разрешение по деталям типа ОУ, у которых всегда одинаковое межвыводное расстояние. Шаблон должен быть в *.bmp
