Как вариант выкинь нах три переключателя и поставь нормальный пятипозиционник, может будет некрасиво, но зато практично и безглючно.

Два момента:
1 обязательно проверь противофазу хамбакеров, чтобы не получилось упс.
2 если аккуратно убрать переключатели, закрыть это место декоративной аккуратной крышкой, то можно в эту самую крышку врезать пятипозиционник, он намного удобнее чем три отдельных.

Понимаешь, схема-то рабочая. Единственный недостаток такого включения - про всех выключенных датчиках будет появляться фон.

Про кондер, я не совсем понял, но если просто средний и крайний вывод пота наоборот подцеплены, то вобщем-то ничего не меняется.

Хорошая экранировка и воля Господня =)))
Не, при хорошо сделанном экране все должно быть нормально по идее.

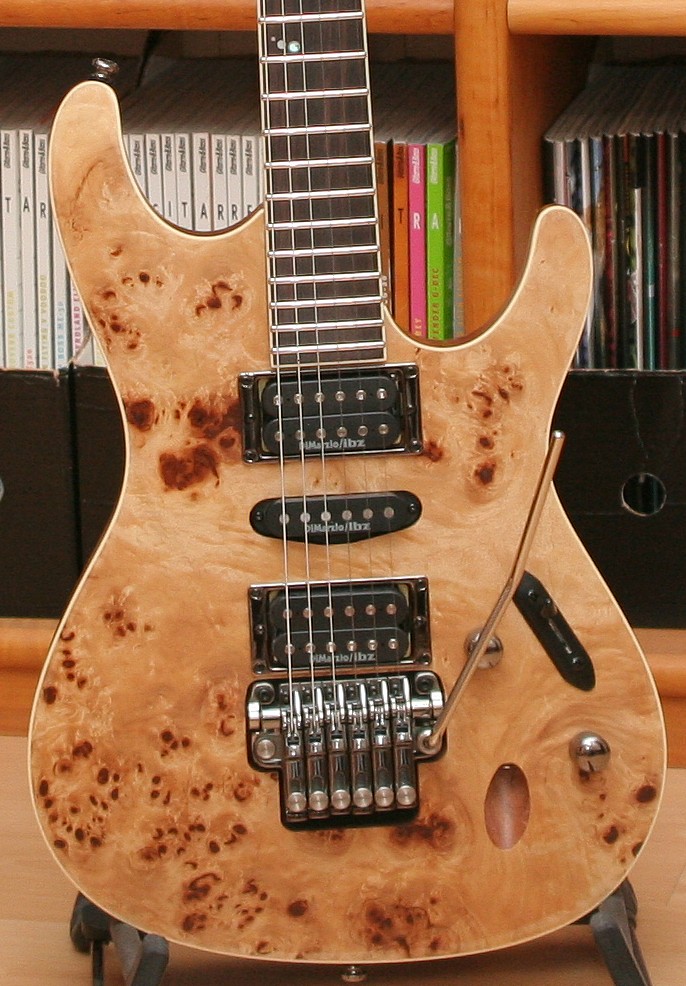

ворон666ворон, я просто предложил вариант:

или

а вообще конечно, пилить дерево это не гуд.

Схема сама по себе неплоха, позволяет, например, включать все три звучка, но в ней возможна ситуация, при которой сигнальный провод будет отключен от всего, как я уже упоминал подобное было на очень старых гибсонах. Почему старых? Да потому что в то время само понятие хайгейна не существовало, и разорванная сигнальная цепь ужасов не вызывала
Просто попробуй гитарный провод воткни в усилок, а в гитару не втыкай и послушай на чистом звуке, в общем почти нормально, а теперь включи мощный дисторшн и вуаля, появляется фон.
Короче говоря, резюмирую: такая распайка для малого гейна.

ps: если поменять местами провода ведушие к потцу тембра, то крутилка будет работать в другую сторону.

... и добавил:

Тьфу-ты я наврал  сорри!
Если поменять местами провода, то ничего не будет, а вот если крайний провод перепаять на противоположную ногу, то тогда тембр будет работать в другую сторону.

banzai-che, как раз в этом и проблема, если есть хотя-бы один датчик, то сопротивление на выходе около 10 кОм (примерно), а когда датчики отключены, то сопротивление выхода = сопротивление потца громкости, примерно 500 кОм, а это антенна мама-не-горюй.
