Re: Нужна помощь (Советом) в СОЗДАНИИ педали экспрессии
« Ответ #15 : Февраля 03, 2009, 19:36:02 »
Цитата: YoshkinCat от Февраля 03, 2009, 14:57:33
Я вот подумал, что лишней она не будет и дырку под нее просверлил!.. )))

раз уже просверлил - то идти конечно! что это за изделие, с пустой дыркой-то?
а как использовать - на байпасс или на что другое - это потом в софте настроится....

Оффлайн YoshkinCat Автор темы

  • Частый посетитель
  • **
  • Сообщений: 234
  • Репутация: +12/-0
Re: Нужна помощь (Советом) в СОЗДАНИИ педали экспрессии
« Ответ #16 : Февраля 05, 2009, 10:02:08 »
 ;D Похоже она как вентиляция пока послужит!..
В магазине такие кнопки кончились!..    :unkw:
Кстати кто может подскажет как и чем лучше выкрасить зеленый пластмасс в белый цвет?!. Алхимики откликнитесь!..  ;D

Оффлайн wcd80

  • Эксперт
  • *****
  • Сообщений: 1382
  • Репутация: +83/-10
    • Band-in-a-Box and RealBand 2011.5
Re: Нужна помощь (Советом) в СОЗДАНИИ педали экспрессии
« Ответ #17 : Февраля 05, 2009, 13:22:11 »
Цитата: YoshkinCat от Февраля 05, 2009, 10:02:08
Алхимики откликнитесь!..  ;D

тут разве что случайно кто откликнется, спроси у тех кто сам педальки делает на продажу, точно есть отработанные методики...а что за схема будет в контроллере, если не секрет?

Оффлайн YoshkinCat Автор темы

  • Частый посетитель
  • **
  • Сообщений: 234
  • Репутация: +12/-0
Re: Нужна помощь (Советом) в СОЗДАНИИ педали экспрессии
« Ответ #18 : Февраля 05, 2009, 19:30:11 »
Цитировать
...а что за схема будет в контроллере, если не секрет?


Там теперь нет кучи хвостов и не девять кнопок, а десять. И еще пара изменений, как закончу выложу все в отдельной теме (How it's made: YoshkinKontrol :new_russian:).

Оффлайн Mick_Olgen

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
Re: Нужна помощь (Советом) в СОЗДАНИИ педали экспрессии
« Ответ #19 : Февраля 18, 2009, 18:43:16 »
Если ещё актуально - есть такой вариант. Вращение равномерное. В исходное положение педаль приводится пружиной, которую при необходимость можно снять.

http://img138.imagevenue.com/img.php?image=71660_DSC03187_122_493lo.JPG
http://img225.imagevenue.com/img.php?image=71913_DSC03190_122_597lo.JPG
http://img120.imagevenue.com/img.php?image=71946_DSC03191_122_618lo.JPG
http://img132.imagevenue.com/img.php?image=71985_DSC03192_122_774lo.JPG

Оффлайн YoshkinCat Автор темы

  • Частый посетитель
  • **
  • Сообщений: 234
  • Репутация: +12/-0
Re: Нужна помощь (Советом) в СОЗДАНИИ педали экспрессии
« Ответ #20 : Февраля 18, 2009, 19:39:12 »
Mick_Olgen,
Уже не актуально, но все же спасибо!..
PS: Похожа на ту что я выкладывал. http://ipicture.ru/Gallery/Viewfull/12427742.html
Ровность хода видать сделана искривлением рычага.

Вот результат помощи тех кто участвовал в теме:
https://guitarplayer.ru/index.php?topic=101087.0

Оффлайн nikolai_nikolaich

  • Новичок
  • *
  • Сообщений: 29
  • Репутация: +3/-0
Re: Нужна помощь (Советом) в СОЗДАНИИ педали экспрессии
« Ответ #21 : Апреля 09, 2010, 23:52:28 »
YoshkinCat,
Уже не актуально, но все же спасибо!..

Еще как актуально!! По всем форумам ищу механизм для квака.
Обрадовался что здесь все мне по полочкам разложат (ссылок то много) >:(
Черта с два, рабочими оказались тока последние ссылки!!

Оффлайн Вальмар

  • Опытный
  • ****
  • Сообщений: 552
  • Репутация: +79/-0
  • Ты делаешь выбор, даже не делая выбора!
Re: Нужна помощь (Советом) в СОЗДАНИИ педали экспрессии
« Ответ #22 : Апреля 10, 2010, 19:19:35 »
                  Журнал РАДИО №10 за 1977 год. "Безпедальная вау-приставка". Посмотрите. Просто пластина лежит на полу, носком ноги над нею играешь и меняется вау. Мною тридцать лет назад была она повторена. Ничего сложного, работала прекрасно, отчего  была тогда ещё украдена у меня кем-то на каком-то сборном советском концерте.
« Последнее редактирование: Апреля 11, 2010, 13:34:03 от Вальмар »

Оффлайн nikolai_nikolaich

  • Новичок
  • *
  • Сообщений: 29
  • Репутация: +3/-0
Re: Нужна помощь (Советом) в СОЗДАНИИ педали экспрессии
« Ответ #23 : Апреля 11, 2010, 10:40:22 »
Читал Читал Читал... Ни чего не понял. Может по полочкам на русском (не техническом) языке расскажите? + Еще интересует как подружить мою примочку, с этой педалькой?

Оффлайн Вальмар

  • Опытный
  • ****
  • Сообщений: 552
  • Репутация: +79/-0
  • Ты делаешь выбор, даже не делая выбора!
Re: Нужна помощь (Советом) в СОЗДАНИИ педали экспрессии
« Ответ #24 : Апреля 11, 2010, 13:32:35 »
                   Николай Николаич,

          пришлите мне схему Вашей кваки, подумаем, как её прицепить к безпедальному управлению из указанной статьи.

           Да, а, вообще то, какие у Вас взаимоотношения с паяльником, чтением радиосхем?
« Последнее редактирование: Апреля 11, 2010, 13:37:43 от Вальмар »

Оффлайн nikolai_nikolaich

  • Новичок
  • *
  • Сообщений: 29
  • Репутация: +3/-0
Re: Нужна помощь (Советом) в СОЗДАНИИ педали экспрессии
« Ответ #25 : Апреля 11, 2010, 17:01:58 »
Знания самые маленькие. Резистор от конденсатора отличить могу,с распиновкой ног у транзистора справляюсь. Залудить и припаять аккуратно провода могу. А вот все остальное для меня пока что покрыто завесой тумана...  Я только начал это дело осваивать. И то взялся только ради того чтоб пополнить список своих девайсов.

http://cs559.vkontakte.ru/u17054379/99273143/x_9fc8dfd7.jpg

Оффлайн Вальмар

  • Опытный
  • ****
  • Сообщений: 552
  • Репутация: +79/-0
  • Ты делаешь выбор, даже не делая выбора!
Re: Нужна помощь (Советом) в СОЗДАНИИ педали экспрессии
« Ответ #26 : Апреля 11, 2010, 19:54:30 »

                  Первый взгляд на схему показывает, что безпедальная регулировка здесь встанет, как на своё родное место.

                  Если завтра на работе у меня будет свободное время, то подготовлю и составлю полную схему. Еже ли нет, то ожидайте во вторник вечером.

Оффлайн Вальмар

  • Опытный
  • ****
  • Сообщений: 552
  • Репутация: +79/-0
  • Ты делаешь выбор, даже не делая выбора!
Re: Нужна помощь (Советом) в СОЗДАНИИ педали экспрессии
« Ответ #27 : Апреля 13, 2010, 19:35:32 »

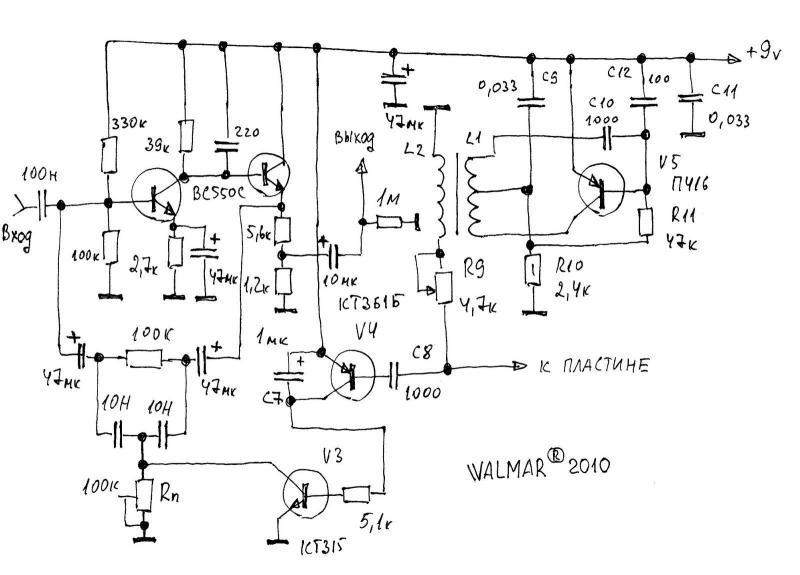

                                 Николай Николаич,

                               вот для Вас обещанная схема.
                               Если нужна консультация,  обращайтесь ко мне в личку или на е-мейл.

                                                                               Успехов Вам!

Оффлайн nikolai_nikolaich

  • Новичок
  • *
  • Сообщений: 29
  • Репутация: +3/-0
Re: Нужна помощь (Советом) в СОЗДАНИИ педали экспрессии
« Ответ #28 : Апреля 13, 2010, 20:30:27 »
 :)Спасибо огромное!!! Очень выручили! Как только смогу ставить "+", отправлю вам)

Оффлайн Fret Noise

  • Завсегдатай
  • ***
  • Сообщений: 467
  • Репутация: +16/-1
  • You'll come a-Waltzing Matilda, with me
Re: Нужна помощь (Советом) в СОЗДАНИИ педали экспрессии
« Ответ #29 : Апреля 24, 2010, 20:18:15 »
Можно кстати найти в инете этот номер журнала Радио и скачать всю статью с описанием изготовления и настройки.
Эта бесконтактная вау имела дополнительно включаемый фуз
