Автор Тема: Нужна схема Maxon OD808X  (Прочитано 1756 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн ambassador Автор темы

  • Новичок
  • *
  • Сообщений: 3
  • GuitarPlayer.Ru fan!
Нужна схема Maxon OD808X
« : Октября 21, 2019, 11:32:19 »
Добрый день, подскажите пожалуйста схему Maxon OD808X, хочу заказать у мастера такой овердрайв, но не могу найти схему.
Или подскажите мастера у которого можно заказать именно эту модель.
Всем спасибо!

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12752
  • Atypique
Re: Нужна схема Maxon OD808X
« Ответ #1 : Октября 21, 2019, 19:06:04 »
Думаю, заменив один из диодов в ОС на светодиод и уменьшив конденсатор в темброблоке втрое, нужный эффект будет достигнут.
Судя по роликам в Ютубе, непохоже, что там есть что-то революционное...

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 931
  • Воля и Разум
Re: Нужна схема Maxon OD808X
« Ответ #2 : Октября 23, 2019, 20:48:00 »

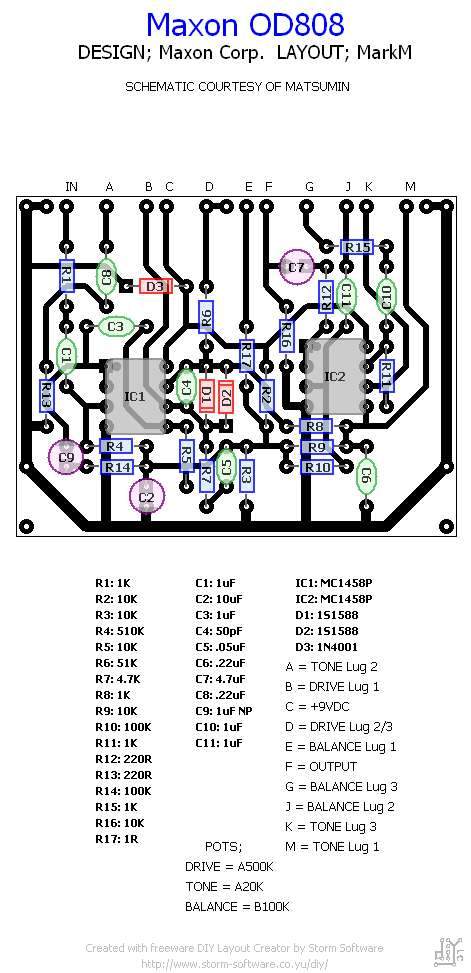

Не знаю.. спаял недавно тоже этот Максон хвалённый такой, схема оригинальная Maxon OD-808 , детали все хорошие, кондёры- плёнка , но звук чё то не очень понравился , какой-то более песочный и жужащий по сравнению с Ибанез Тубскример ТС-9 , который звучит намного чётче и собраннее . Как в режиме грелки , так и в обычном оведрдрайв . Естественно все тестировалось в лампу. Победу получил всё-таки TS-9  :pozor:
« Последнее редактирование: Октября 23, 2019, 20:52:33 от High Hopes »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10308
  • DIYng Fetus
    • http://cathar.ru
Re: Нужна схема Maxon OD808X
« Ответ #3 : Октября 23, 2019, 20:52:57 »
High Hopes, на фото конденсаторы керамика ;D

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 931
  • Воля и Разум
Re: Нужна схема Maxon OD808X
« Ответ #4 : Октября 23, 2019, 21:05:08 »

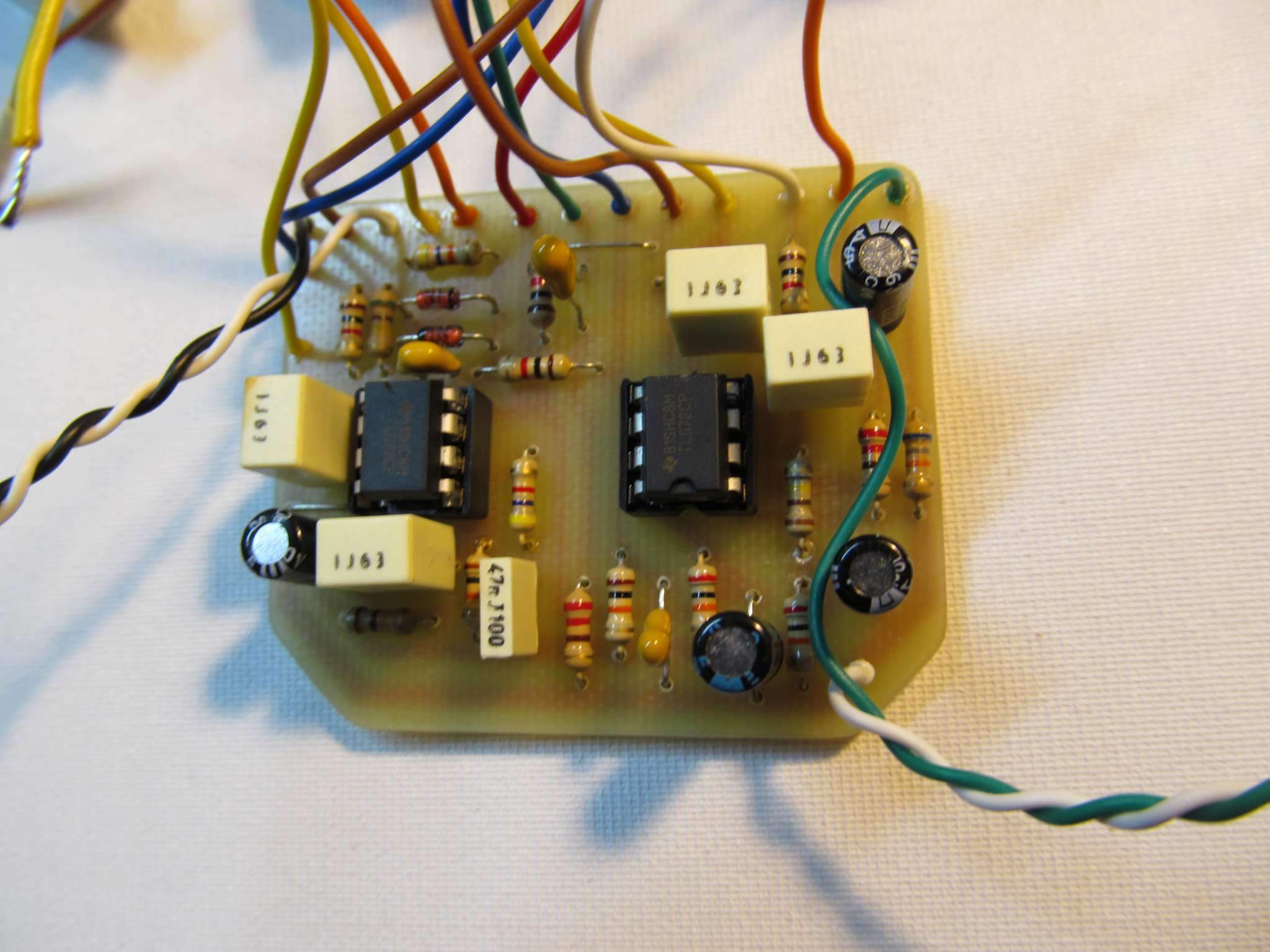

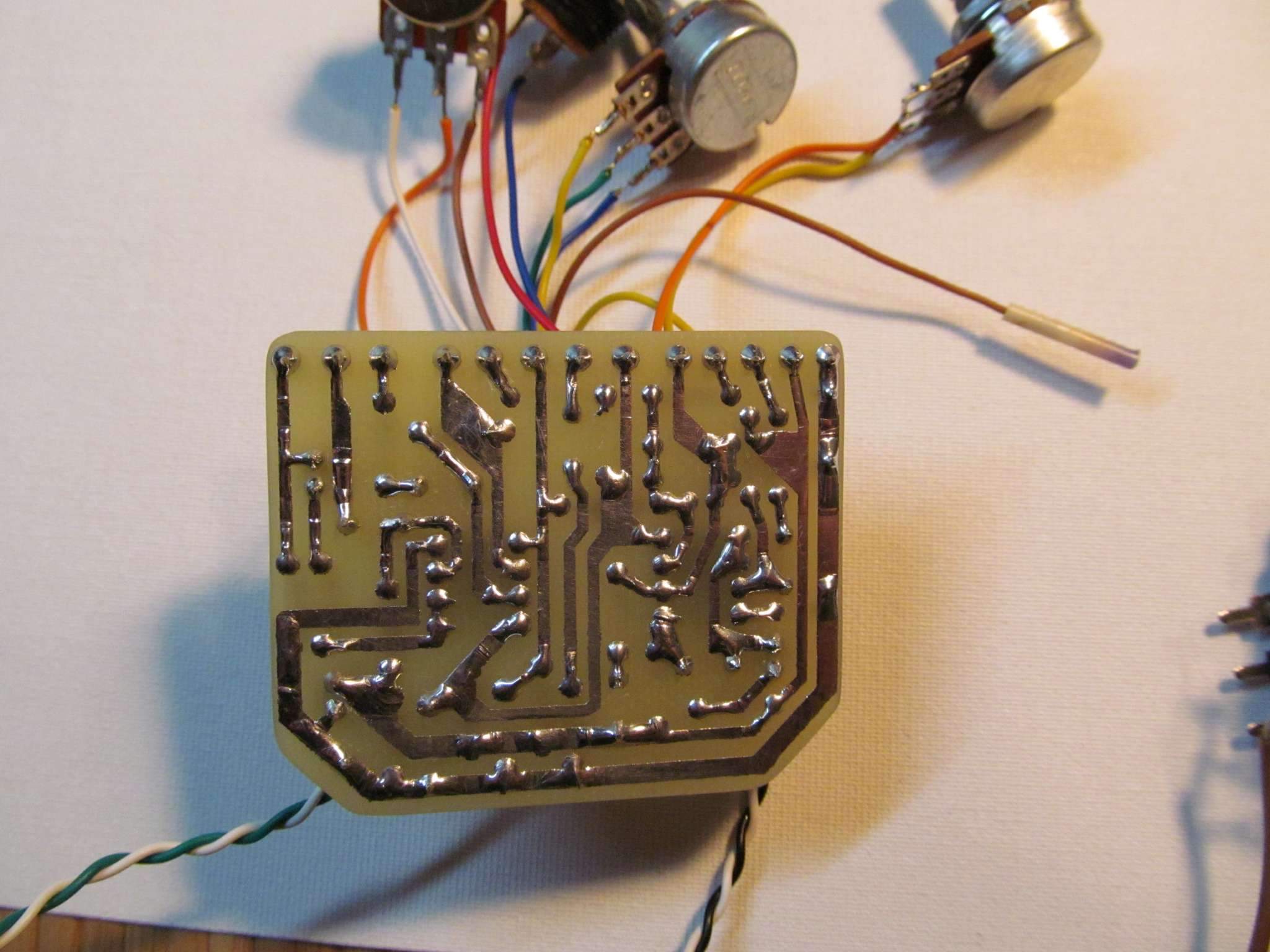

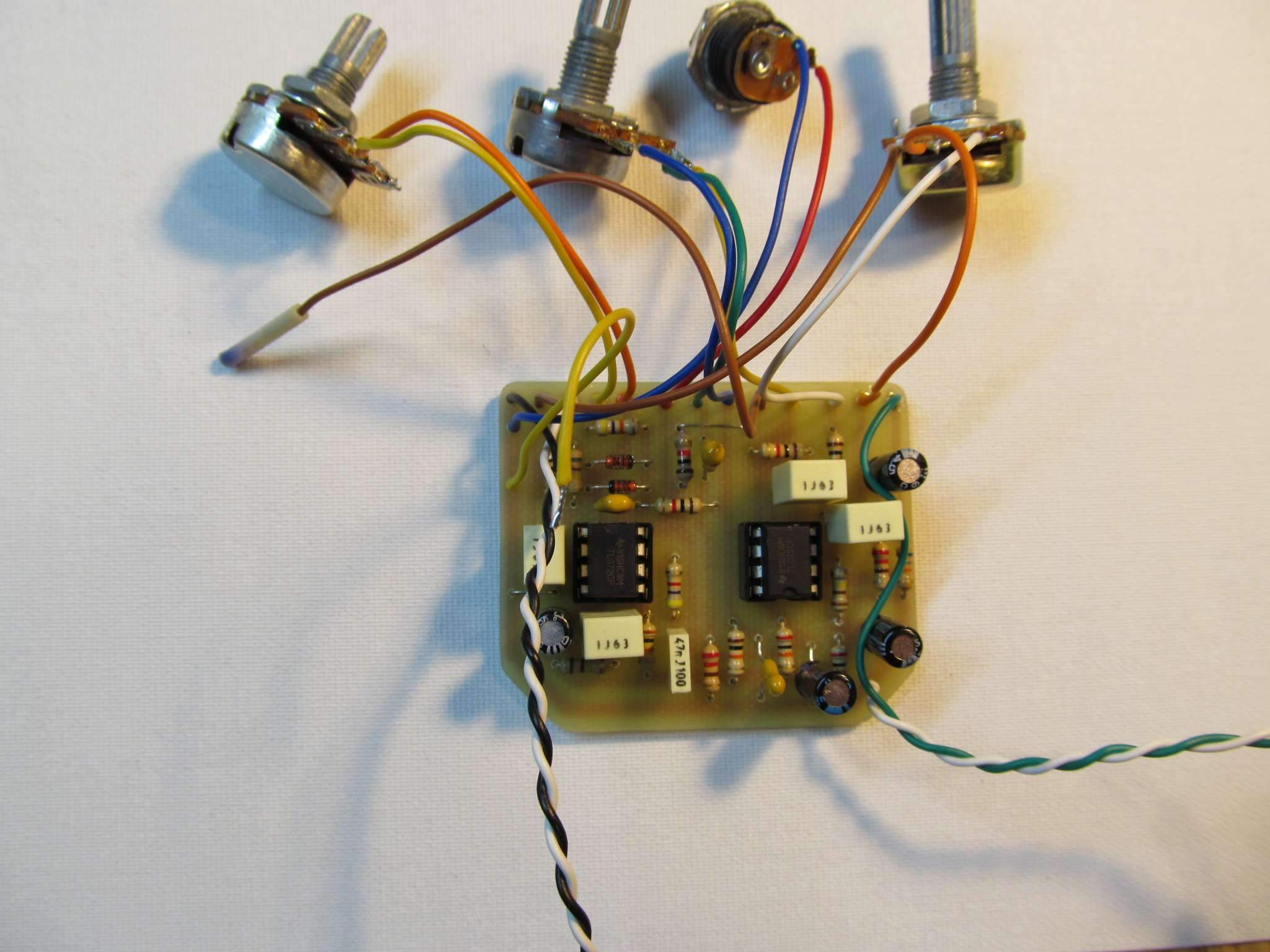

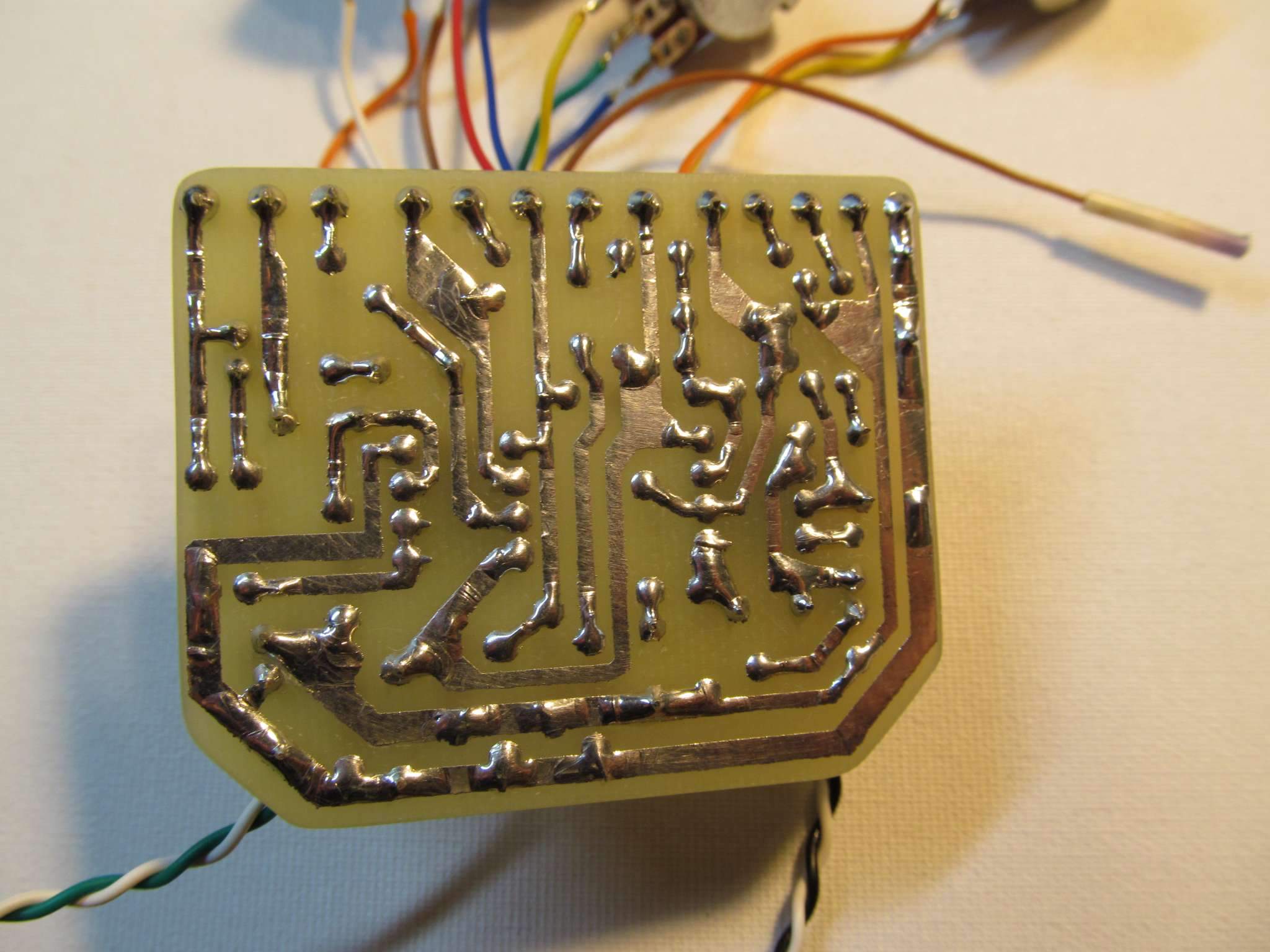

Пардон , извините )) Залил ещё старые фотки - не заметил ))), недавно  перепаял на плёнку , но скажу вам честно, звук не очень то и поменялся  в лучшую сторону.. Хотя, может надо на большей громкости все слушать.. Вот новые фотки )
 Но педаль конечно из разряда Must Have - поэтому скоро и в корпус оформлю ))
« Последнее редактирование: Октября 23, 2019, 21:07:48 от High Hopes »

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12752
  • Atypique
Re: Нужна схема Maxon OD808X
« Ответ #5 : Октября 23, 2019, 21:08:36 »
Цитировать
песочный и жужащий
- Надо к имеющимся диодам добавить последовательно по гермашке. Они смягчат звук и сделают его более органичным.
