я запутался окончательно
у трансформатора 4 провода: два провода первичка два вторичка

по условию задачи, вторичка подключена : один конец земля, друой - ОС+динамик. и никак иначе, ибо так на схемах на всех.

первичку можно подключить двумя способами:
один конец на питание дргой на анод.
второй способ - наоборот


работать будет только при 1 способе.



У реального физического транса с немаркированными выводами первичку можно включить 2 способами, вторичку тоже итого 4 способа из этих 4  2 будут синфазными, 2 противофазными. Комбинаторика понимаш, страшный аццкей матан.

а, видимо есть два способа намотки трансформаторов и обмотки несимметричны

... и добавил:

то есть это значит что если всё работает нормально (возбуда нет), то можно одновременно поменять местами провода и первички и вторички и это будет другое включение, не эквивалентное предыдущему? звучать чтоль будет иначе?

Это будет второй вариант правильной фазировки, а еще можно переполюсовать первичку или вторичку по отдельности и это будут 2 неправильных варианта.

Хотя звучать может и по разному, можно при одном включении первички ловить возбуды (когда магнитное поле начинает наводить на входной каскад нехорошие наводки), а при другом нет, даже если обмотки выходника межу собой правильно сфазированы.

так если звучать будет одинаково, то зачем вообще об этом думать? нет, мне всегда было понятно, что трансформатор можно тупо "повернуть на 180", перепаяв одновременно и вторичку и первичку, но я думал что это абсолютно эквивалентные варианты. и если так оно и есть, то че тогда париться

Я немножко подкорректировал пост выше.

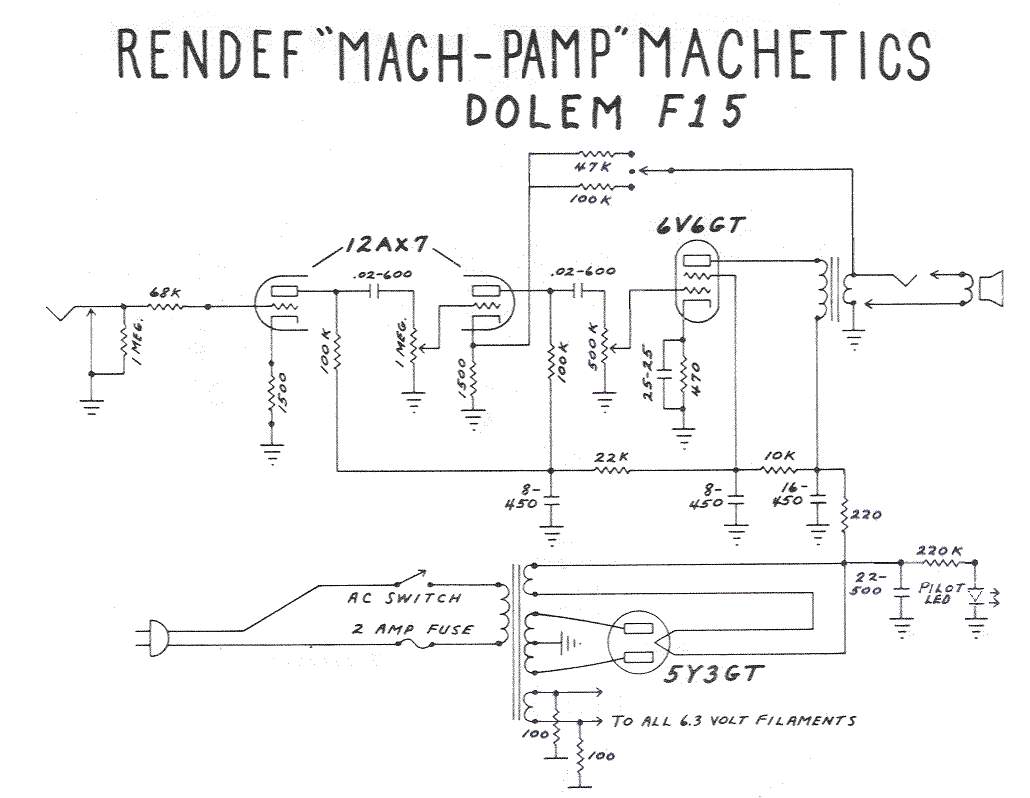

Однажды , когда я построил этот же усиль (Fender Champ 5F1) на трансформаторе HAMMOND 125CSE 8W (оригинального трафа не было) , то после всей сборки и пайки задумался именно о том же с чего автор начал всю тему.Но как то быстро за сомнением пробежала другая более мерзкая мысль, что об этом не надо беспокоиться и что это даже грешно думать об этом, сел на диван , успокоился и меня отпустило.В общем оставил как было сделано мотивируя себя тем что всё работает и с оос и без неё, я сделал оос на переключателе.

Так что уважаемый Bulldozerrr - я с вами в одной лодке.

... и добавил:

" если появился возбуд, поменяйте местами провода первички выходного транса".

а где-нибудь мелькала информация о том, чтобы менять местами одновременно и первичку и вторичку? то есть поворачивать весь трансформатор изнутри? в смысле может ли это как-то повлиять на звук или еще на что-то

Хм.... Апочему цвета у ММ, МС, Вебера и т.п. должны совпадать с фендером? Конторы то разные Да и даташиты к своим трансам дают

Rolly, тычо, а вдруг мы подключим началом обмотки первичку, а надо концом!
