Привет всем!
Помогите пожалуйста!

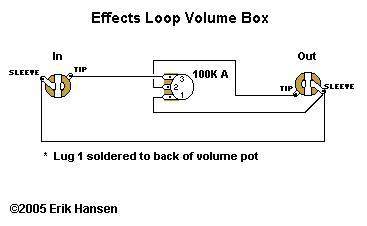

Хочу собрать такую штуку (см. схему)

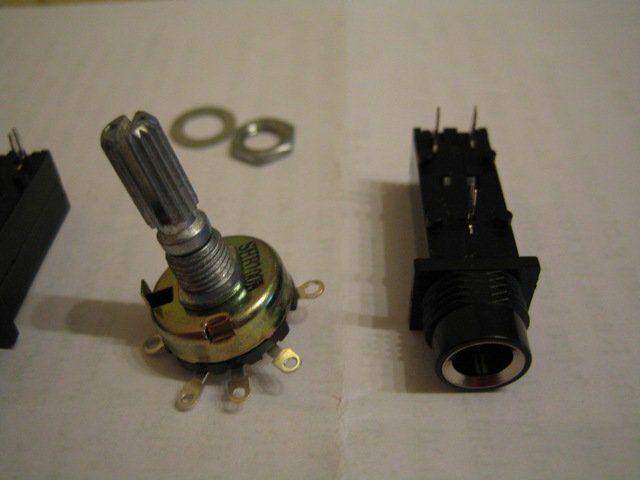

Сегодня купил запчасти (см. фото)
В радиоэлектронике я ноль полный.

Глупые вопросы:
1. То ли я купил?

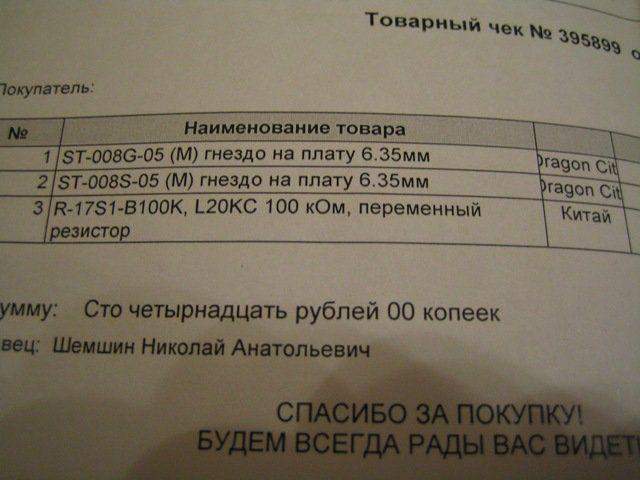

(Спецификация прилагается)
2. Как распаивать резистор? У него 5 контактов, а на схеме три
3. Как распаивать гнезда джеков? У них по три контакта, а на схеме по 2.

Зарание спасибо!

JokerJeff, всё почти так)
У пота другая характеристика должна быть(А, а ты купил В)
Гнёзда мне такие не нравятся, но это чисто субъектив.
Насчёт ножек пота, нужные, это центральные 3 штуки
А когда крутишь его он в определённый момент не издаёт щелчка?;-)

Вставить джек и батарейкой с лампочкой искать контакт?

Лучше мультиметром, но если нет такого, то можно и лампочкой)

JokerJeff, 2 боковые ножки замыкаются после щелчка;-) Это как тумблер и крутилка в 1 флаконе.

То есть если боковые ножки не будут задействованы, то после щелчка цепь разомкнется?
А то, что характеристика B вместо А, это что значит? Мне не подойдет?

JokerJeff,
Прозванивать смысла не вижу, т.к. гнёзда моно, о чём свидетельствует чек. ближний к отверстию - земля, дальние - сигнал. Почему их 2 - т.к. конструкцией предусмотрена впайка в плату и из-за нужной жёсткости.

То-есть сигнал надо спаять с двумя контактами? Или с любым одним?

JokerJeff, паяй на ближнюю к входу гнезда землю, сигнал либо на обе, либо звони и запаивай так, что б без штекера сигнал замыкался с землей (на выходе не обязательно).

У пота просто три средние лапы задействуй. Характеристика в общем-то похрен в данном случае.

banzai-che, а смысл чтобы без джека на землю всё коротило? цепь-то пассивная) да и через пот всёравно на землю коротит;-)

это похоже гнезда моно с размыканием -одинокий вывод на гнезде -на землю, где два рядом -вместе спаиваешь по схеме, но главное- в потенциометре- эти не любят нагрева -плавится пластик ивыводы болтаются не контачат как следует со внутренностями, есои припаять аккуратно, залуженным заранее проводом и без нажима паяльноком-то будет долго работать. 2 вывода на поце -диааметрально расположеных -не припаивать, только3 рядом которые

Dying Fetus, Ну это я так, опционально =)
За рисунок монтажа зачёд
