Привет. Может кому пригодится. У меня тоже была проблема с умножителем и я стал писать такое послание- "У меня вопрос. А как должен работать умножитель? Я его спаял, сразу после включения на выходе тестер показал 75,5 вольт, через час 129 вольт. На вход подаётся 13,8 вольт. Трансформатор на 11,8В 1А(13,8 на холостом).

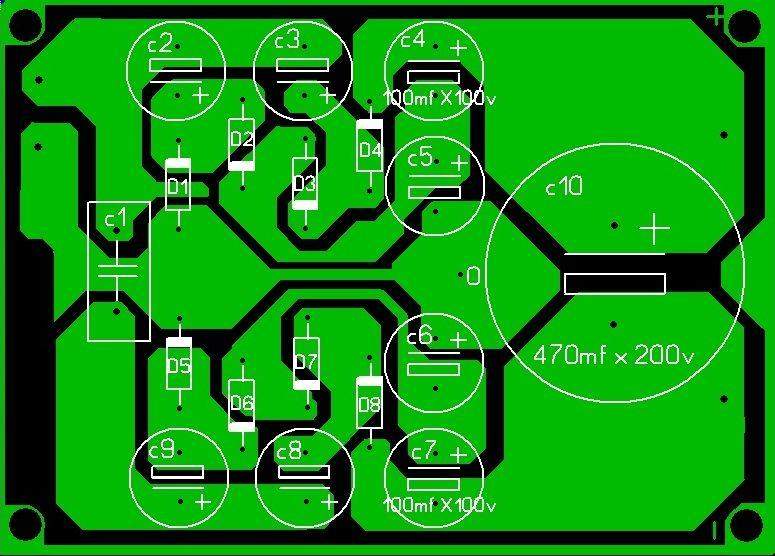

Диоды не 1n4004, а 1n4007 и конденсаторы не на 63в, а на 100в. Выходной 470u 200в, неполярный ................." и тут рассматривая фото, которое хотел послать, и сравнивая со схемой, увидел что вместо 4,7u у меня припаян кондер на 47n, тут же его заменил, а так как 4,7u у меня не было под рукой, я спаял минусами два электролита по 10u и впаял вместо неполярника. Потом заменю на нормальный. Врубил и получил более 150в, правда примерно через треть минуты. Прбовал подсоединять настольную лампу с энегосберегайкой, горит недолго и сажает напряжение на выходе до 50в. Печатку разводил сам, хотя опыта в этом деле у меня не густо. Вот она. Вид со стороны деталей.
