Всем привет!

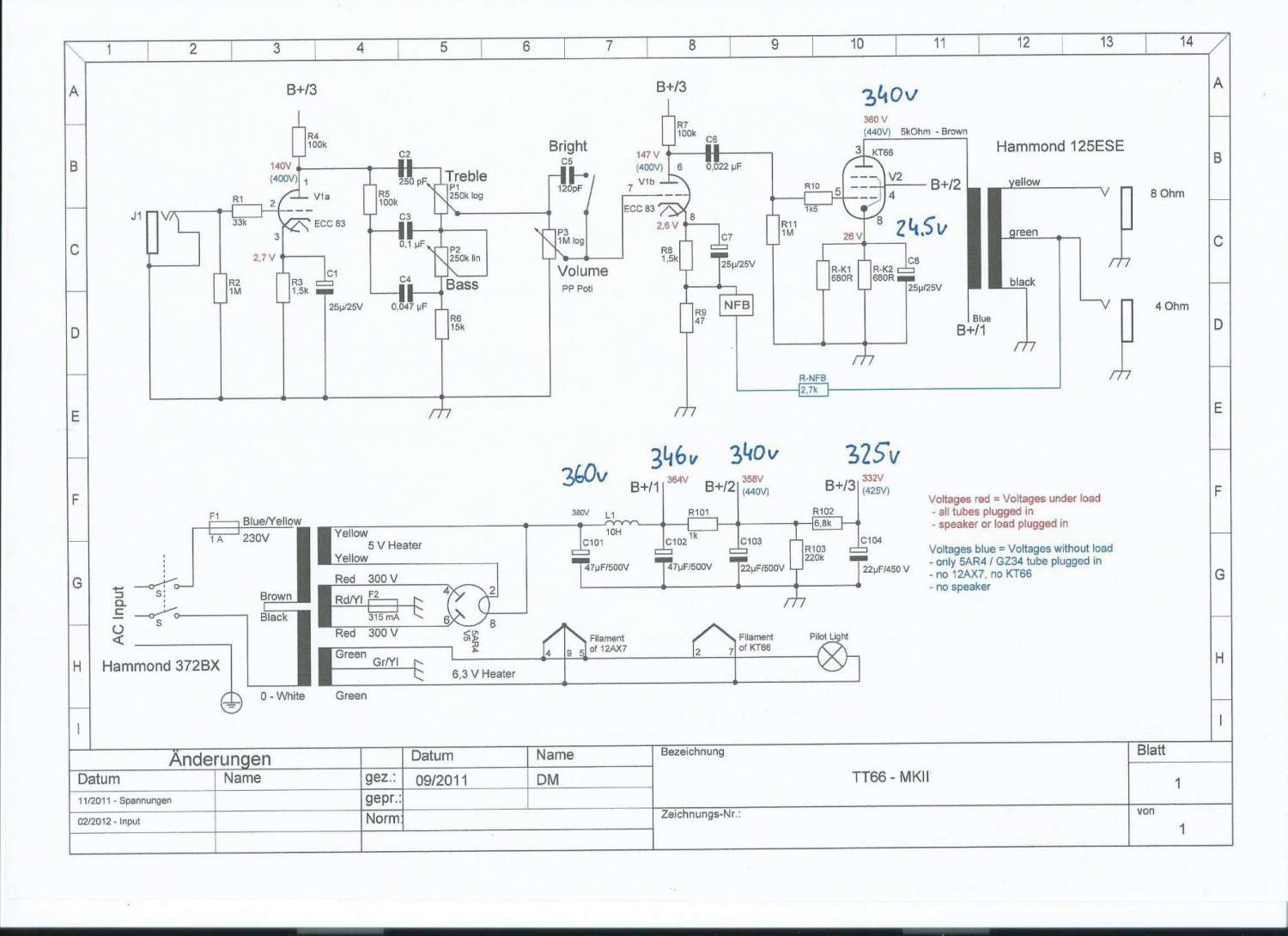

Собрал по схеме ТТ66.По части компонентов кроме нагревательного транса и диодного выпрямителя - всё как в оригинале. Немного разнятся напряжения у меня на 20 вольт меньше.

Такой вопрос : на схеме тт , на аноде КТ66 - 360вольт , а на второй решётке 358. На моих замерах 340 вольт что на аноде, что на второй решётке , не должна ли вторая решётка быть чуть ниже по напряжению по отношению к аноду? и если да то на сколько вольт?

Я вставлял в эту же схему EL34 ( заземляя лапку 1) и у меня было на второй решётке 5-7 вольт менше чем на аноде, снимал замеры с 4 ламп и у всех такие же результаты.А на КТ66 на двух разных лампах вторая решётка была одинакового напряжения с анодом, а иногда даже выше анода на 2-4 вольта.

Может имеет смысл поставить резюк между В+2 и решёткой ?

R101 я увеличивал на 4К7 и было на второй решётке на 10 вольт меньше , но когда установил ЕЛ34, то разница между анодом и решёткой была в 40 вольт. Не слишком ли много?

А так я тоже склоняюсь к мысли что можно впаять 470ом.

впаял 470ом, на аноде 344, на решётке 342.

Вопрос: должно ли быть на второй решётке меньше и на сколько ?

Если это разгоняющая для электронов решётка, то она по определению должна быть чуть ниже по напряжению, а иначе она будет отворовывать анодовое.....

В лучевых тетродах напряжение экранирующей сетки может быть равно анодному или даже несколько больше его. Но отсутствие анодного при полном напряжении на экранирующей сетке приведет к ее перегреву.
