Vitallka, Вот оно, значит, как. Значит для гитарного применения мне стоит убрать С12 и подключить сетку к выводу Б?

Vitallka, мост сразу сменил на выпрямитель из атх бп. Конденсаторы, пожалуй, еще сменю. Спасибо!

Можно еще катодный конденсатор зашунтировать электролитом на 47-100 мкФ

Катодный конденсатор? Или резистор? Это собирался делать, но, правда, еще не совсем понимаю, зачем оно нужно, но раз было на всех схемах, что видел - решил пообезьянничать

Катодный конденсатор? Или резистор? Это собирался делать, но, правда, еще не совсем понимаю, зачем оно нужно, но раз было на всех схемах, что видел - решил пообезьянничать

Резистор, опечатался я. Шунтируют для увеличения усиления на низких частотах.
Можно еще резистор 5,1К на вторую сетку заменить на 1К, что еще немножко прибавит мощи.

А ведь действительно, часть выходного трансформатора (обмотка Б-В) используется в качестве дросселя питания.

Наверное, не очень удачное решение - пульсации по питанию будут трансформироваться во вторичку.

Наверное, там витки рассчитаны таким образом, чтобы компенсировать пульсации от выпрямления. Новаторское решение какое-то, наверное..

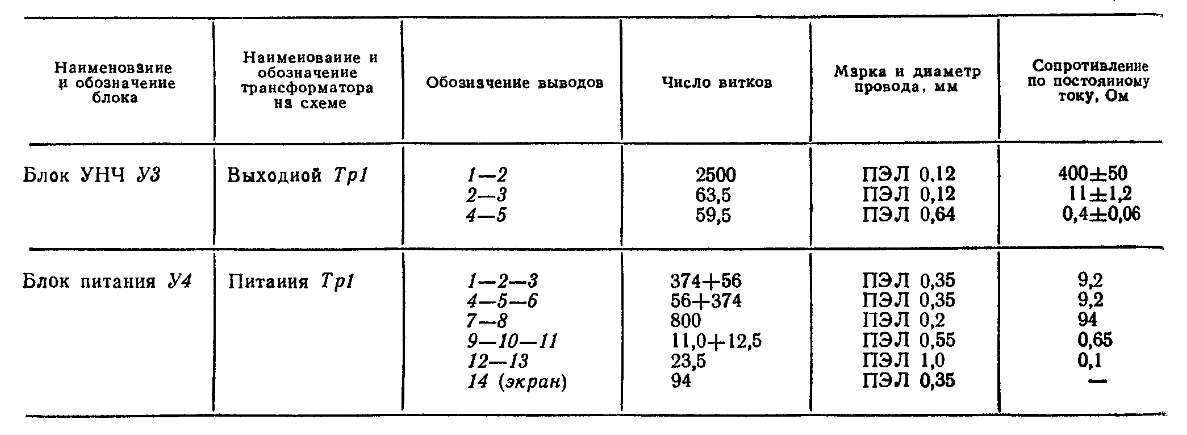

О да, 63,5 витка проводом 0,12 - это очень эффективный дроссель)

О да, 63,5 витка проводом 0,12 - это очень эффективный дроссель)

Думаю, если прикинуть амплитуду пульсаций на вторичке после понижения, она окажется одного порядка с с пульсацией от источника питания, но развернутой по фазе в другую сторону.

По-хорошему, надо оставить только выходной каскад (и то желательно переделать), а пред переделать под что-то более гитарное.

Ну так хардкорно я не задумывался, пилить не хочется, только восполнимые потери. Расчитывал 6н9с на вход поставить, с ручкой гейна. Трансформатор то с запасом, там еще 4 лампы в радиоле, так что пару на вход запросто могу приделать.

... и добавил:

И, собственно, после первого триода новой лампы теброблок фендер-стайл может прикрутить, поэтому родной думаю выпаять.
