Re: Околокрафтовский флуд
« Ответ #1200 : Ноября 22, 2012, 17:20:00 »
ytrikoz, для успокоения совести.

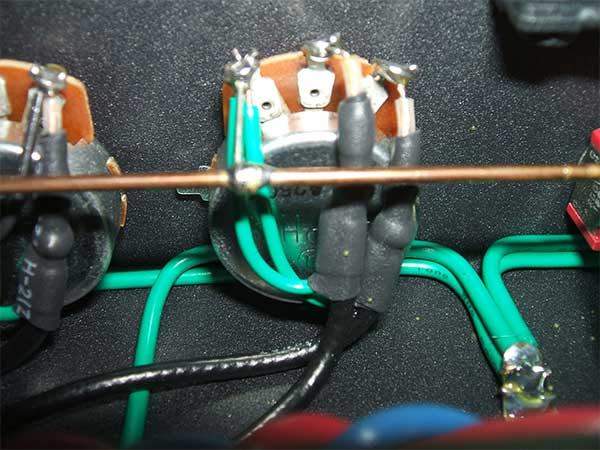

Тогда прокомментируй вот это фото, какая-то избирательная и непоследовательная совесть...  ???

Оффлайн FEV

  • Опытный
  • ****
  • Сообщений: 721
Re: Околокрафтовский флуд
« Ответ #1201 : Ноября 22, 2012, 17:27:12 »
ytrikoz, толстый проводник земли используют для снижения его сопротивления, чтобы не было паразитной модуляции и соответственно возбудов и тп.
Модуляции сигнала одного каскада током другого, за счет ненулевого сопротивления земли, в смысле.

Оффлайн hell

  • Ветеран форума
  • ******
  • Сообщений: 4676
    • hellamp rocks
Re: Околокрафтовский флуд
« Ответ #1202 : Ноября 22, 2012, 17:27:48 »
в каком месте?)
черные - экранированные. земляные вроде одинаковые все.
большой земляной такой ради наименьшего сопротивления - > меньшей разницы потенциалов по шине.

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Tone isn't just in the gear, its in your head
Re: Околокрафтовский флуд
« Ответ #1203 : Ноября 22, 2012, 17:36:09 »
большой земляной такой ради наименьшего сопротивления - > меньшей разницы потенциалов по шине.
Понятно, значит подобная толщина проводника в этом месте имеет смысл, спасибо.

PS он не луженый, в этом непоследовательность  :)

... и добавил:

ytrikoz, толстый проводник земли используют для снижения его сопротивления, чтобы не было паразитной модуляции и соответственно возбудов и тп.
Модуляции сигнала одного каскада током другого, за счет ненулевого сопротивления земли, в смысле.
Я хотел понять, требуется ли подобное сечение у провода в данной части схемы, спасибо за разъяснения.
« Последнее редактирование: Ноября 22, 2012, 17:39:23 от ytrikoz »

Оффлайн Салют

  • Завсегдатай
  • ***
  • Сообщений: 419
Re: Околокрафтовский флуд
« Ответ #1204 : Ноября 22, 2012, 21:29:50 »
Попробовал использовать вместо канифоли глицерин из аптеки. Неплохо. Вначале снимаю окислы раствором лимонной кислоты, она с этим хорошо справляется, затем промываю и лужу с глицерином. Если это печатная плата, то его надо мазать слоем потоньше (канифоли наоборот чем больше - тем лучше получалось). Если это провод - макнул в глицерин, провёл паяльником, готово. Причём, если это делать с канифолью, то обратная сторона провода будет незалужена, надо возить паяльником с обратной стороны. А с глицерином одним касанием провод залуживается со всех сторон (ну если не сильно толстый провод).
Медная моножила диаметром 1,5мм довольно красиво лудилась даже 30-ваттным паяльником, если взять ватт 80, будет наверное ваще на расслабоне.
Огромный плюс всего этого - остатки глицерина спокойно вытираются тряпочкой, вымываются под водой, в общем кому как удобно. Не надо смывать ацетоном/спиртом/бензином, получается и быстрее и легче для дыхания.
« Последнее редактирование: Ноября 22, 2012, 21:31:24 от Салют »

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Tone isn't just in the gear, its in your head
Re: Околокрафтовский флуд
« Ответ #1205 : Ноября 22, 2012, 21:38:06 »

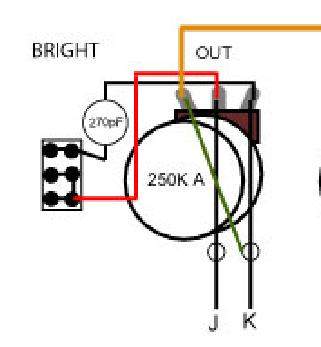

Объясните, пожалуйста, смысл подобной коммутации переключателя?

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Околокрафтовский флуд
« Ответ #1206 : Ноября 22, 2012, 21:42:40 »
Объясните, пожалуйста, смысл подобной коммутации переключателя?

в смысле зачем на нем соединили все железки? а пёс его знает ???

Оффлайн Салют

  • Завсегдатай
  • ***
  • Сообщений: 419
Re: Околокрафтовский флуд
« Ответ #1207 : Ноября 22, 2012, 21:45:59 »
Ну видимо он на две группы, и эти группы запараллелены для надёжности

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Tone isn't just in the gear, its in your head
Re: Околокрафтовский флуд
« Ответ #1208 : Ноября 22, 2012, 21:46:06 »
в смысле зачем на нем соединили все железки? а пёс его знает ???
Именно, зачем... ну должен же быть какой-то смысл в этом  ???

... и добавил:

Ну видимо он на две группы, и эти группы запараллелены для надёжности
Он действительно на две группы, про надежность понятно, но почему было не повесить провод на центральный контакт, зачем нужны перемычки с крайнего?

Оффлайн hell

  • Ветеран форума
  • ******
  • Сообщений: 4676
    • hellamp rocks
Re: Околокрафтовский флуд
« Ответ #1209 : Ноября 22, 2012, 21:47:29 »
ytrikoz, паять на крайние легче ;-)

могу только так объяснить)

Оффлайн плюшкин

  • Завсегдатай
  • ***
  • Сообщений: 334
Re: Околокрафтовский флуд
« Ответ #1210 : Ноября 22, 2012, 21:49:35 »
нарисован переключатель, на самом деле это просто выключатель  ВКЛ-ВЫКЛ, подключавет ёмкость.
некорректно рисовали/чертили
.
запараллелено, поскольку комимутирует слабый сигнал, действительно для надёжности включения.
« Последнее редактирование: Ноября 22, 2012, 21:53:29 от плюшкин »

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Tone isn't just in the gear, its in your head
Re: Околокрафтовский флуд
« Ответ #1211 : Ноября 22, 2012, 21:52:08 »
нарисован переключатель, на самом деле это просто выключатель  ВКЛ-ВЫКЛ, подключавет ёмкость.
некорректно рисовали/чертили
Это и есть переключатель ВКЛ-ВЫКЛ и он подключает емкость, это все видно по рисунку, никакого "на самом деле"... вот только получается не только начертили, но и потом сотню другую раз по нему делают, вот тупые буржуи, да?
« Последнее редактирование: Ноября 22, 2012, 21:54:27 от ytrikoz »

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Околокрафтовский флуд
« Ответ #1212 : Ноября 22, 2012, 21:52:15 »
на самом деле сомнительно, разве с точки зрения шумоловности не логично уменьшать количество железяк, висящих на сигнальных проводах, особенно на выходе из потенциометра? :hmmm:

... и добавил:

хотя и не повлияет наверное, так что надежность важнее :hmmm:
« Последнее редактирование: Ноября 22, 2012, 21:54:43 от akl »

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Tone isn't just in the gear, its in your head
Re: Околокрафтовский флуд
« Ответ #1213 : Ноября 22, 2012, 21:55:29 »
запараллелено, поскольку комимутирует слабый сигнал, действительно для надёжности включения.
Про "запараллелено" вопросов нет, зачем крайний контакт через перемычку?

... и добавил:

хотя и не повлияет наверное, так что надежность важнее :hmmm:
Так почему тогда не использовать средний контакт, так куда "надежней".

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Околокрафтовский флуд
« Ответ #1214 : Ноября 22, 2012, 21:57:29 »

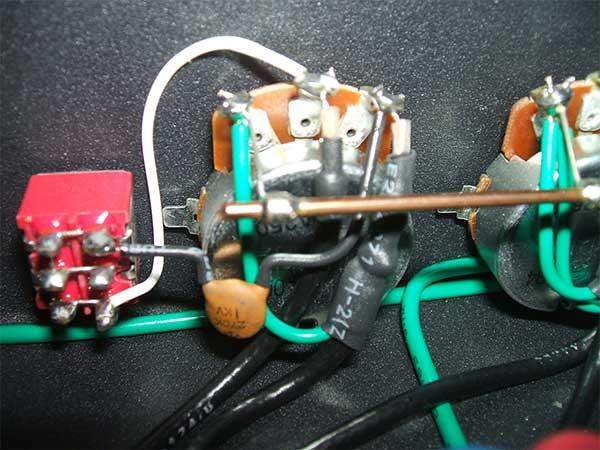

кстати на фотке перемычка со стороны входа, а не на выходе
