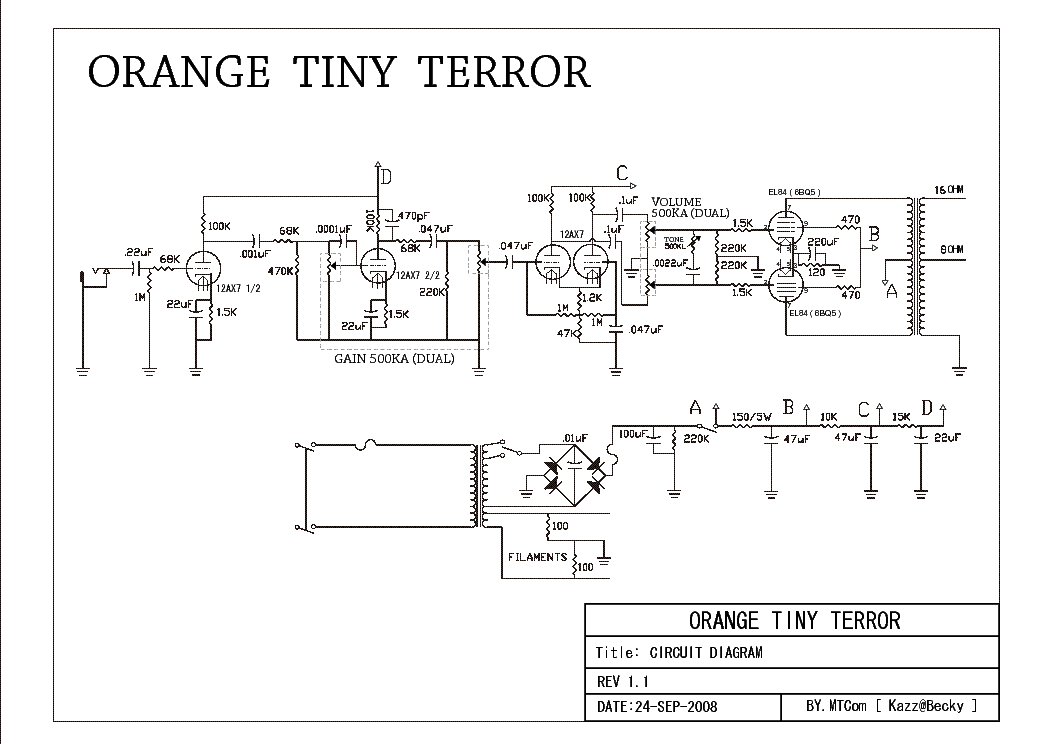

Возился сегодня со своим самодельным Orange Tiny Terror. В качестве силового трансформатора там стоит ТСШ-170. Изначально питание было организовано по мостовой схеме, в режиме "7 watt" была задействована обмотка 130 вольт. В режиме "15 watt" были задействованы обмотки 130 и 74 вольта, в сумме 204 вольта. После выпрямителя напряжение было порядка 290 вольт в 15-ваттном режиме, и 180 вольт в 7-ваттном. Как бы мало.
Решил переделать питание по схеме удвоения. В режиме "7 watt" на удвоитель подал напряжение с обмотки 74 вольта. В режиме "15 watt" подал на удвоитель напругу с обмотки 130 вольт. В результате на выходе удвоителя напруга стала 200 вольт в 7-ваттном режиме, и 350 в 15-ваттном режиме. Вместо резистора 150 Ом, в цепи анодного питания установил дроссель 5 Гн. Поиграл, звук стал заметно плотнее, и как бы стала больше заметна разница в характере звучания режимов 7 и 15 ватт. Питание с дросселем стало почище. Единственное, что напрягает - заметил такую штуку с выходными лампами, на очень большой громкости в такт звуку раскаляются вторые сетки ламп. Видео данного явления прилагаю, ручка громкости аппарата на три часа, ручка гейна выкручена на полную. В качестве нагрузки подключил динамик, какой не жалко, и запер его в шкафу, чтоб не орал громко.
, и пальцем касался джека гитарного шнура. Кстати, за эти несколько минут издевательств магнит динамика заметно нагрелся. Меняя лампы, заметил, что не все лампы склонны светить вторыми сетками. Из 4 пар, в двух парах таких симптом не обнаружено. В двух других парах это явление было менее заметно. Воткнул пару 6п14п - сияли очень ярко, думал сгорят
Насколько нормально такое явление разогрева вторых сеток?
https://www.youtube.com/watch?v=nEx0l1R7knY
