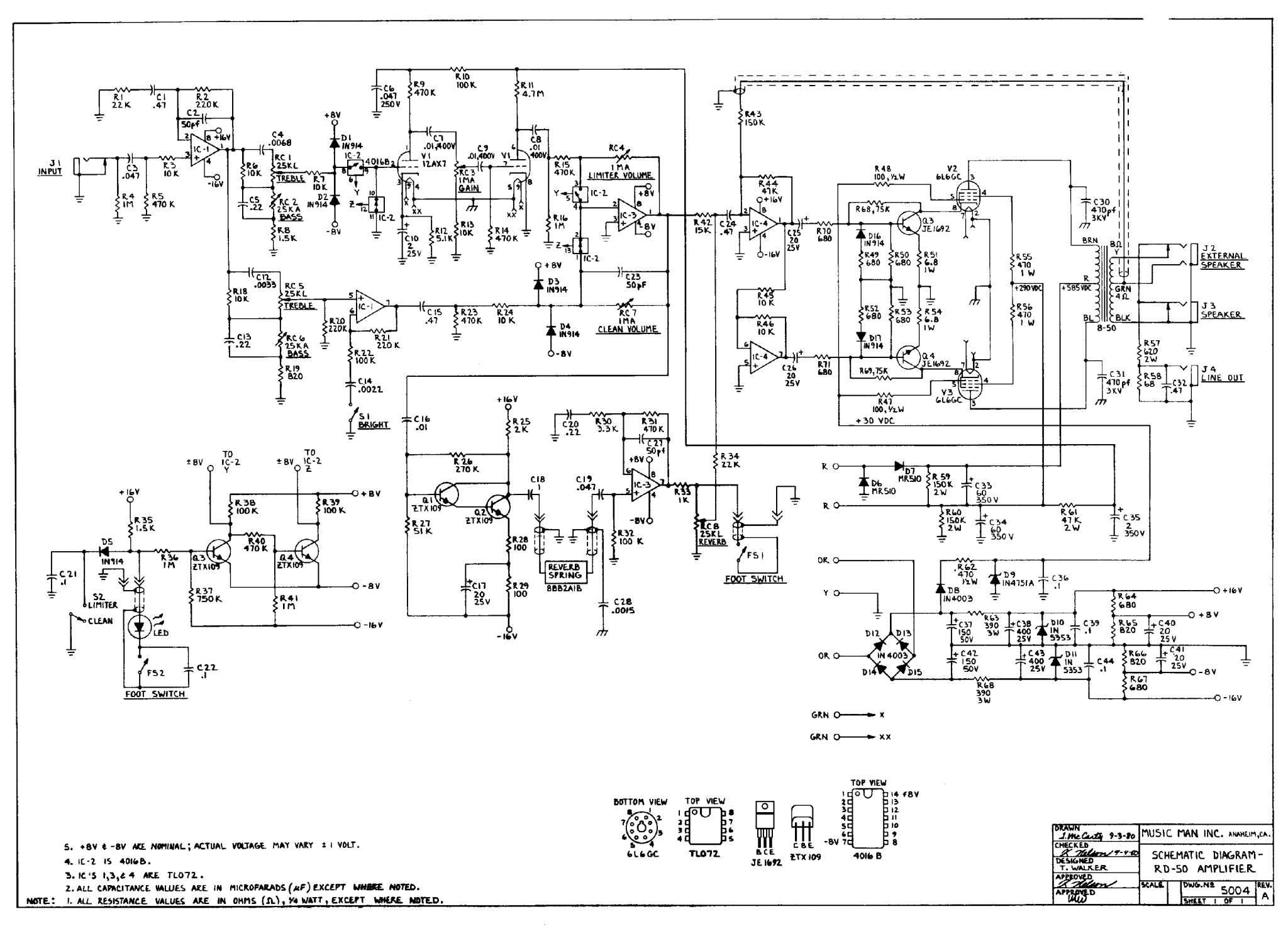

Привет всем. Пришел на сервис аппарат от ММ (RD-50). Там частично каменный пред и ламповый оконечник. Пришел с симптомами - время от времени произвольно перестает играть. Может неделю быть ок, а может 2 часа поиграть и перестать. Разобрал я его, увидел пару самопальных модификаций, одна из которых - подстроечный на смещении - причем лажовый. И вот вроде бы кандидат - движок "отрывается" от дорожки, смещение становится очень большим - и лампа запирается. Ну чтож, думаю, давайте посмотрим схему - как оно в принципе сделано, и начнем от чего-то плясать, проверять и тп. (т.к. понятное дело - причин на самом деле может быть куча, это просто первое что пришло в голову). Скачал схему и впал в ступор - смещение положительное, на первые сетки ничего кроме смещения не приходит, какая-то дичь на транзисторах в катодах. Кто-то мне может объяснить, как в этом усилителе в принципе работает оконечник? Схема ниже.
