Medvedeff8, по названию файла df pre2 можно понять, что дф = это я а пре2 = вторая версия преда

Ааа... вот оно что! Ну и как, собрал? Как звук? Посмотреть/послушать где-то можно?

... и добавил:

Эх, последнего сообщения не увидел   Ну как буду собирать - буду отписываться)

Medvedeff8, Нормально. Пользуйся!

Спасибо!

trengtor, Так читай номер модели ревера. Там четко прописано как должен устанавливаться.

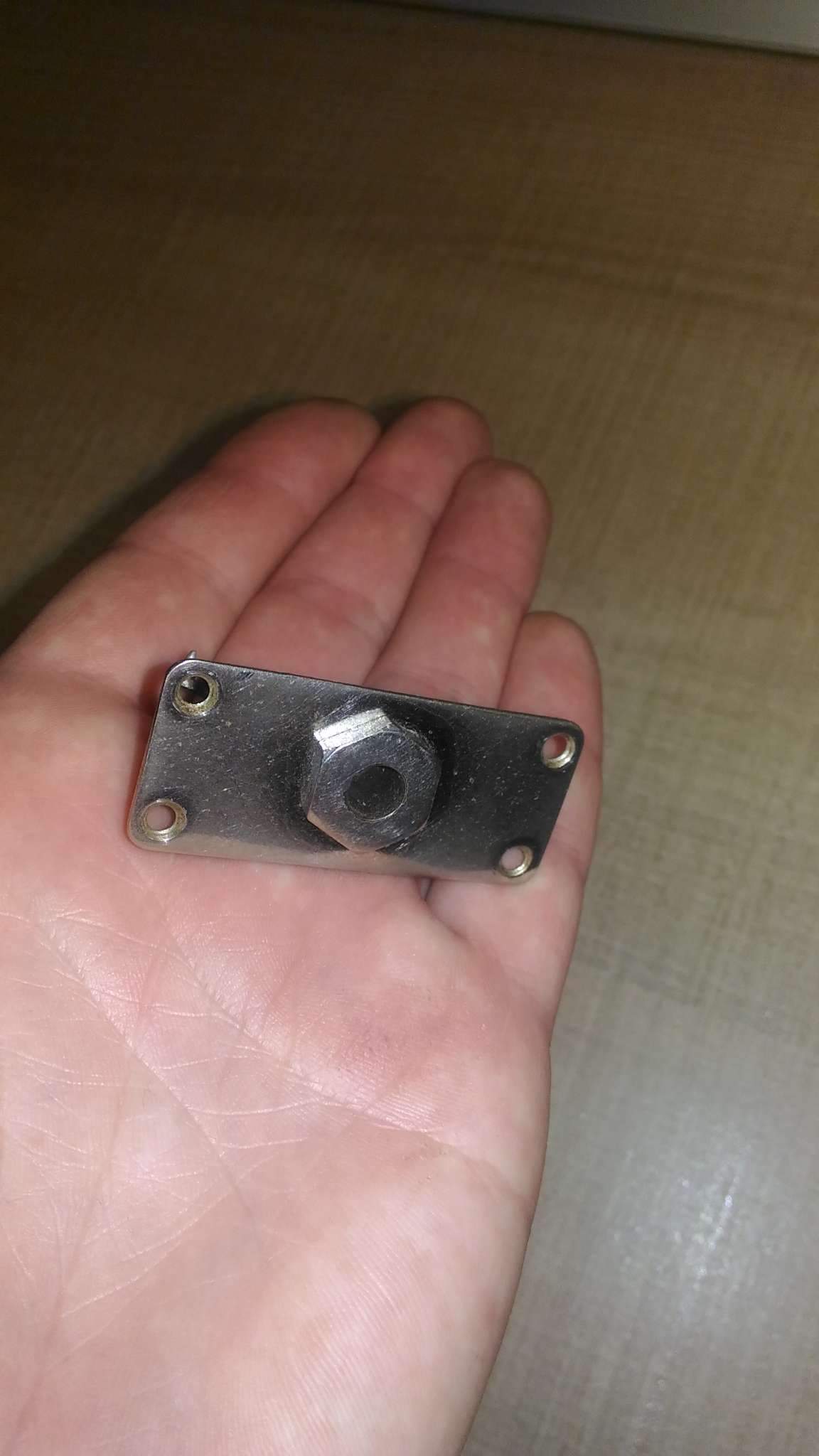

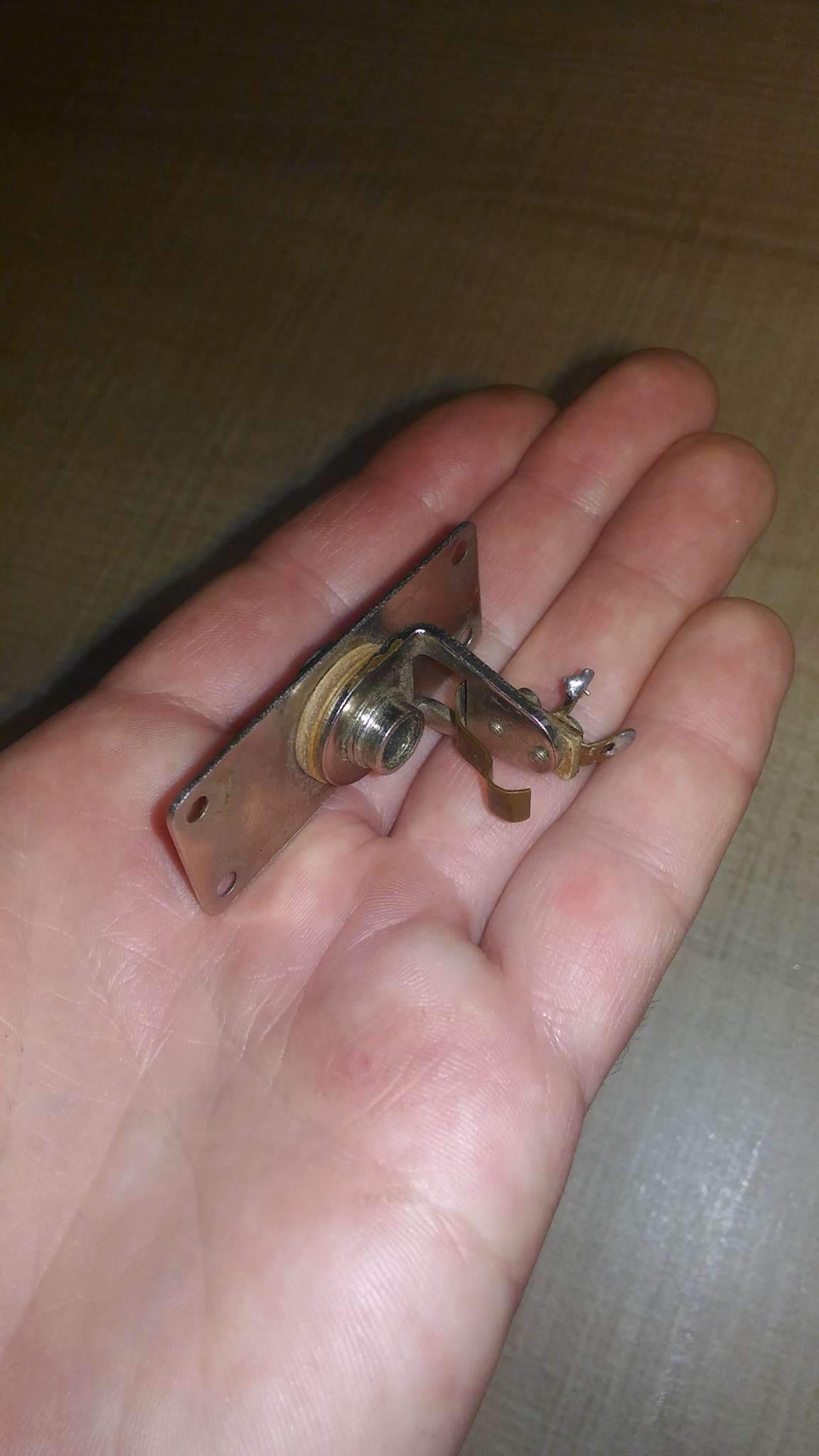

Нашёл в закромах вот такое необычное гнездо. Явно не самопал, мелкосерийка как минимум. Хоть убей, не помню, откуда такое. Не знаете, от чего это?))

Jolana

О, точно, спасибо)) нашёл точно такое же на фото iris bass)

Azatto, Можно

В общем, попал ко мне Peavey Delta Blues  115 Tweed с жалобой на неработающий ревер. Проверил ревер-танк – живой. Заказал операционник для обвязки. Сегодня частично разобрал и сделал замеры по низковольному питанию. Начались вопросы.

Переменка поступает 30 В. Трансформатор basler electric 705-29339.

Напряжения на схеме указаны, все-таки, не под ~30, а под ~26 (на выходе моста, на конденсаторе, должно быть -36В, в реальности там -40 В). Учитывая, как получаются остальные напряжения (резисторными делителями), имеет место превышение напряжений для обвязки на 4558. У него по даташиту максимум 36 В при рекомендуемом 30 В. Накал в норме, смещение тоже, в общем-то, можно считать в допусках.





... и добавил:

Сомнения вызывает делитель R73-R74...

Aleksander8, Вы абсолютно правы.

Чтобы загнать в рамки хотя бы максимального питания 4558 (36 В), R67 надо увеличивать до 750-820 Ом. Для 10 В падения (понизить до 30 В) это будет уже 2 Ком Что неприемлемо, в общем-то.
