Всем привет!
Ремонтирую Электроника ПЭ-11 флэнжер, и в общем то как то я его заставил звучать)  Но звук мне не нравится. Мне кажется, что это даже можно увидеть: это сигналы на входе r18 и r19. Как будто на r18 происходит задвоение сигнала. (или я не прав?).

Сигнал на этих R18,19 представляет собой смесь аналога и остатков тактового сигнала, так что, ничего криминального. Смотреть надо отфильтрованный сигнал на 13 пине DA5.1. Другое дело, сама синусоида - не синусоида. Какой уровень (пик-ту-пик, двойной размах) на осциллограмме?

Резистор перед ТБ влияет на высокие частоты и не только ( на АЧХ от 1 Ом до 33 КОм с шагом 10 КОм)

Ни у кого не завалялось схемки оконечника kustom de200 115 ?

играет, но тихо

tube-freak, спасибо, но там ревизия Е и оконечник на 2sc5200 + 2sa1943

iZEP, в басовые точно пихают и давно

Модули, которые обычно используются - Icepower АSX2 или похожие. Они предназначены для активных колонок, музыку играть. Т.е. средняя постоянная мощность - 1/8 от максимальной, с запасом на пики.

Если заставить его играть сигнал с RMS выше этих 1/8 - перегрев и отключение, уже через пару минут. И клип у них по звуку просто ужасный, без лимитера низзя.
Получается - нужно брать бешенные мощности (1000Ватт), чтоб субъективно сравнятся в громкости с 250-300Ваттами обычного класса АБ.

Откуда информация при заявленном 1квт мощности, в классе Д, в синусе максимум отдают 250-300вт рмс? и причем тут мощность и громкость?
У меня модуль, юзается в басовом усилителе, заявлено 500W на 4R при 1% мощности. Мерял, лично - на синусе - без проблем отдает 500вт на пассивную нагрузку 4R в течении часа, при пассивном охлаждении модуля (корус усилителя алюминиевый, к нему прикручен модуль). можно больше крутить - но тогда вода в банке с резисторами закипать начинает быстро.
Да и на работе - 1-рековые юниты, кроуновские усилители импульсные - тоже без проблем отдают в рмс заявленную мощность на заявленную нагрузку (2квт на 2 ома).

Так что нужно просто покупать правильные модули/усилители, как мне кажется. А китайцы  - это ж китайцы...

Откуда информация при заявленном 1квт мощности, в классе Д, в синусе максимум отдают 250-300вт рмс? и причем тут мощность и громкость?
У меня модуль, юзается в басовом усилителе, заявлено 500W на 4R при 1% мощности. Мерял, лично - на синусе - без проблем отдает 500вт на пассивную нагрузку 4R в течении часа, при пассивном охлаждении модуля (корус усилителя алюминиевый, к нему прикручен модуль). можно больше крутить - но тогда вода в банке с резисторами закипать начинает быстро.
Да и на работе - 1-рековые юниты, кроуновские усилители импульсные - тоже без проблем отдают в рмс заявленную мощность на заявленную нагрузку (2квт на 2 ома).

Так что нужно просто покупать правильные модули/усилители, как мне кажется. А китайцы  - это ж китайцы...

Я ж не сказал, что они все такие. Именно немногие

Информация именно о Icepower АSX2.
Они сейчас в 80% басовых усилителей (тех, что подешевле). Конечно, дорогие усилители ставят модули лучше. С хорошей теплоотдачей.

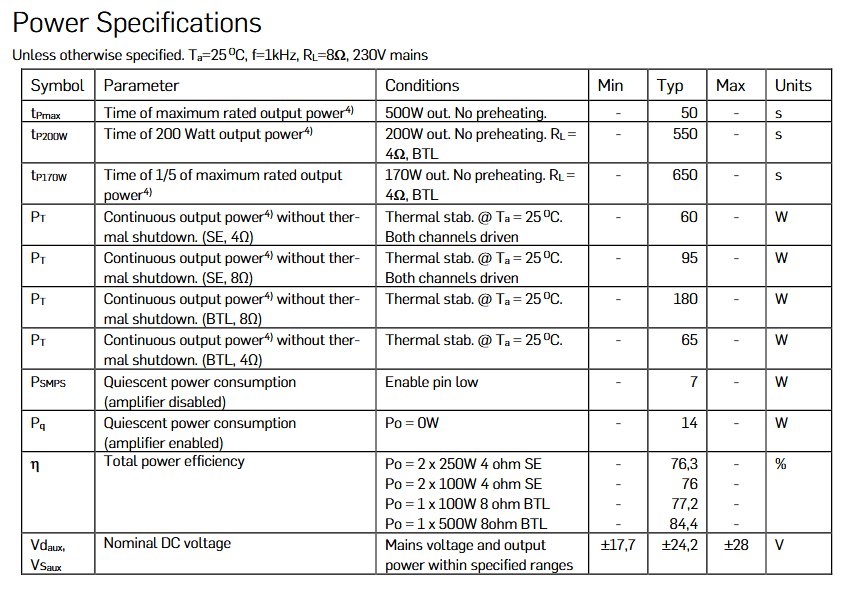

Например 250ASX2 (500Ватт моно) - данные по мощности на картинке.
1/5 мощности держат 650секунд, по холодной.
долговременный RMS на 4 Ома - 65! Ватт


На счет громкости - Играю я "грязно", пресижн + легкий овердрайв.  субъективно (для меня) усилитель класса АБ в 250-300Ватт и класс Д 1000В где-то равнозначны по громкости.
при одинаковом предусилении

Два вида на ТТ, с чертежами.
https://www.tube-town.net/ttstore/Parts-for-Amps/Turrets-Eyeletts-Boards/Eyeletts:::118_180_177.html

О, спасибо, чот сам не додумался)) +
