Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 592
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #14490 : Февраля 13, 2018, 13:04:30 »
Цитата: trengtor от Февраля 13, 2018, 09:05:40
Генератор белого и розового шума в копилку
В первом каскаде скорее всего ошибка - слишком малый Кус. Сигнал этого генератора будет недостаточен для большинства тестов.

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4791
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #14491 : Февраля 13, 2018, 13:59:55 »
Цитата: Tuvalu от Февраля 13, 2018, 13:04:30
В первом каскаде слишком малый Кус. Сигнал этого генератора будет недостаточен для большинства тестов.

Да, R3 должен быть 10K, а не 100К. Исправил, спасибо.
« Последнее редактирование: Февраля 13, 2018, 14:38:25 от trengtor »

Оффлайн Aleksander8

  • Опытный
  • ****
  • Сообщений: 884
    • Ламповая лаборатория
Re: Околокрафтовский флуд
« Ответ #14492 : Февраля 13, 2018, 18:49:29 »
   trengtor, подозреваю, перепутаны входы и выходы стабилизаторов напряжения  ;).

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4791
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #14493 : Февраля 13, 2018, 19:06:05 »
Цитата: Aleksander8 от Февраля 13, 2018, 18:49:29
   trengtor, подозреваю, перепутаны входы и выходы стабилизаторов напряжения  ;).

Это маломощные варианты на 100 мА, в TO-92.

Оффлайн Aleksander8

  • Опытный
  • ****
  • Сообщений: 884
    • Ламповая лаборатория
Re: Околокрафтовский флуд
« Ответ #14494 : Февраля 13, 2018, 19:16:17 »
U2- нормально.
Обратите внимание на U3.

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4791
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #14495 : Февраля 13, 2018, 19:27:14 »
Цитата: Aleksander8 от Февраля 13, 2018, 19:16:17
U2- нормально.
Обратите внимание на U3.

 :pozor: Семен Семеныч! Спасибо!  :)
« Последнее редактирование: Февраля 13, 2018, 19:28:58 от trengtor »

Оффлайн Aleksander8

  • Опытный
  • ****
  • Сообщений: 884
    • Ламповая лаборатория
Re: Околокрафтовский флуд
« Ответ #14496 : Февраля 13, 2018, 19:37:20 »
АвЭк плезИр :).

Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 592
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #14497 : Февраля 13, 2018, 23:51:10 »
R13, R14 - зачем два? Один лишний.

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4791
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #14498 : Февраля 13, 2018, 23:53:59 »
Цитата: Tuvalu от Февраля 13, 2018, 23:51:10
R13, R14 - зачем два? Один лишний.

Знаю. Но так интереснее 8)
« Последнее редактирование: Февраля 13, 2018, 23:55:58 от trengtor »

Оффлайн Aleksander8

  • Опытный
  • ****
  • Сообщений: 884
    • Ламповая лаборатория
Re: Околокрафтовский флуд
« Ответ #14499 : Февраля 14, 2018, 19:59:23 »

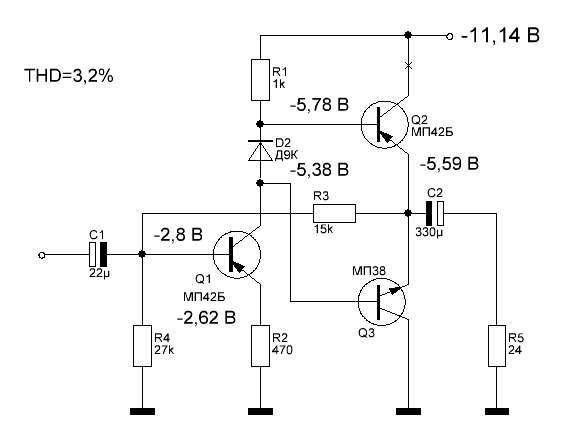

Смастерил товарищу усилитель для наушников. Работает нормально, но, хотелось бы что-то получше и тоже на "рассыпухе".
Нужен совет.

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4791
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #14500 : Февраля 14, 2018, 20:14:04 »
Похоже на перегрузку по входу

Оффлайн Aleksander8

  • Опытный
  • ****
  • Сообщений: 884
    • Ламповая лаборатория
Re: Околокрафтовский флуд
« Ответ #14501 : Февраля 14, 2018, 20:59:09 »

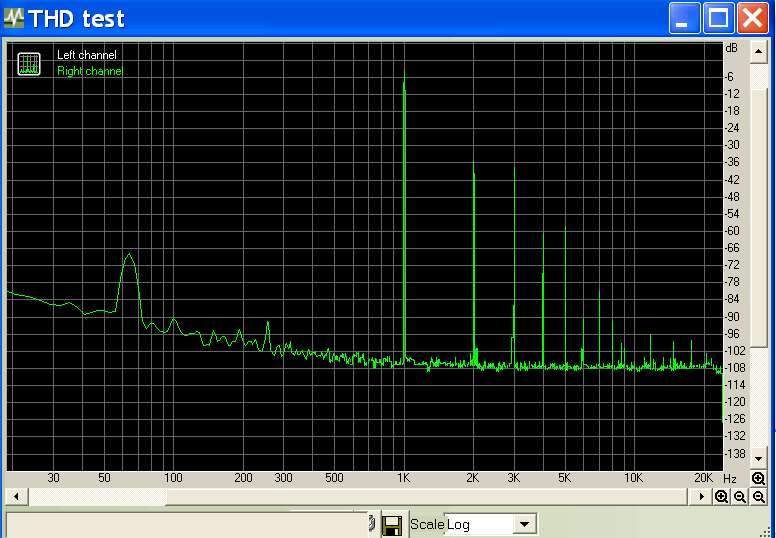

Может быть. Использовал программу RMAA. На слух нормально. Хороший низ. Но маловато прозрачности.
Пытался сделать на К140УД1Б и пары германия на выходе. Что-то не очень. Скорее всего, просто не до конца поэкспериментировал.
Хочется чего-то простого и качественного. Лепить на лампе - слишком хлопотно.
 У товарища ноутбук и его выхода не хватает для наушников. Надо что-то придумать. У коллег на Hi-End слишком всё заморочено :(.


« Последнее редактирование: Февраля 14, 2018, 21:18:28 от Aleksander8 »

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4791
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #14502 : Февраля 14, 2018, 21:24:56 »
У RMAA есть ограничение: фряшная версия не позволяет низкие уровни задавать для измерения. Очень похоже на то, что уровень по входу несколько завышен оказался. Сталкивался с таким, когда надо было искажения оценить. Просто подал на вход нужный уровень и посмотрел в RMAA картинку спектра на выходе, без автоматических измерений.

Как вариант – делать на LM386N-1.
« Последнее редактирование: Февраля 15, 2018, 11:11:04 от trengtor »

Оффлайн Aleksander8

  • Опытный
  • ****
  • Сообщений: 884
    • Ламповая лаборатория
Re: Околокрафтовский флуд
« Ответ #14503 : Февраля 14, 2018, 21:56:00 »
В наших краях с деталями скверно. А Чип и Дип далеко. На транзисторах бы :hitrez:.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2370
  • Long live Rock-n-Roll !!
Re: Околокрафтовский флуд
« Ответ #14504 : Февраля 14, 2018, 22:55:16 »
Цитата: Aleksander8 от Февраля 14, 2018, 21:56:00
В наших краях с деталями скверно. А Чип и Дип далеко. На транзисторах бы :hitrez:.

Могу 4556JRC прислать . Они 70мА (до 90мА)  по выходу . На 150 Ом  легко работают.
