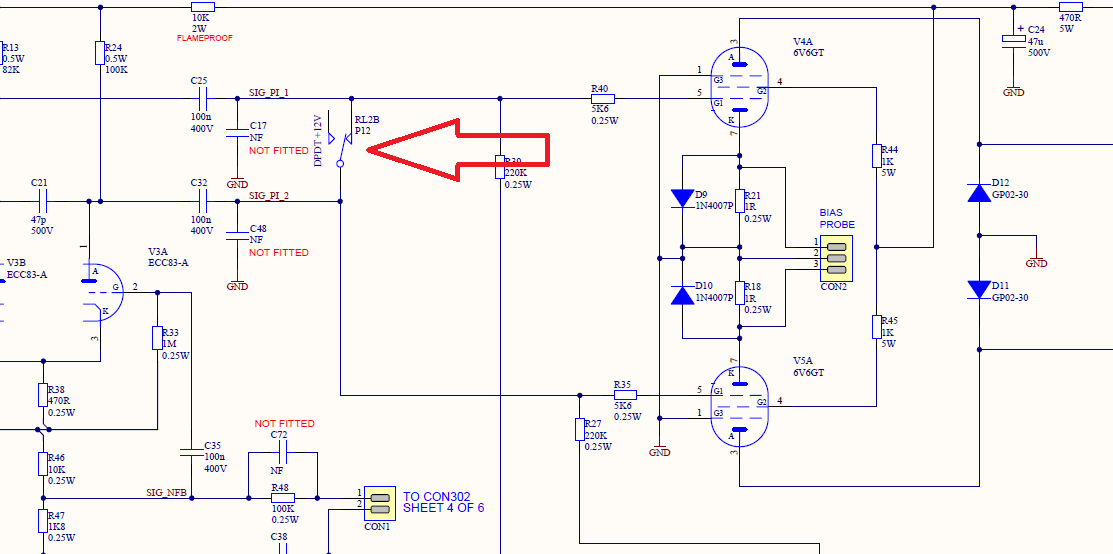

в моей схеме защита от щелчков вроде такая /MUTE/... но там управляет всем ATmega8... как придумать без нее такой же вариант с MUTE ..надо как то сделать чтобы на реле MUTE подавался короткий импульс в момент переключения каналов ?
В голову приходит вот какое решение.
Для переключения каналов использовать бистабильные реле. Бистабильное реле не выключается при отключении питания с катушки - остается в таком состоянии, в котором было. Чтобы переключить обратно, на катушку надо подать напряжение обратной полярности.
Тогда на футсвич можно поставить кнопки без фиксации - по одной на канал. На эти же кнопки повесить реле мьюта. Нажал кнопку - замьютил звук, отпустил - размьютил.
Остается сделать так, чтобы переключение каналов происходило после мьюта, а не до него. Можно поставить RC-фильтр для задержки. Можно посмотреть время срабатывания реле по даташиту, и на мьют выбрать более быстрые реле. Если мы не делаем схему с нуля, а модим то что есть, можно не менять реле переключения каналов, а добавить бистабильное реле поверх (наше реле будет управлять родными релюхами). Бонусом получим дополнительную задержку переключения каналов.
